4.3. Блочные железобетонные подстанции заводской готовности типа РТП/ОЭнТ-2-10/0,4-У1
Блочные железобетонные подстанции заводской готовности типа РТП/ОЭнТ-2-10/0,4-У1 (далее РТП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.
Варианты комплектации РТП/ОЭнТ-2-10/0,4-У1
РТП может быть изготовлено с применением ячеек КСО-298 MSM-S «Волжанка» и применением различных вакуумных выключателей. Варианты комплектации указаны в таблице 4.5.
Таблица 4.5
| Тип ячеек | Кол- во ячеек шт. | Производитель ячеек | Тип выключателя | Производитель выключателя | |
| РТП/ОЭнТ- 2-10/0,4-У1 | КСО-298 MSM-S «Волжанка» | 22 | ХК«ОЭнТ» | BB/TEL-10 ВВСТ-10, ЗАН-5, ВБП-10, SION | РК«Таврида Электрик» ОАО «НПП» Контакт», ОАО «Самарский трансформатор», Siemens |
Для ячеек КСО-298 MSM-S «Волжанка» схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.
РУ-0,4 кВ комплектуется шкафами распределительными низкого напряжения одностороннего обслуживания (ШРНН). Максимально возможное количество отходящих линий в РУ-0,4 кВ - 28 шт. В качестве коммутационных аппаратов предусмотрено использование автоматических выключателей, выключателей нагрузки, плавких вставок.
Таблица 4.6
Конструктивные характеристики РТП/ОЭнТ-2-10/0,4-У1
| РТП/ОЭнТ-2-10/0,4-У1 | Габариты, мм (BxLxH) | S, м2 |
| 7600x8000x2830 | 60,8 |

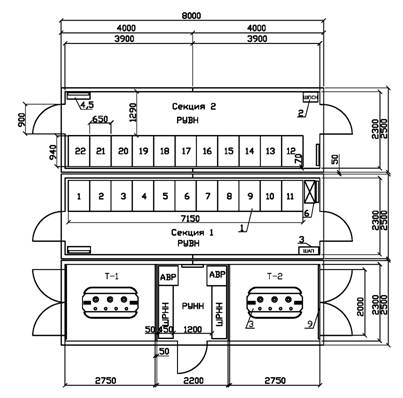

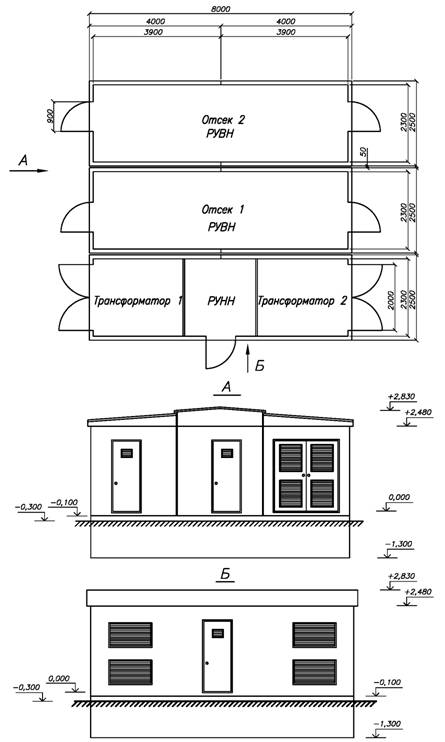

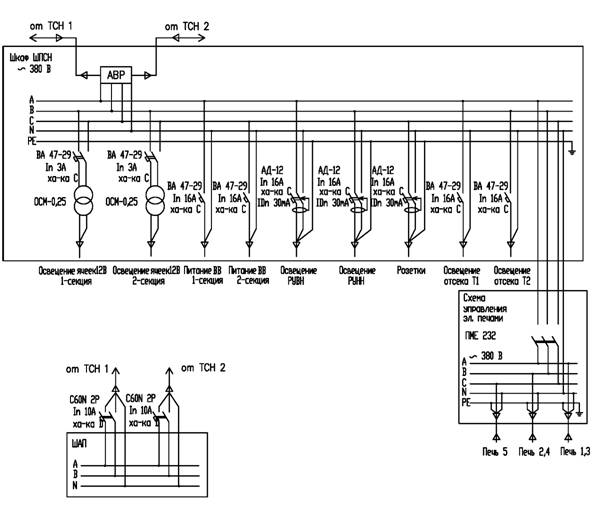

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для РТП, представлены в графической части, лист 55-60.
| ЭПГК-1000/08—ЭС | ||||||||
| РТП/ОЭнТ-2- 10/0,4-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дата | ||||
| Разраб | Основные размера здания | Стадия | Лист | Листоб | ||||
| Проб. | Р | 55 | 1 | |||||
| Т. контр. | ||||||||
| Н. контр. | ЗАО "ХК "ОЭнТ" а. Москва | |||||||
| Утб. | ||||||||
| ЭПГК-1000/08—ЭС | ||||||||
| РТП/ОЭнТ-2-10/0,4-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дата | ||||

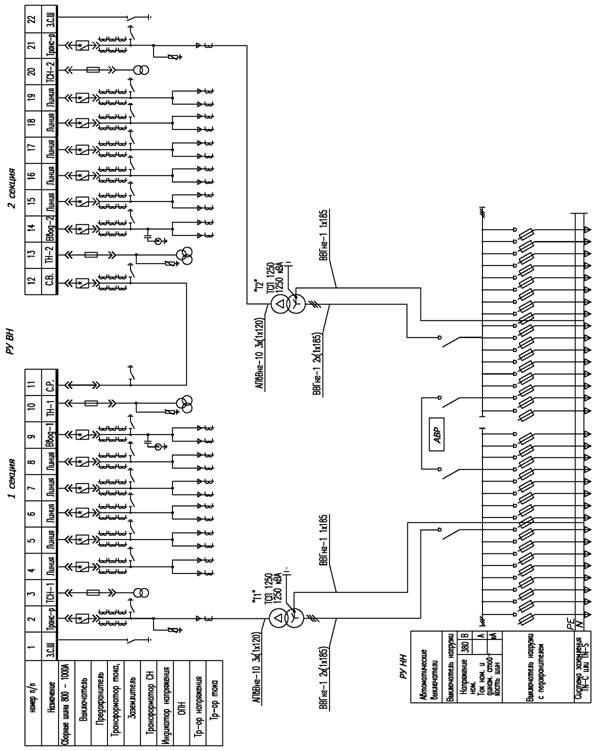

| Разраб | Принципиальная однолинейная схема KCО—298MSM—S "Волжанка" | Стадия | Лист | Листоб | ||||
| Проб. | Р | 56 | 1 | |||||
| Т. контр. | ||||||||
| Н. контр. | ЗАО "ХК "ОЭнТ" г.Москва | |||||||
| Утб. | ||||||||
Спецификация оборудования
| № | Наименование | Обозначение | кол. |
| 1. | Камера сборная одностороннего обслуживания | KCО-29BUSU-S "Волжанка" | 22. |
| 2. | Шкаф распределит, низкого напряжения | ШРНН | 2. |
| 3. | Трансформатор | ТСЛ 1250кВА | 2. |
| 4. | Шкаф собственных нужд | ШПСН | 1. |
| 5. | Шкаф аварийного питания | ШАП | 1. |
| 6. | Тепловой конвертор | ЭВНБ-1.5М 1,5кВт | 5. |
| 7. | Полка инвентарная | 2. | |
| 8. | Тележка для выката выключателя | 1. | |
| 9. | Барьер съемный | 2. |
| ЭПГК-1000/08—ЭС | ||||||||
| РТП/ОЭнТ-2-10/0,4-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дата | ||||
| Разраб | Компоновка оборудования РП с ячейками KCО-298MSM-S "Волжанка" | Стадия | Лист | Листов | ||||
| Пров. | Р | 57 | 1 | |||||
| Т. контр. | ||||||||
| Н. контр. | ЗАО "ХК "ОЭнТ" а. Москва | |||||||
| Утв. | ||||||||
Сталь полосовая 40x4 ГОСТ 103-76
Сталь полосовая 25x4 ГОСТ 103-76
З. Электрод заземления 2,5м.Ст. уг. 50x50x5

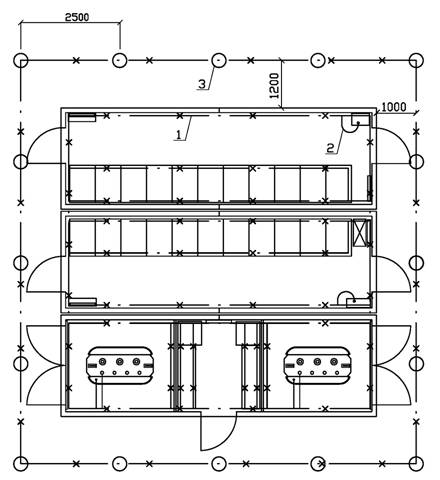

Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
| ЭПГК-1000/08—ЭС | ||||||||
| РТП/ОЭнТ—2— 10/0,4-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дата | ||||
| Разраб | Контур заземления | Стадия | Лист | Листов | ||||
| Проб. | Р | 58 | 1 | |||||
| Т. контр. | ||||||||
| Н. контр. | ЗАО "ХК "ОЭнТ" г.Москва | |||||||
| Утб. | ||||||||
| Марка Поз. | Обозначение на плане | Наименование оборудования | Кол. | Обозначение | Примечание |
| 1 |  | Светильники с лампами накаливания 220В | 11 | НПП-03-100-005 | Устанавливаются в РУВН |
| 2 | Светильники с лампами накаливания 12В | 22 | ПСХ 60-002 | Устанавливаются в кабельном подвале | |
| 3 | Выключатель поворотный | 5 | А016-001 | ||
| 4 | Розетка | 3 | РА16-236 | ||
| 5 | Датчик температуры | 1 | ДТКБ53 |
Примечание:

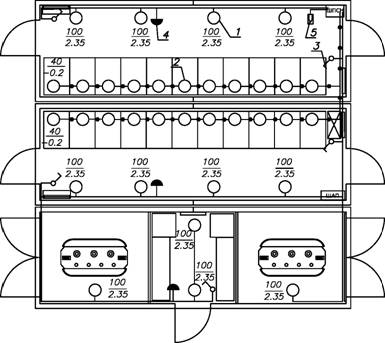

Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения -220 В.
Напряжение питания сети освещения подвального помещения ~12В 100 —Мощность лампы в светильнике, Вт
2,35м—Высота подвеса светильника над полом, м
Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 м. Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ—20. Металлорукав крепится к стенам держателями 20мм .
Светильники ~220 В крепятся на стенах
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м. от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Светильники 12 R подвального освещения в РУВН смонтировать на стенах на расстоянии —0,2 м. от потолка
Датчик температуры устанавливается на стену на высоте 2м.
