2.2. Сборные железобетонные подстанции типа РП/ОЭнТ-1(Д)-У1
Сборные железобетонные подстанции типа РП/ОЭнТ-1(Д)-У1 (далее РП) комплектуются электрооборудованием различных типов, по желанию Заказчика. Варианты комплектации указаны в таблице 2.1.
Таблица 2.1
Варианты комплектации РП/ОЭнТ-1(Д)-10-У1
| Тип ячеек | Кол- во ячеек шт. | Производитель ячеек | Тип вакуумного выключателя | Производитель вакуумного выключателя | |
| КСО-298П | 22 | BB/TEL-10 ВБП-10 ВВУ-СЭЩ- | РК«Таврида Электрик» ОАО"НПП "Контакт" | ||
| РП/ОЭнТ- | КСО-298 MSM-S «Волжанка» | 24 | ХК«ОЭнТ», | 10 EVOLIS | ЗАО ГК «Электрощит" |
| 1(Д)-10-У1 | КРУ-200 8Н | 22 | ОАО "Самарский Трансформатор" | ЗАН-5 SION ЗАЕ VD4 | Schneider Electric Siemens ABB |
| КС-10(аналог D- 12Р) | 20 | ВВСТ-10 ЗАН-5 | ОАО "Самарский Трансформатор" Siemens |
Для всех ячеек схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.
В табл. 2.2 приведены конструктивные характеристики РП.
Таблица 2.2
Конструктивные характеристики РП/ОЭнТ-1-10-У1
| РП/ОЭнТ-1-10-У1 | Габариты, мм (BxLxH) | S, м2 |
| 8900x6270x5085 | 55,803 |
При необходимости увеличения (уменьшения) количества ячеек в РП возможно изменение габаритов помещения, за счёт увеличения (уменьшения) числа стеновых панелей.
В состав РП может входить оперативный пункт управления (ОПУ). При наличии ОПУ структура условного обозначения следующая РП/ОЭнТ-1Д-10-У1. В этом случае габариты помещения увеличиваются за счет увеличения числа стеновых панелей. В ОПУ устанавливается шкаф управления РЗиА, в котором установлена схема управления положения выключателя, тележки и заземлителей. В ОПУ так же устанавливаются шкафы собственных нужд, сигнализации, телемеханики, АСКУЭ и противопожарной сигнализации. В табл. 2.3 приведены конструктивные характеристики РП с ОПУ.
Таблица 2.3
Конструктивные характеристики РП/ОЭнТ-1Д-10-У1
| РП/ОЭнТ-1Д-10-У1 | Габариты, мм (BxLxH) | S, м2 |
| 11880x6270x5085 | 74,4876 |
Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для РП, представлены в графической части, лист 24- 36.
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ- 1Д- 10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дота | ||||

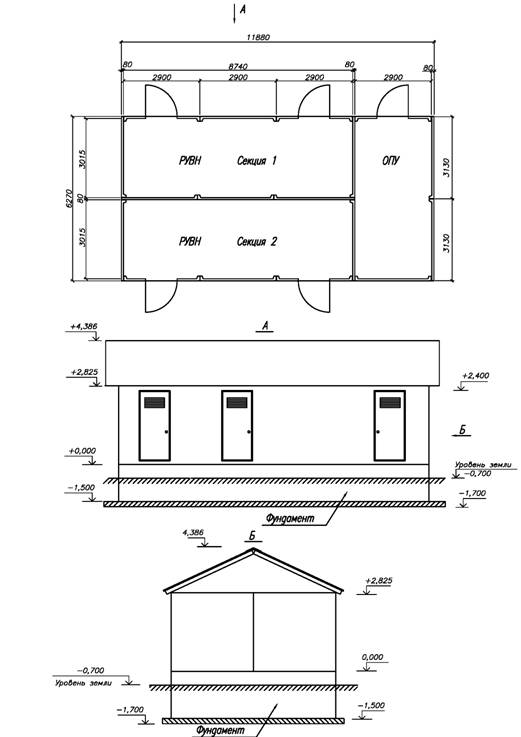

| Разраб | Основное размера здания | Стадия | Лист | Листов | ||||
| Пров. | Р | 24 | 1 | |||||
| Т. контр. | ||||||||
| Н. кон тр. | ЗАО "ХК "ОЭнТ" г.Москва | |||||||
| Утв. | ||||||||
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ-1-10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дота | ||||

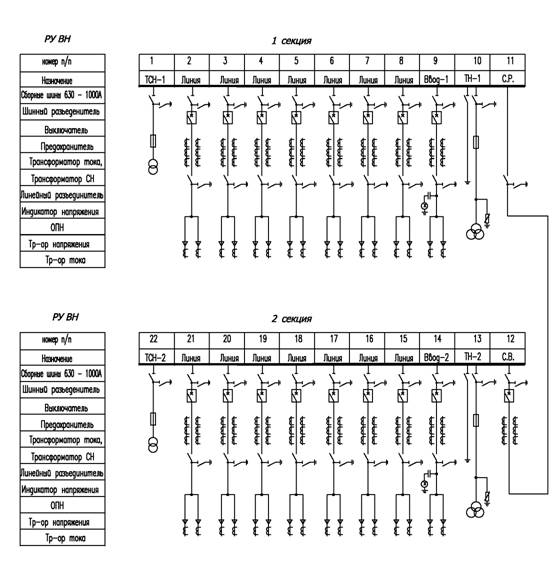

| Разраб | Принципиальная однолинейная схема КСО-298П | Стадия | Лист | Листов | ||||
| Пров. | Р | 25 | 1 | |||||
| Т. контр. | ||||||||
| Н. кон тр. | ЗАО "ХК "ОЭнТ" г. Москва | |||||||
| Утв. | ||||||||
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ- 1Д-10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дота | ||||

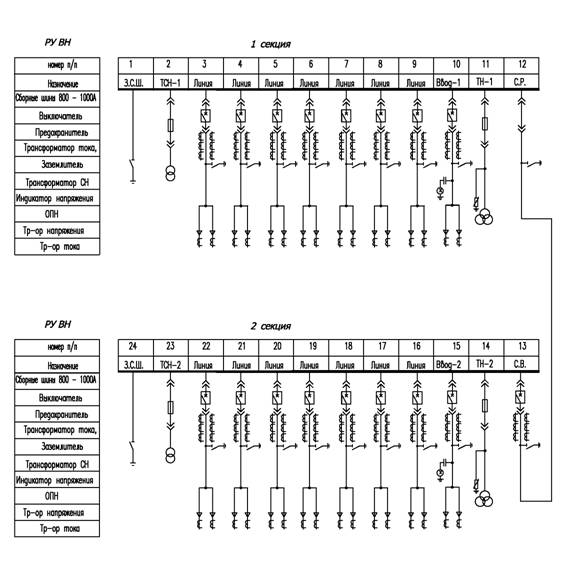

| Разраб | Принципиальная однолинейная схема KCО—298MSM—S "Волжанка" | Стадия | Лист | Листов | ||||
| Пров. | Р | 26 | 1 | |||||
| Т. контр. | ||||||||
| Н. кон тр. | ЗАО "ХК "ОЭнТ" г. Москва | |||||||
| Утв. | ||||||||
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ- 1Д-10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дота | ||||
| Разраб | Принципиальная однолинейная схема КС- 10(аналог D-12P) | Стадия | Лист | Листов | ||||
| Пров. | Р | 27 | 1 | |||||
| Т. контр. | ||||||||
| Н. кон тр. | ЗАО "ХК "ОЭнТ" г. Москва | |||||||
| Утв. | ||||||||
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ- 1Д-10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дота | ||||

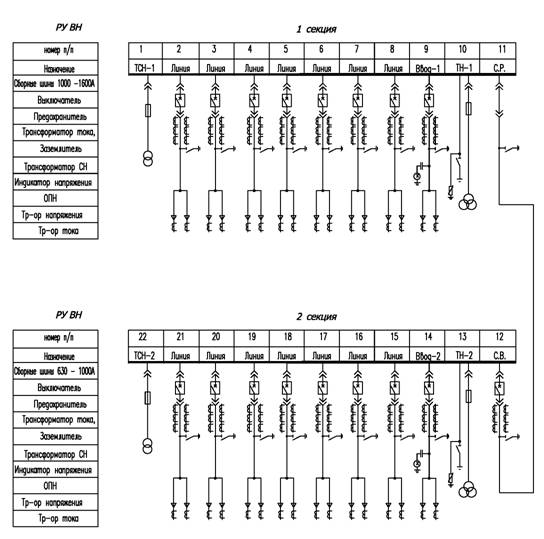

| Разраб | Принципиальная однолинейная схема КРУ—2008Н | Стадия | Лист | Листов | ||||
| Пров. | Р | 28 | 1 | |||||
| Т. контр. | ||||||||
| Н. кон тр. | ЗАО "ХК "ОЭнТ" г. Москва | |||||||
| Утв. | ||||||||
Спецификация оборудования
| № | Наименование | Обозначение | кол. |
| 1. | Камера сборная одностороннее обслуживания | КСО-298П | 22. |
| 2. | Шкаф распределительный РУВН | ШР | 1. |
| 3. | Шкаф освещения подвала секции 1(2) | ЯПО | 2. |
| 4. | Шкаф управления электропечами | ШУЭ | 1. |
| 5. | Тепловой конвертор | ЭВНБ- 1,5М 1,5кВт | 4. |
| 6. | Полка инвентарная | 2. |
| ЭПГК-1000/08—ЭС | ||||||||||||
| РП/ОЭнТ-1-10-У1 | ||||||||||||
| Изм | Лист | № документа | Подп. | Дата | ||||||||

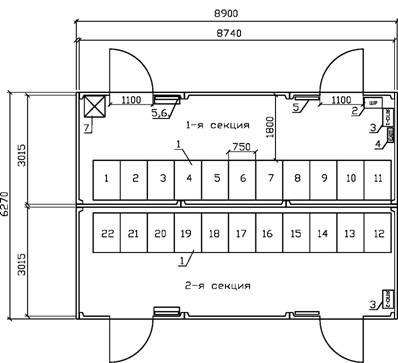

| Разраб | Компоновка оборудования РП с ячейками КСО-298П | Стадия | Лист | Листов | ||||||||
| Пров. | Р | 29 | 1 | |||||||||
| Т. контр. | ||||||||||||
| Н. кон тр. | ЗАО "ХК "ОЭнТ" г. Москва | |||||||||||
| Утв. | ||||||||||||
| № | Наименование | Обозначение | кол. | |||||||||
| 1. | Камера сборная одностороннее обслуживания | KCО-298MSU-S "Волжанка" | 24. | |||||||||
| 2. | Шкаф управления и РЗиА | ШУ | 24. | |||||||||
| 3. | Панель собственных нужд | ПСН | 1. | |||||||||
| 4. | Шкаф распределительный | ШР | 1. | |||||||||
| 5. | Шкаф управления электропечами | ШУЭ | 1. | |||||||||
| 6. | Шкаф освещения подвала секции 1(2) | ЯПО | 2. | |||||||||
| 7. | Тепловой конвертор | ЭВНБ— 1,5М 1,5кВт | 6. | |||||||||
| 8. | Полка инвентарная | 3. | ||||||||||
| 9. | Тележка для выката выключателя | 1. | ||||||||||
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ- 1Д-10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дата | ||||

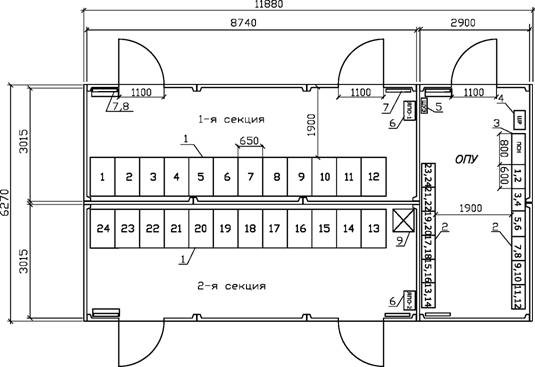

| Разраб | Компоновка оборудования РП с ячейками KCО-298MSM-S "Волжанка" | Стадия | Лист | Листов | ||||
| Пров. | Р | 30 | 1 | |||||
| Т. контр. | ||||||||
| Н. кон тр. | ЗАО УК "ОЭнТ" г.Москва | |||||||
| Утв. | ||||||||
Спецификация оборудования
| № | Наименование | Обозначение | кол. |
| 1. | Комплектное распределительное устройство | КРУ—2008Н | 22. |
| 2. | Шкаф распределительный РУВН | ШР | 1. |
| 3. | Шкаф освещения подвала секции 1(2) | ЯПО | 2. |
| 4. | Шкаф управления электропечами | ШУЭ | 1. |
| 5. | Тепловой конвертор | ЭВНБ- 1,5М 1,5кВт | 4. |
| 6. | Полка инвентарная | 2. | |
| 7. | Тележка для выката выключателя | 1. |
| ЭПГК-1000/08—ЭС | ||||||||
| РП/ОЭнТ-1-10-У1 | ||||||||
| Изм | Лист | № документа | Подп. | Дота | ||||
| Разраб |
| |||||||
