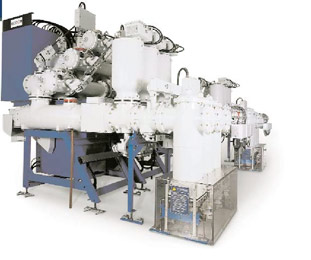

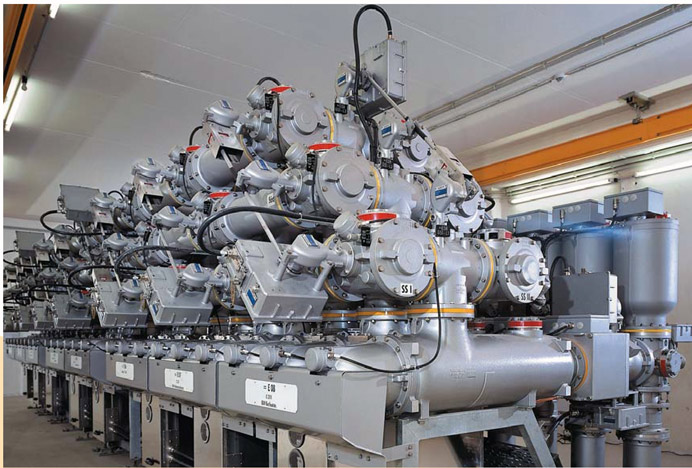

B 65 КРУЭ
B 65 подстанция с газовой изоляцией на 72,5 -145 кВ
Повышение спроса на электричество в городах и промышленных центрах требует установки компактных и эффективных устройств для сетей передачи и распределения электроэнергии. Высоковольтное элегазовое комплектное распредустройство (КРУЭ) идеально подходит для такого применения.
КРУЭ типа B 65 является однофазным высоковольтным распредустройством в металлическом кожухе, изолированным газом SF6, которое постоянно модернизируется по самой современной технологии. КРУЭ типа B 65 дополняет существующую серию КРУЭ.
Alstom активно применяет технологию SF6 уже несколько десятилетий, а с 1965 года наши (ранее AREVA) КРУЭ пользуются успехом во всем мире. Превосходные результаты полевых испытаний и опыт подтверждают обоснованность нашей технической концепции.

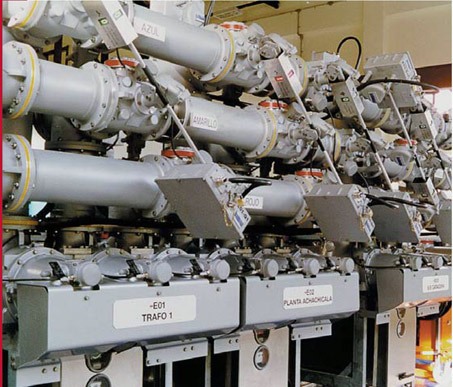

ХОРОШО ПРОВЕРЕННАЯ КОНЦЕПЦИЯ КОНСТРУКЦИИ
Систематически применяется однофазный вариант токопроводящих частей в литых алюминиевых кожухах. Функциональной особенностью распредустройства является его деление на отсеки с помощью разделяющих изоляторов. Шины всегда отделены от ячеек.
Горизонтально расположенный выключатель с механическим приводом является ядром всей системы. Шины располагаются над горизонтальными выключателями, обеспечивая удобный доступ ко всем основным отсекам. Телескопическая конструкция шин между ячейками упрощает монтаж и облегчает выполнение планового или внепланового расширения распредустройства, а также работ по обслуживанию с минимальными простоями.
Преимущества для заказчика:
Минимальные требования к площади и объему здания
Широкие возможности для расширения и модификации
Высокая надежность эксплуатации и длительный срок службы
Низкие расходы на обслуживание

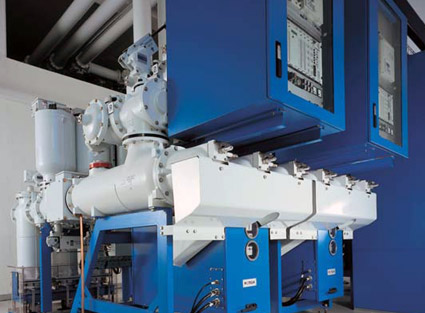

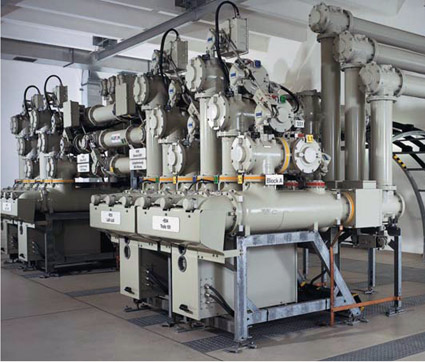

Распредустройство Alstom поставляется в виде модульных ячеек. Для сборки и работ по обслуживанию распредустройства достаточно иметь мостовой или консольный кран с небольшой грузоподъемностью. Опорная конструкция ячейки в высокой степени регулируемая и может быть закреплена непосредственно на полу. Шкафы местного управления распредустройством закреплены непосредственно на нем либо поставляются отдельно. Открытые интерфейсы распредустройства (приводных механизмов, измерительных трансформаторов, элементов мониторинга) и системы местного управления упрощают объединение различных систем подстанционного управления.
Комплектное элегазовое распредустройство
Фирма Alstom имеет многолетний опыт работы по разработке высоковольтных комплектных элегазовых распредустройств на напряжения вплоть до 800 кВ.
Здания, в которых устанавливаются распредустройства, имеют простую конструкцию: так например, статические и динамические нагрузки на фундамент незначительны. Для монтажа достаточно иметь обычный ровный пол в помещении.
Благодаря гибкости концепции и малому числу однофазных модулей достаточно легко можно согласовывать любые схемы планировки подстанции.
B случае ограниченного доступа внутрь существующего помещения, распредустройство поставляется в виде набора одно- или трехфазных комплектующих; для сборки требуются лишь небольшие дополнительные работы и затраты.
Как правило, компактная модульная система B 65 позволяет расширять элегазовые распредустройства SF6 более ранних поколений.
Длительный срок службы распредустройства и увеличенные интервалы между обслуживанием обеспечивают низкие приведенные эксплуатационные затраты и высокий уровень готовности.
Механические привода выключателя последнего поколения с запасом энергии сжатой пружины на отключение и повторное включение обеспечивают постоянную готовность выключателя.

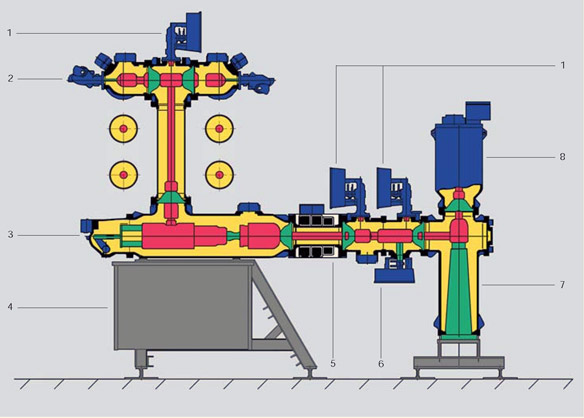

Вид поперечного сечения
1 Двойная система шин с кабельным фидером
2 Заземлитель
3 Шинный разъединитель
4 Выключатель
5 Пружинный привод
6 Трансформатор тока
7 Разъединитель фидера
8 Отсек кабельного соединения
Трансформатор напряжения
