B 65 КРУЭ - Схемы и данные

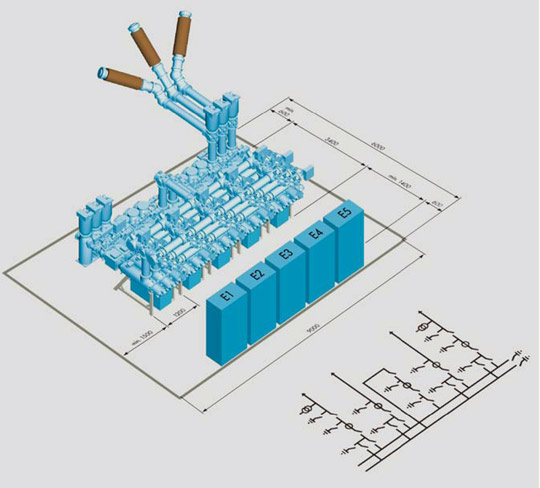

КРУЭ B 65 С ДВОЙНОЙ СИСТЕМОЙ шин
Линейная ячейка с двойной системой шин и проходным изолятором «SF6 - воздух»
Трансформаторная ячейка с двойной системой шин и кабельным подсоединением
Шиносоединительная ячейка для двойной системы шин
Линейная ячейка с двойной системой шин и кабельным подсоединением

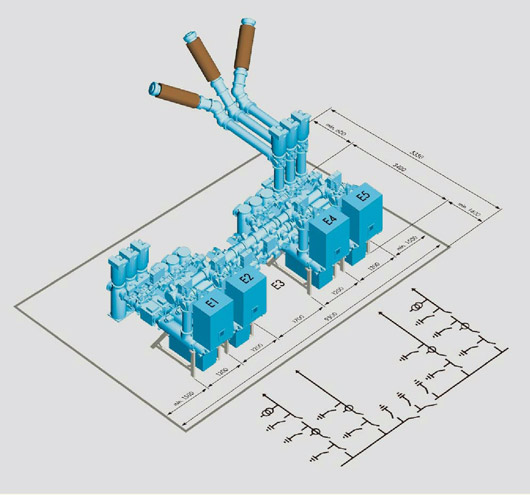

КРУЭ С ОДНОЙ СИСТЕМОЙ ШИН И ДВУМЯ СЕКЦИОННЫМИ ШИННЫМИ РАЗЪЕДИНИТЕЛЯМИ
Линейная ячейка с одной системой шин и проходным изолятором «SF6-воэдух»
Трансформаторная ячейка с одной системой шин и кабельным подсоединением
Линейная ячейка с одной системой шин и кабельным подсоединением
Двойные секционные разъединители
| >> | Номинальное напряжение | кВ | 132 (110) |
| Максимальное рабочее напряжение | кВ | 145 | |
| >> | Номинальная частота | Гц | 50/60 |
| >> | Номинальное испытательное напряжение | ||
| грозового импульса | кВ | 650 | |
| >> | Номинальное испытательное напряжение грозового | ||
| импульса на зажимах разъединителя | кВ | 750 | |
| >> | Номинальное испытательное напряжение при | ||
| силовой частоте | кВ | 275 | |
| >> | Номинальное испытательное напряжение промышленной | ||
| частоты на зажима разъединителя | кВ | 315 | |
| >> | Номинальный ток | A | 2500 - 3150 |
| >> | Номинальный отключаемый ток к.з. | кА | 40 |
| >> | Номинально допустимый пиковой ток к.з. | кА | 100/104 |
| >> | Номинальный кратковременный ток к.з. | кА/сек | 40/3 |
| >> | Номинальный ток динамической стойкости | кА | 100/104 |
| >> | Номинальная операционная последовательность | ||
| выключателя | O | - 0.3 сек - CO - 3 мин - CO | |
| CO - 15 сек - CO | |||
| >> | Минимальное рабочее давление газа SF6 (при 20 °C) | бар | 5.5 |
| >> | Допустимая температура окружающей среды | "C | -25/+40 |
| >> | Кожух | однофазный | |
| >> | Установка | в помещении/наружи | |
| >> | Привод выключателя | пружинный | |
| >> | Размеры ячейки (ШхГхВ) | м | 1.2 х 3.4 х 2.9 |
| >> | Вес ячейки, приблизительно | кг | 3200 |
Другие значения по запросу.
Наша концепция - это беспрерывное развитие. Следовательно, конструкция наших изделий может измениться в любое время. Хотя мы стремимся выпускать современную техническую литературы, однако данная брошюра считается руководством и предназначается только для информации. Она не содержит ни предложение на продажу, ни советы по применению любого изделия, упомянутого в ней. Мы не несем ответственности за верность любого решения, принятого на основе брошюры не посоветовавшись с компетентными лицами.
