3EK7 ОПН Siemens - Размеры

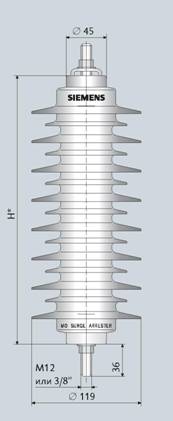

Рис.1 Основные размеры ОПН модели 3ЕК7 См. таблицы на стр.

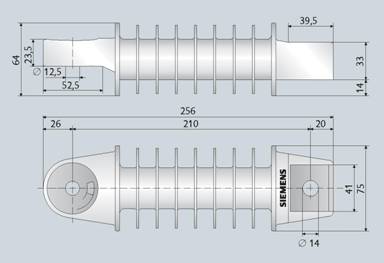

Рис. 3 Изолирующий кронштейн NEMA для U ном 21 кВ и выше Код заказа Р12, вес 0,4 кг

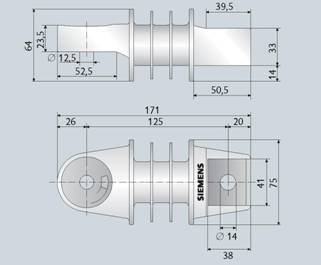

Рис. 2 Изолирующий кронштейн NEMA для U ном < 21 кВ Код заказа Р12, вес 0,25 кг
Рис. 4 Изолирующий кронштейн по стандарту DIN для U ном < 21 кВ Код заказа Р22, вес 0,85 кг

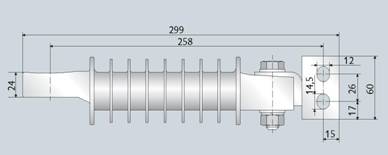

Рис. 5 Изолирующий кронштейн по стандарту DIN для U ном 21 кВ и выше Код заказа Р22, вес 1 кг

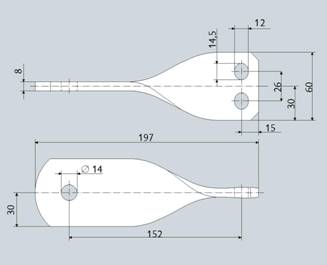

Рис. 7 Металлический кронштейн по стандарту DIN, нержавеющая сталь (№ для заказа P23; 0,6 кг), или оцинкованный горячим способом (№ для заказа P21; 0,6 кг)
Рис. 9 Металлический кронштейн по стандарту NEMA (оцинкованный горячим способом) Код заказа Р11, вес 0,6 кг
Рис. 6 Кронштейн формы L Код заказа M12, вес 0,1 кг
Рис. 8 Изолированный провод (№ для заказа Р51/М51; 0,09 кг; 16 мм²
Рис. 10 Кронштейн для крепления на трансформаторе 8,7 дюймов Код заказа Q11, вес 0,6 кг
Рис. 11 Кронштейн для крепления на трансформаторе 11 дюймов Код заказа Q12, вес 0,7 кг
Размерные чертежи ОПН и аксессуаров

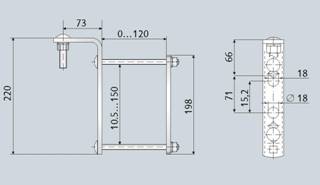

Рис. 14 Кронштейн для крепления на деревянной опоре Код заказа Q51, вес 1,3 кг
Рис. 12 Кронштейн для крепления на трансформаторе 12,25 дюймов Код заказа Q13, вес 0,8 кг
Рис. 13 Кронштейн для крепления на трансформаторе 14,5 дюймов Код заказа Q14, вес 0,8 кг
Рис. 15 Монтажная пластина Код заказа Q81, вес 1,6 кг
Рис. 16 Зажим провода Код заказа М11, вес 0,1 кг
Рис. 17 Крышка для защиты птиц Код заказа М81, вес 50 г
Рис. 18 Колпак из нержавеющей стали Код заказа M71, вес 5 г
Рис. 19 Разъединитель линии заземления Код заказа Р31, вес 0,1 кг
