ОПН типа 3ЕК7, по стандарту МЭК 60099-4 (IEC)

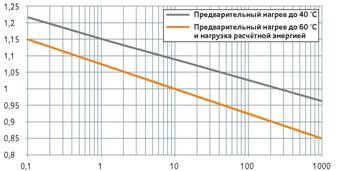

Ось Y - допустимые напряжения в долях номинального напряжения ОПН Ur

Вольт-секундная характеристик ОПНа

Ось Х - время в секундах

Таблица 1: Вольт-секундная характеристика

номинальный разрядный ток ln 5 кА 10 кА
длительно допустимое (наибольшее рабочее) напряжение Uc 48 кВ 48 кВ
номинальное напряжение Ur 60 кВ 60 кВ
прямоугольный импульс тока большой длительности 150 А 500 А
Ток взрывобезопасности (испытание большим током) 20 кА 20 кА
Ток взрывобезопасности (испытание малым током) 600 А 600 А
Крутой импульс тока 65 кА 100 кА
Максимально допустимая статическая нагрузка 280 Нм 350 Нм
Максимально допустимая эксплуатационная нагрузка 400 Нм 500 Нм
Удельная поглощаемая энергия (в долях номинального напряжения) 2,2 кДж/кВ Ur 3,5 кДж/кВ Ur

Таблица 2: Основные характеристики ОПН типа 3ЕК7.

Максимальное напряжение для оборудования,

Um

[кВ]

Номинальное выдерживаемое напряжение грозового импульса

[кВ]

Сеть с глухозаземленной нейтралью Сеть с изолированной нейтралью Сеть с заземлением нейтрали через резистор Компенсированная сеть
2,75 30; 45; 60 3EK7 030-.C.. 3EK7 050-.C.. 3EK7 030-.C.. 3EK7 050-.C..
3,6 20; 40 3EK7 030-.C.. 3EK7 050-.C.. 3EK7 030-.C.. 3EK7 050-.C..
5,5 45; 60; 75 3EK7 050-.C.. 3EK7 090-.C.. 3EK7 060-.C.. 3EK7 090-.C..
7,2 40; 60 3EK7 060-.C.. 3EK7 090-.C.. 3EK7 090-.C.. 3EK7 090-.C..
8,25 60; 75; 95 3EK7 090-.C.. 3EK7 105-.C.. 3EK7 090-.C.. 3EK7 105-.C..
12 60; 75; 95 3EK7 090-.C..

или 3EK7 105-.C..

3EK7 150-.C.. 3EK7 120-.C.. 3EK7 150-.C..
15,5 75 3EK7 120-.C.. 3EK7 150-.C..
15,5 85; 110 3EK7 120-.C.. 3EK7 210-.C.. 3EK7 150-.C.. 3EK7 210-.C..
17,5 75 3EK7 150-.C.. 3EK7 180-.C..
17,5 95 3EK7 150-.C.. 3EK7 220-.C.. 3EK7 180-.C.. 3EK7 220-.C..
24 95 3EK7 210-.C.. 3EK7 240-.C..
24 125; 145 3EK7 210-.C.. 3EK7 300-.C.. 3EK7 240-.C.. 3EK7 300-.C..
25 125; 145 3EK7 210-.C.. 3EK7 315-.C.. 3EK7 250-.C.. 3EK7 315-.C..
27 95 3EK7 210-.C..
27 125 3EK7 210-.C.. 3EK7 270-.C..
27 150 3EK7 210-.C.. 3EK7 360-.C.. 3EK7 270-.C.. 3EK7 360-.C..
30 160 3EK7 240-.C.. 3EK7 390-.C.. 3EK7 300-.C.. 3EK7 390-.C..
36 145 3EK7 300-.C.. 3EK7 360-.C..
36 170 3EK7 300-.C.. 3EK7 450-.C.. 3EK7 360-.C.. 3EK7 450-.C..
38 125 3EK7 300-.C..
38 150 3EK7 300-.C.. 3EK7 390-.C..
38 200 3EK7 300-.C.. 3EK7 480-.C.. 3EK7 390-.C.. 3EK7 480-.C..
40,5 190 3EK7 315-.C.. 3EK7 510-.C.. 3EK7 420-.C.. 3EK7 510-.C..
48,3 150 3EK7 390-.C..
48,3 200 3EK7 390-.C.. 3EK7 480-.C..
48,3 250 3EK7 390-.C.. 3EK7 600-.C.. 3EK7 480-.C.. 3EK7 600-.C..
52 250 3EK7 420-.C.. 3EK7 540-.C..
72,5 325 3EK7 570-.C..

Таблица 3: Выбор характеристики ОПН типа 3ЕК7 для типичных сетевых напряжений по стандарту IEC 60099-4.

Номинальное напряжение ОПН Ur Длительно допустимое рабочее напряжение Uc Номер для заказа
[кВ] [кВ] 1 кА

8/20 мкс [кВ]

3 2,4 3EK7 030 -2CB4 7,0
6 4,8 3EK7 060 -2CB4 14,0
9* 7,2 3EK7 090 -2CB4 20,9
10,5* 8,4 3EK7 105 -2CB4 24,4
12* 9,6 3EK7 120 -2CC4 27,8
15* 12 3EK7 150 -2CC4 34,7
18 1 4,4 3EK7 180 -2CD4 41,7
21* 16,8 3EK7 210 -2CD4 48,6
24 19,2 3EK7 240 -2CE4 55,5
27 21,6 3EK7 270 -2CF4 62,6
30 24 3EK7 300 -2CF4 69,3
31,5 25,2 3EK7 315 -2CH4 72,9
33 26,4 3EK7 330 -2CH4 76,4
36 28,8 3EK7 360 -2CH4 83,3
39 31,2 3EK7 390 -2CH4 90,5
42 33,6 3EK7 420 -2CH4 97,4
45 36 3EK7 450 -2CH4 104
48 38,5 3EK7 480 -2CK4 111
51 41 3EK7 510 -2CK4 118
54 43,2 3EK7 540 -2CK4 125
57 45,6 3EK7 570 -2CK4 132
60 48 3EK7 600 -2CK4 139
Таблица 4:
Номинальное напряжение ОПН Ur Длительно допустимое рабочее на-пря- жение Uc Номер для заказа 1 кА

8/20 мкс

[кВ] [кВ] ш [кВ]
3 2,4 3EK7 030 -4CB4 6,6
5 4 3EK7 050 -4CB4 10,8
6 4,8 3EK7 060 -4CB4 13,0
9* 7,2 3EK7 090 -4CB4 19,4
10,5* 8,4 3EK7 105 -4CB4 22,8
12* 9,6 3EK7 120 -4CC4 25,9
15* 12 3EK7 150 -4CC4 32,3
18* 1 4,4 3EK7 180 -4CD4 38,8
21* 16,8 3EK7 210 -4CD4 45,3
22* 17,6 3EK7 220 -4CE4 47,5
24* 19,2 3EK7 240 -4CE4 51,7
25 20 3EK7 250 -4CE4 53,9
27 21,6 3EK7 270 -4CF4 58,2
30* 24 3EK7 300 -4CF4 64,6
31,5 25,2 3EK7 315 -4CH4 67,9
33 26,4 3EK7 330 -4CH4 71,1
36* 28,8 3EK7 360 -4CH4 77,6
39 31,2 3EK7 390 -4CH4 84,2
42 33,6 3EK7 420 -4CH4 90,7
45 36 3EK7 450 -4CH4 97,2
48 38,5 3EK7 480 -4CK4 104
50,5* 40,5 3EK7 505 -4CK4 107
51 41 3EK7 510 -4CK4 110
54 43,2 3EK7 540 -4CK4 117
57 45,6 3EK7 570 -4CK4 123
60 48 3EK7 600 -4CK4 130

Таблица 5:

Основные характеристики и выбор аппарата

Максимальное остающееся напряжение при разрядном токе и форме импульса Длина пути утечки Проб-

ивной проме-

жуток

Выдерж.

напр. изоляции

Высота, Н 1) Вес нетто Вес в упаковке - брутто Вес тары Коли-

чество на 1 единицу тары

3 кА 5 кА 10 кА 15 кА 20 кА 125 A 500 A Грозов.
8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 30/60 мкс 30/60 мкс импульс
[кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [мм] [мм] [кВ] [мм] [кг] [кг] [кг] [шт]
7,7 8,1 8,8 9,6 10,4 6,2 6,6 372 180 104 170 1,5 2,1 488 221
15,3 16,1 17,5 19,0 20,6 12,2 13,2 372 180 104 170 1,5 2,1 488 221
22,8 24,0 26,2 28,3 30,7 18,2 19,7 372 180 104 170 1,6 2,2 510 221
26,7 28,1 30,6 33,2 36,0 21,4 23,0 372 180 104 170 1,6 2,2 510 221
30,4 32,0 34,9 37,8 41,0 24,3 26,2 485 210 122 200 1,8 2,4 494 195
37,9 39,9 43,5 47,1 51,1 30,3 32,7 485 210 122 200 1,9 2,5 514 195
45,5 47,9 52,2 56,5 61,3 36,4 39,3 605 248 144 240 2,2 2,8 506 169
53,1 55,9 60,9 66,0 71,6 42,5 45,8 605 248 144 240 2,3 2,9 523 169
60,6 63,8 69,5 75,3 81,7 48,5 52,3 775 286 166 270 2,6 3,3 535 156
68,3 71,9 78,4 84,8 92,0 54,6 59,0 900 318 184 300 2,9 3,6 491 130
75,7 79,7 86,9 94,0 102 60,6 65,4 900 318 184 300 2,9 3,6 491 130
79,6 83,8 91,3 98,9 107 63,7 68,7 1230 418 242 400 3,7 4,4 545 117
83,4 87,8 95,7 104 112 66,7 72,0 1230 418 242 400 3,7 4,4 545 117
91,0 95,8 104 113 123 72,8 78,6 1230 418 242 400 3,8 4,5 557 117
98,8 104 113 123 133 79,0 85,3 1230 418 242 400 3,8 4,5 557 117
106 112 122 132 143 85,1 91,8 1230 418 242 400 3,9 4,6 569 117
114 120 131 142 154 91,2 98,4 1230 418 242 400 3,9 4,6 569 117
122 128 140 151 164 97,3 105 1595 520 302 510 4,8 5,6 464 78
129 136 148 161 174 103 112 1595 520 302 510 4,8 5,6 464 78
137 144 157 170 184 109 118 1595 520 302 510 4,9 5,7 471 78
144 152 166 179 195 116 125 1595 520 302 510 4,9 5,7 471 78
152 160 174 189 205 122 131 1595 520 302 510 5,0 5,8 479 78
Характеристики ОПН типа
Максимальное остающееся напряжение при разрядном токе и форме импульса Длина пути утечки Проб-

ивной проме-

жуток

Выдерж.

напр. изоляции

Высота, Н 1) Вес нетто Вес в упаковке - брутто Вес тары Коли-

чество на 1 единицу тары

3 кА 5 кА 10 кА 15 кА 20 кА 125 A 500 A Гроз.
8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 30/60 мкс 30/60 мкс импульс
[кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [мм] [мм] [кВ] [мм] [кг] [кг] [кг] [шт]
7,1 7,5 8,1 8,7 9,3 5,8 6,2 372 180 104 170 1,5 2,1 488 221
11,7 12,4 13,3 14,4 15,3 9,4 10,1 372 180 104 170 1,6 2,2 510 221
14,2 15,0 16,1 17,4 18,5 11,4 12,2 372 180 104 170 1,6 2,2 510 221
21,1 22,3 24,0 25,9 27,6 17,0 18,2 372 180 104 170 1,7 2,3 532 221
24,7 26,1 28,1 30,3 34,6 20,0 22,7 372 180 104 170 1,7 2,3 532 221
28,2 29,8 32,0 34,6 36,8 22,7 24,3 485 210 122 200 2,0 2,6 533 195
35,1 37,1 39,9 43,1 45,9 28,3 30,3 485 210 122 200 2,1 2,7 553 195
42,2 44,5 47,9 51,7 55,1 34,0 36,4 605 248 144 240 2,4 3,0 540 169
49,2 52,0 55,9 60,4 64,3 39,7 42,5 605 248 144 240 2,5 3,1 557 169
51,6 54,5 58,6 63,3 67,4 41,6 44,5 775 286 166 270 2,8 3,5 566 156
56,1 59,3 63,8 68,9 73,4 45,3 48,5 775 286 166 270 2,8 3,5 566 156
58,5 61,8 66,5 71,8 76,5 47,2 50,5 775 286 166 270 2,9 3,6 581 156
63,3 66,9 71,9 77,7 82,7 51,0 54,6 775 318 184 300 3,2 3,9 530 130
70,1 74,1 79,7 86,1 91,7 56,6 60,6 775 318 184 300 3,2 3,9 530 130
73,7 77,9 83,8 90,5 96,4 59,5 63,7 1230 418 242 400 4,0 4,7 581 117
77,3 81,7 87,8 94,8 101 62,3 66,7 1230 418 242 400 4,1 4,8 592 117
84,3 89,1 95,8 104 110 68,0 72,8 1230 418 242 400 4,1 4,8 592 117
91,5 96,7 104 112 120 73,8 79,0 1230 418 242 400 4,2 4,9 604 117
98,6 104 112 121 129 79,5 85,1 1230 418 242 400 4,3 5,0 616 117
106 112 120 130 138 85,2 91,2 1230 418 242 400 4,4 5,1 627 117
113 119 128 138 147 90,9 97,3 1595 520 302 510 5,2 6,0 495 78
116 123 132 143 152 93,7 100 1595 520 302 510 5,3 6,1 503 78
120 127 136 147 156 96,6 103 1595 520 302 510 5,3 6,1 503 78
127 134 144 156 166 102 109 1595 520 302 510 5,4 6,2 510 78
134 141 152 164 175 108 116 1595 520 302 510 5,5 6,3 518 78
141 149 160 173 184 114 122 1595 520 302 510 5,6 6,4 526 78

Характеристики ОПН типа 3ЕК7 с номинальным разрядным током 10 кА. 1) См рис-1 на стр 8 <*> поставка со склада

I

ОПН типа 3ЕК7, по стандарту IEEE Std С 62.11 (только США)

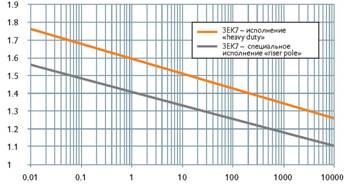

Ось Y - допустимые напряжения в долях длительно допустимого напряжения ОПН (MCOV)

Временные перенапряжения ОПН по стандарту ANS

Ось Х - время в секундах

Таблица 6: Временные перенапряжения по стандарту ANSI, с предварительным нагревом до +60 °С, без предварительного нагрузки расчётной энергией (только США)

исполнение «normal duty» исполнение «heavy duty» спец. исполнение «riser pole»
длительно допустимое рабочее напряжение (MCOV) 29 кВ 29 кВ 29 кВ
Номинальное напряжение (напряжение рабочего цикла) 36 кВ 36 кВ 36 кВ
Слабый ток большой длительности 75 A 250 A 250 A
Ток взрывобезопасности (испытание большим током) 20 кА 20 кА 20 кА
Ток взрывобезопасности (испытание малым током) 600 A 600 A 600 A
Крутой импульс тока (короткий импульс) 65 кА 100 кА 100 кА
Разрядный ток 5 кА 10 кА 10 кА
Максимальная статическая нагрузка 280 Нм 280 Нм 280 Нм
Удельная поглощаемая энергия

(в долях длит. допустимого рабочего напряжения)

2,7 кДж/кВ MCOV 4,6 кДж/кВ MCOV 4,6 кДж/кВ MCOV

Таблица 7: Основные характеристики ОПН для распределительных сетей типа 3ЕК7 (только США)

System L-L Voltage

[кВ]

Four-wire multigrounded neutral wye Three-wire low impedance grounded neutral circuit Three-wire high impedance grounded neutral circuit
2,4 3EK7 030-.A..
4,1 6 3EK7 030-.A.. 3EK7 060-.A.. 3EK7 060-.A..
4,26 3EK7 060-.A..
4,8 3EK7 060-.A..
6,9 3EK7 090-.A..
8,3 3EK7 060-.A.. 3EK7 090-.A..
12 3EK7 090-.A.. 3EK7 120-.A..
12,47 3EK7 090-.A.. или

3EK7 100-.A..

3EK7 150-.A..
13,2 3EK7 100-.A.. 3EK7 150-.A..
13,8 3EK7 100-.A.. или

3EK7 120-.A..

3EK7 150-.A.. 3EK7 180-.A..
20,78 3EK7 150-.A.. 3EK7 210-.A..
22,86 3EK7 150-.A.. 3EK7 210-.A..
23 3EK7 300-.A..
24,94 3EK7 180-.A.. 3EK7 270-.A..
27,6 3EK7 210-.A.. 3EK7 300-.A..
34,5 3EK7 270-.A.. 3EK7 360-.A..

Таблица 8: Типичные характеристики ограничителей перенапряжения модели 3ЕК7 для сетевых напряжений по стандарту IEEE Std. C 62.11 (только США)

Duty cycle MCOV Номер для заказа
FOW 1,5 кА 8/20 мкс
[кВ] [кВ] [кВ] [кВ]
3 2,55 3EK7 030 -2AB4 10,0 8,2
6 5,1 3EK7 060 -2AB4 20,0 16,3
9* 7,65 3EK7 090 -2AB4 30,0 24,5
10* 8,4 3EK7 100 -2AB4 33,3 27,2
12 10,2 3EK7 120 -2AC4 38,8 31,7
15 12,7 3EK7 150 -2AC4 48,4 39,6
18* 15,3 3EK7 180 -2AD4 57,2 46,8
21 17 3EK7 210 -2AD4 66,8 54,6
24 19,5 3EK7 240 -2AE4 73,9 60,4
27* 22 3EK7 270 -2AF4 83,1 68,0
30 24,4 3EK7 300 -2AF4 92,3 75,6
33 27,5 3EK7 330 -2AH4 102 83,1
36 29 3EK7 360 -2AH4 111 90,7
Таблица 9:
Duty cycle MCOV Номер для заказа
FOW 1,5 кА 8/20 мкс
[кВ] [кВ] [кВ] [кВ]
3* 2,55 3EK7 030 -3AB4 10,5 8,0
6* 5,1 3EK7 060 -3AB4 21,6 16,5
9* 7,65 3EK7 090 -3AB4 30,9 23,6
10* 8,4 3EK7100-3AB4 32,3 24,7
12 10,2 3EK7120 -3AC4 41,0 31,3
15* 12,7 3EK7 150 -3AD4 51,3 39,1
18* 15,3 3EK7 180 -3AD4 61,5 47,0
21* 17 3EK7 210 -3AE4 67,3 51,4
24 19,5 3EK7 240 -3AF4 77,6 59,2
27* 22 3EK7 270 -3AF4 87,7 66,9
30* 24,4 3EK7 300 -3AH4 96,6 73,8
33 27,5 3EK7 330 -3AH4 108 82,7
36 29 3EK7 360 -3AH4 119 90,6
Таблица 10:
Duty cycle MCOV Номер для заказа
FOW 1,5 кА 8/20 мкс
[кВ] [кВ] [кВ] [кВ]
3 2,55 3EK7 030 -4AB4 8,9 6,8
6 5,1 3EK7 060 -4AB4 17,7 13,5
9* 7,65 3EK7 090 -4AB4 26,4 20,2
10* 8,4 3EK7 100 -4AC4 29,3 22,3
12 10,2 3EK7 120 -4AD4 35,2 26,9
15 12,7 3EK7 150 -4AD4 43,9 33,5
18* 15,3 3EK7 180 -4AE4 52,7 40,2
21 17 3EK7 210 -4AF4 61,5 47,0
24 19,5 3EK7 240 -4AH4 70,2 53,6
27* 22 3EK7 270 -4AH4 79,1 60,4
30 24,4 3EK7 300 -4AH4 87,7 66,9
33 27,5 3EK7 330 -4AK4 96,6 73,8
36 29 3EK7 360 -4AK4 105 80,5

Таблица 10:

Основные характеристики и выбор аппарата

Максимальное остающееся напряжение при разрядном токе и форме импульса Длина пути утечки Проб-

ивной проме-

жуток

Выдерж.

напр. изоляции

Высота, Н 1) Вес нетто Вес в упаковке - брутто Вес тары Коли-

чество на 1 единицу тары

3 кА 5 кА 10 кА 20 кА 40 кА 125 A 500 A Гроз.
8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 30/60 мкс 30/60 мкс импульс
[кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [мм] [мм] [кВ] [мм] [кг] [кг] [кг] [шт]
8,6 9,1 9,9 11,6 14,0 6,9 7,4 372 180 104 170 1,4 1,6 393 240
17,3 18,2 19,8 23,3 28,0 13,8 14,9 372 180 104 170 1,4 1,6 406 240
25,9 27,2 29,7 34,9 42,0 20,7 22,3 372 180 104 170 1,5 1,7 419 240
28,8 30,3 33,0 38,8 46,6 23,0 24,8 372 180 104 170 1,6 1,7 426 240
33,5 35,2 38,4 45,1 54,3 26,8 28,9 485 210 122 200 1,8 2,0 375 180
41,8 44,0 48,0 56,4 67,8 33,5 36,1 485 210 122 200 1,8 2,1 385 180
49,4 52,0 56,7 66,6 80,1 39,5 42,7 605 248 144 240 2,2 2,4 444 180
57,7 60,7 66,2 77,7 93,5 46,1 49,8 605 248 144 240 2,2 2,4 454 180
63,8 67,2 73,2 86,0 103 51,0 55,1 775 286 166 270 2,5 2,7 510 180
71,8 75,6 82,4 96,7 116 57,4 62,0 900 318 184 300 2,8 3,1 383 120
79,7 83,9 91,5 107 129 63,8 68,8 900 318 184 300 2,9 3,1 390 120
87,7 92,3 101 118 142 70,2 75,7 1230 418 242 400 3,7 3,9 483 120
95,7 101 110 129 155 76,6 82,6 1230 418 242 400 3,7 3,9 489 120
3ЕК7 - исполнение «normal duty»
Максимальное остающееся напряжение при разрядном токе и форме импульса Длина пути утечки Проб-

ивной проме-

жуток

Выдерж.

напр. изоляции

Высота, Н 1) Вес нетто Вес в упаковке - брутто Вес тары Коли-

чество на 1 единицу тары

3 кА 5 кА 10 кА 20 кА 40 кА 125 A 500 A Гроз.
8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 30/60 мкс 30/60 мкс импульс
[кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [мм] [мм] [кВ] [мм] [кг] [кг] [кг] [шт]
8,4 8,8 9,5 10,9 12,6 6,7 7,2 372 180 104 170 1,5 1,7 412 240
17,2 18,2 19,6 22,5 26,1 13,9 14,9 372 180 104 170 1,6 1,7 433 240
24,7 26,1 28,1 32,3 37,4 20,0 21,4 372 180 104 170 1,7 1,8 451 240
25,9 27,3 29,4 33,8 39,1 20,9 22,3 372 180 104 170 1,7 1,9 462 240
32,8 34,7 37,3 42,9 49,6 26,5 28,3 485 210 122 200 2,0 2,2 408 180
41,0 43,3 46,6 53,6 62,0 33,1 35,4 605 248 144 240 2,4 2,5 472 180
49,2 52,0 55,9 64,3 74,3 39,7 42,5 605 248 144 240 2,5 2,7 497 180
53,9 56,9 61,2 70,4 81,4 43,5 46,5 775 286 166 270 2,8 3,0 559 180
62,0 65,6 70,5 81,1 93,8 50,1 53,6 900 318 184 300 3,1 3,3 417 120
70,1 74,1 79,7 91,7 106 56,6 60,6 900 318 184 300 3,2 3,5 433 120
77,3 81,7 87,8 101 117 62,3 66,7 1230 418 242 400 4,0 4,2 523 120
86,6 91,5 98,4 113 131 69,9 74,8 1230 418 242 400 4,1 4,3 536 120
94,9 100 108 124 143 76,5 81,9 1230 418 242 400 4,2 4,5 556 120
3EK7 - исполнение «(heavy duty»>
Максимальное остающееся напряжение при разрядном токе и форме импульса Длина пути утечки Проб-

ивной проме-

жуток

Выдерж.

напр. изоляции

Высота, Н 1) Вес нетто Вес в упаковке - брутто Вес тары Коли-

чество на 1 единицу тары

3 кА 5 кА 10 кА 20 кА 40 кА 125 A 500 A Гроз.
8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 8/20 мкс 30/60 мкс 30/60 мкс импульс
[кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [кВ] [мм] [мм] [кВ] [мм] [кг] [кг] [кг] [шт]
7,1 7,5 8,1 9,3 10,8 5,8 6,2 372 180 104 170 1,4 1,7 415 240
14,2 15,0 16,1 18,5 21,4 11,4 12,2 372 180 104 170 1,5 1,8 437 240
21,1 22,3 24,0 27,6 31,9 17,0 18,2 372 180 104 170 1,6 1,8 447 240
23,4 24,7 26,6 30,6 35,4 18,9 20,2 485 210 122 200 1,7 1,8 458 240
28,2 29,8 32,0 36,8 42,6 22,7 24,3 605 248 144 240 1,9 2,1 524 240
35,1 37,1 39,9 45,9 53,1 28,3 30,3 605 248 144 240 2,3 2,5 611 240
42,2 44,5 47,9 55,1 63,7 34,0 36,4 775 286 166 270 2,4 2,7 494 180
49,2 52,0 55,9 64,3 74,3 39,7 42,5 900 318 184 300 2,8 3,0 551 180
56,1 59,3 63,8 73,4 84,9 45,3 48,5 1230 418 242 400 3,0 3,3 413 120
63,3 66,9 71,9 82,7 95,6 51,0 54,6 1230 418 242 400 3,2 3,5 430 120
70,1 74,1 79,7 91,7 106 56,6 60,6 1230 418 242 400 4,0 4,2 522 120
77,3 81,7 87,8 101 117 62,3 66,7 1595 520 302 510 4,2 4,4 544 120
84,3 89,1 95,8 110 127 68,0 72,8 1595 520 302 510 4,3 4,5 555 120

3ЕК7 - специальное исполнение «riser pole» 1) См.рис.1 на стр.8 (*) поставка со склада
