Установочные коробки в полые стены

УСТАНОВОЧНЫЕ КОРОБКИ В ПОЛЫЕ СТЕНЫ

HEGEL

Установочные коробки КУ позволяют осуществлять монтаж электрических розеток, выключателей и других электроустановочных изделий с помощью самонарезающих винтов за шасси. Монтаж изделий на металлических захватах не рекомендуется. При использовании крышки К5001 установочные коробки преобразуются в распаечную. Степень защиты IP30. Напряжение-400В. Материал - полипропилен с антипиреном, имеющий огнестойкость 850 °С.

Дополнительно по теме

Установочные коробки в сплошные стены

Распаячные (разветвительные) коробки в сплошные стены

Распаячные (разветвительные) коробки в полые стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Коробки для открытой установки с клеммной колодкой, нулевой шиной

Особенности монтажа

Вид

Артикул

Внутренние размеры, мм

Размер ниши, мм

Количество вводов, шт

Примечание



КУ1201

Ф64х44

Ф68х45

6

пластиковые лапки

КУ1201-И

Ф64х44

Ф68х45

6

пластиковые лапки

КУ1202

Ф64х44

Ф68х45

6

металлические лапки

КУ1202-И

Ф64х44

Ф68х45

6

металлические лапки

КУ1203

Ф64х39

Ф68х40

6

пластиковые лапки

КУ1203-И

Ф64х39

Ф68х40

6

пластиковые лапки

КУ1204

Ф64х39

Ф68х40

6

металлические лапки

КУ1204-И

Ф64х39

Ф68х40

6

металлические лапки

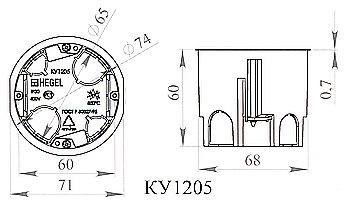

КУ1205

Ф64х59

Ф68х60

6

металлические лапки

КУ1205-И

Ф64х59

Ф68х60

6

металлические лапки

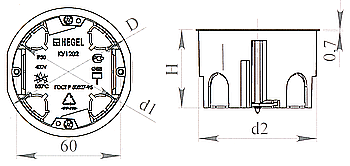

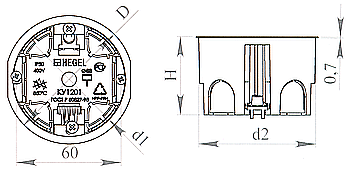

D

d1

d2

H

КУ1201

74

65

68

45

КУ1202

74

65

68

45

КУ1203

74

65

68

40

КУ1204

74

65

68

40

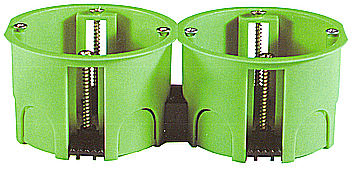

Для установки в полых стенах многопостовых электроустановочных изделий монтажные коробки соединяются между собой. Для этого используют кабельный переходник ПК5201. Благодаря ему можно состыковывать между собой в ряд любое количество коробок, выдерживая межцентровое расстояние 71 мм. При этом стыкуются между собой коробки не только одного типа, но и КУ1201 и КУ1202, а также КУ1203 и КУ1204. Коробку КУ1205 стыкуют при помощи переходника только сама с собой.

greenel

Вид

Артикул

Размер ниши, мм

IP защита



GE40021

Ф65х45

20

Канал соединительный для изделий GE40021, GE40022, GE40006.

GE40022

Ф65х45

20

Крышка для изделий GE40001, GE40002, GE40003, GE40006, GE40021, GE40022 позволяет использовать их в качестве распаячных коробок.

GE40023

141х70х45

30

Крышка для изделий GE40007, GE40023 позволяет использовать их в качестве распаячных коробок.

GE40024

212х70х45

30

Крышка для изделий GE40009, GE40024 позволяет использовать их в качестве распаячных коробок.
