Коробки для открытой установки с клеммной колодкой, нулевой шиной

КОРОБКИ ДЛЯ ОТКРЫТОЙ УСТАНОВКИ С КЛЕММНОЙ КОЛОДКОЙ, НУЛЕВОЙ ШИНОЙ

HEGEL

Коробки уравнивания потенциалов КУП предназначены для организации дополнительной системы уравнивания потенциалов в квартирах, домах, офисах и производственных помещениях. Выполнены в корпусах трех разных видов, два типоразмера каждого. К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования ( в т.ч. штепсельных розеток). Каждая коробка имеет на крышке знак "заземление". Номинальный ток шины 63А, сечение присоединяемых проводников до 10 мм кв.

Дополнительно по теме

Установочные коробки в сплошные стены

Установочные коробки в полые стены

Распаячные (разветвительные) коробки в сплошные стены

Распаячные (разветвительные) коробки в полые стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Особенности монтажа

Вид

Артикул

Внутренние размеры, мм

Размер ниши, мм

Количество вводов, шт

Примечание



КУП1101

90х90х48.5

102х102х50

10

в сплошные стены

КУП1102

112х92х58.5

120х100х60

12

в сплошные стены

КУП1201

103х103х43

106х106х45

16

в полые стены

КУП1204

156х136х68

160х140х70

18

в полые стены

КУП2603

85х85х40

94.6х94.6х44

6

открытой установки

КУП2604

100х100х50

109.6х109.6х54

7

открытой установки

Разветвительные коробки открытой установки с клеммниками предназначены для коммутации проводов и кабелей, проложенных открыто или внутри пластиковых кабель-каналов. Для более удобного применения на крышках коробок с внутренней стороны сделаны утончения, чтобы легче было вырезать стенки под размер используемого кабель-канала. Винтовые клеммники, установленные внутри коробки, имеют пять пар зажимов, которые надежно зажимают проводники сечением от 1.5 до 6 мм кв. При этом проводник с цельнотянутой жилой зажимается в клеммнике без предварительной подготовки (надо только снять изоляцию), а проводники с многопроволочной жилой необходимо предварительно облудить или опресовать трубчатым наконечником соответствующего сечения. В случае необходимости, клеммники можно снять с основания коробки. Основание коробки выполнено из полипропилена, а крышка из ударопрочного полистирола.

Вид

Артикул

Габаритные размеры, мм

Количество пар клеммных зажимов, мм

Сечение зажимаемых проводников, мм кв

Цвет



КРК2701 КРК2701-И

60х60х30

5

1.5-6

белый

КРК2702 КРК2702-И

75х75х30

5

1.5-6

белый

КРК2701 КРК2701-И

60х60х30

5

1.5-6

слоновая кость

КРК2702 КРК2702-И

75х75х30

5

1.5-6

слоновая кость

КРК2701 КРК2701-И

60х60х30

5

1.5-6

сосна

КРК2702 КРК2702-И

75х75х30

5

1.5-6

сосна

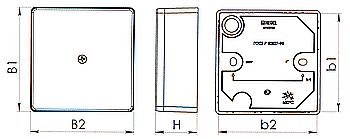

B1B1

B2

H

b1

b2

КРК2701

95

109

89

85

44

КРК2702

110

129

104

100

52

Материал шин - латунь без покрытия. Сечение шины - 6х9.2 мм. Контактные винты обеспечивают надежный контакт шины с проводами.

greenel

Вид

Артикул

Размер ниши, мм

IP защита



GE41216

75х75х28

40

GE41217

75х75х28

40

GE41221

100х100х44

40

Дополнительно по теме

Установочные коробки в сплошные стены

Установочные коробки в полые стены

Распаячные (разветвительные) коробки в сплошные стены

Распаячные (разветвительные) коробки в полые стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Особенности монтажа

GE41222

100х100х44

40

GE41223

100х100х44

40
