Распаячные (разветвительные) коробки в полые стены

РАСПАЯЧНЫЕ (РАЗВЕТВИТЕЛЬНЫЕ) КОРОБКИ В ПОЛЫЕ СТЕНЫ

HEGEL

Распаячные (разветвительные) коробки КР служат для организации коммутации проводов и кабелей; укомплектованы крышками, которые крепятся на самонарезающих винтах. Внутри коробок (кроме КР1202) на дне находятся направляющие, позволяющие при помощи самонарезающих винтов устанавливать клеммники, рейки, платы и другие изделия. Степень защиты IP30. Напряжение - 400В. Материал - полипропилен с антипиреном, имеющий огнестойкость 850 °С.

Дополнительно по теме

Установочные коробки в сплошные стены

Установочные коробки в полые стены

Распаячные (разветвительные) коробки в сплошные стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Коробки для открытой установки с клеммной колодкой, нулевой шиной

Особенности монтажа

Вид

Артикул

Габаритные размеры, мм

Размер ниши, мм

Количество вводов, шт

Примечание



КР1201

113х113х45

106х106х45

16

квадратная с крышкой, металлические лапки

КР1201-И

113х113х45

106х106х45

16

квадратная с крышкой, металлические лапки

КР1202

Ф86х45

Ф80х45

6

круглая с крышкой, пластиковые лапки

КР1202-И

Ф86х45

Ф80х45

6

круглая с крышкой, пластиковые лапки

КР1203

126х106х50

120х100х50

16

прямоугольная с крышкой, металлические лапки

КР1203-И

126х106х50

120х100х50

16

прямоугольная с крышкой, металлические лапки

КР1204

166х146х70

160х140х70

18

прямоугольная с крышкой, металлические лапки

КР1204-И

166х146х70

160х140х70

18

прямоугольная с крышкой, металлические лапки

КР1205

206х166х70

200х160х70

18

прямоугольная с крышкой, металлические лапки

КР1205-И

206х166х70

200х160х70

18

прямоугольная с крышкой, металлические лапки

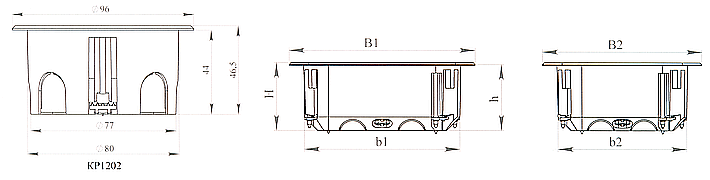

B1B1

B2

H

b1

b2

h

КР1201

122

122

52

100

100

50

КР1203

142

122

62

120

100

50

КР1204

182

162

72

160

140

70

КР1205

222

182

72

200

160

70

Большая часть коробок для полых стен и перегородок укомплектованы металлическими лапками. Эти лапки в исходном состоянии фиксируются специальными стопорами. При монтаже коробки стопор срезается лапкой и та подтягивается вращением винта, пока не упрется в стену и зафиксирует коробку.

greenel

Вид

Артикул

Размер ниши, мм

IP защита



GE41024

Ф80х40

20

GE41025

Ф80х40

20

GE41021

92х92х45

20

Дополнительно по теме

Установочные коробки в сплошные стены

Установочные коробки в полые стены

Распаячные (разветвительные) коробки в сплошные стены

Коробки с кабельными вводами открытой установки

Коробки для монолитного строительства

Коробки для открытой установки с клеммной колодкой, нулевой шиной

Особенности монтажа

GE41022

92х92х45

20

GE41028

120х92х45

20

GE41026

172х96х45

20
