Обслуживание осветительных электроустановок
Обслуживание осветительных электроустановок заключается в постоянном надзоре, периодической проверке и своевременном ремонте элементов осветительных устройств. Сроки проведения проверок, осмотров и ремонтов устанавливают в соответствии с Правилами технической эксплуатации в зависимости от условий эксплуатации осветительных электроустановок. Исправность системы аварийного освещения проверяют не реже 1 раза в 3 месяца; состояние электропроводок, плавких вставок предохранителей и оборудования рабочего и аварийного освещения — 1 раза в год.
Испытание и измерение сопротивления изоляции проводов и кабелей проводят не реже 1 раза в 3 года; измерение нагрузок и напряжения в отдельных точках электросети — 1 раза в год; испытание изоляции трансформаторов с вторичным напряжением 12 — 42 В — 1 раза в год, а переносных трансформаторов — 1 раза в месяц.
Во время осмотра осветительных сетей проверяют состояние открыто проложенных кабелей и проводов, концевых заделок кабелей, целостность заземляющих проводников, качество соединений и ответвлений проводов, отсутствие нагрева в соединениях. При осмотре групповых и магистральных щитков проверяется соответствие плавких вставок предохранителей рабочим токам цепей, исправность выключателей, автоматов, штепсельных розеток и их контактных частей. При осмотре светильников обращают внимание на состояние арматуры и ее деталей, прочность крепления стеклянного колпака, исправность и нагрев патрона, соответствие мощности ламп типу светильника, прочность крепления светильника, целостность заземляющего проводника, исправность стартерных и дроссельных устройств у газоразрядных ламп, состояние тросовых подвесок и прочность их крепления.
Все неисправности, выявленные при осмотре, должны устраняться немедленно. При большом объеме необходимых работ дефекты записывают в журнал осмотров и устраняют при текущем ремонте.
Частота чистки светильников зависит от многих факторов и, в первую очередь, от среды освещаемого помещения. Так, в производственных помещениях, где имеется пыль, дым и копоть в количестве более 10 мг/м³ — чистку светильников проводят 2 раза в месяц; при загрязнениях от 5 до 10 мг/м³ — 1 раз в месяц; при содержании их не более 5 мг/м³, а также в помещениях с нормальной воздушной средой — 1 раз в 3 месяца. На современных крупных промышленных комплексах, в которых установлены тысячи различных светильников, чистка, как правило, проводится в мастерской на специальном оборудовании с применением необходимых моющих средств. В этой же мастерской выполняются профилактический и текущий ремонты осветительных приборов, проверка источников света, аппаратов включения и т. д.
На срок службы ламп накаливания в значительной мере влияет уровень напряжения. При повышении напряжения на 10% срок службы ламп составляет всего 14% срока службы при номинальном напряжении. Таким образом, одним из основных требований, предъявляемых к эксплуатации осветительных установок с лампами накаливания, является необходимость поддержания напряжения в допустимых пределах. Длительное повышение напряжения на лампах не должно быть более 2,5 %, а кратковременное — 5 % номинального напряжения сети. Контроль уровня напряжения в сети проводят ежегодно во время замеров освещенности в контрольных точках осветительной установки специальными приборами.
Лампа накаливания после перегорания заменяется новой (индивидуальный метод). Для газоразрядных источников света, которые по истечении срока службы продолжают работать еще длительное время со значительно сниженным световым потоком, применяется групповой метод замены ламп: они заменяются через установленный промежуток времени (обычно после 70 — 80% номинального срока службы).

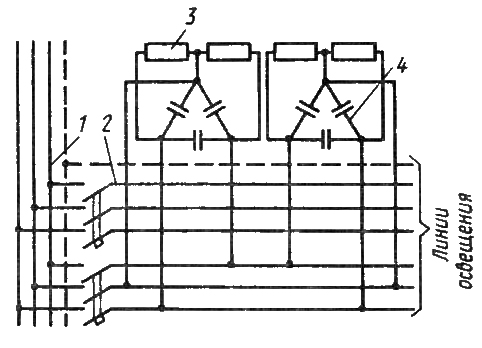

Рис. 57. Схема включения конденсаторов в групповые линии с ДРЛ:
1 — шины РП; 2 — контактный зажим; 3 — разрядный резистор; 4 — конденсатор.
С целью увеличения коэффициента мощности в осветительных электроустановках для люминесцентных ламп выпускаются пускорегулирующие автоматы (ПРА) типов УБК и АБК с встроенными конденсаторами, повышающими коэффициент мощности до 0,95 и более. Для осветительных электроустановок с газоразрядными лампами для увеличения коэффициента мощности в групповые линии присоединяются конденсаторы (рис. 57). Конденсаторные установки (УК) выпускаются на 380 и 415 В и мощностью, соответственно, 25 и 20 квар (в схеме соединений УК предусматриваются так называемые разрядные резисторы, которые обеспечивают снижение напряжения на конденсаторах до 50 В за время не более 1 мин после их отключения).
