3. ОПИСАНИЕ

3.1. КОНСТРУКЦИЯ

Вакуумный выключатель состоит (см. рис. 3.1.1) из корпуса привода (60), 3 полюсов с вакуумными прерывателями (30), опорных изоляторов из литьевой смолы (1 б) и усиливающих распорок, а также из необходимых для управления контактами изолирующих приводных тяг (39.5). В корпусе привода (60.) размещены все электрические и конструктивные механические элементы, необходимые для включения и выключения вакуумного выключателя. Корпус привода (60.) закрывается съемной крышкой (60.1), в которой предусмотрены отверстия для соответствующих элементов управления и индикации. В зависимости от оснащения выключателя некоторые отверстия временно не используются и закрыты заглушками.

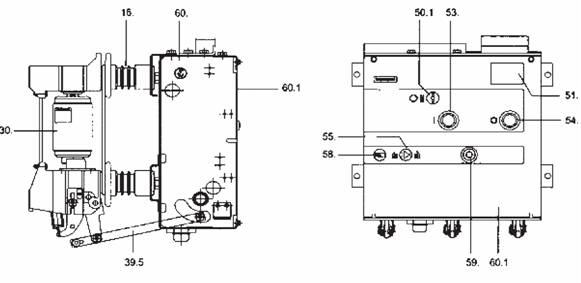

16 — Изоляторы; 30 — вакуумные прерыватели; 39.5 — изолирующие приводные тяги; 50.1 —отверстие для кривошипной рукоятки; 51 —заводская фирменная табличка с указанием номинальных данных; 53 — кнопочный выключатель ВКЛ; 54 — кнопочный выключатель ВЫКЛ; 55 — индикатор состояния взведения включающей пружины; 58 — счетчик коммутационных циклов; 59 — индикатор положения переключения; 60 — корпус привода; 60.1 — крышка корпуса привода

Рис. 3.1.1. Конструкция ВВСТ

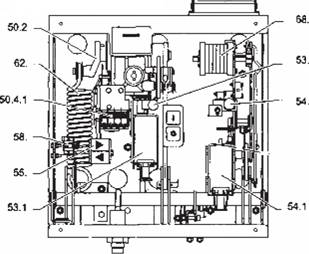

50.2 — Редуктор; 50.4.1 — позиционный выключатель; 53 — кнопочный выключатель ВКЛ; 53.1 — включающий электромагнит Y9; 54 — кнопочный выключатель ВЫКЛ; 54.1 — расцепитель рабочего тока; 55 — индикатор состояния взведения включающей пружины; 58 — счетчик коммутационных циклов; 62 — замыкающая пружина; 68 — вспомогательный выключатель S1

Рис. 3.1.2. Корпус привода без крышки

3.2. ВАКУУМНЫЕ ПРЕРЫВАТЕЛИ

Общее устройство вакуумных прерывателей фирмы "Siemens" для автоматического вакуумного выключателя ВВСТ показано в разрезе на рис. 3.2.1. Неподвижная контакт-деталь (31) напрямую соединена с корпусом. Подвижная контакт-деталь (36) прикреплена к приводному токоподводящему штоку (36.1) и центрируется на направляющей (35). Металлический сильфон (34) вместе с алюминиево-керамическими изоляторами (32) и с концевыми фланцами (31.3) образует вакуум непроницаемый корпус прерывателя.

Установленные в вакуумных выключателях ВВСТ вакуумные прерыватели "Siemens" утверждены по типовому образцу в соответствии с положениями о рентгеновском излучении Федеративной Республики Германии. Они выполняют требования положения о рентгеновском излучении от 08.01.1987 (Федеральный вестник законов ФРГ, страница 144), § 8, и Приложения III, абзац 5, вплоть до номинального кратковременного переменного напряжения (Номинальное допустимое напряжение промышленной частоты), установленного в соответствии с рекомендациями VDE/IEC.

31 — Неподвижная контакт-деталь; 31.3 — концевые фланцы; 32 — изоляторы; 34 — металлический сильфон; 35 — направляющая; 36 — подвижная контакт-деталь; 36.1 — приводной токоподводящий шток

Рис. 3.2.1. Вакуумный прерыватель "Siemens"

3.3. ОСНАЩЕНИЕ

В базовую модель вакуумного выключателя ВВСТ входит:

Механизм мгновенного действия с ручным приводом для включения, 1 расцепитель рабочего тока, счетчик коммутационных циклов, вспомогательный выключатель 2 N0+2 NC, нагрузка варисторами при > 60 V DC.

Накопитель энергии с ручным приводом для включения, 1 расцепитель рабочего тока, счетчик коммутационных циклов, вспомогательный выключатель 2 N0 +2 NC, нагрузка варисторами при > 60 V DC.

Электропривод с накопителем энергии для включения, включающий электромагнит, 1 расцепитель рабочего тока, счетчик коммутационных циклов, вспомогательный выключатель 6 N0+6 NC, 24-х полюсный штекерный разъем, нагрузка варисторами при > 60 V DC.

Каждый вакуумный выключатель ВВСТ может быть дополнительно укомплектован следующим оборудованием:

Вспомогательный выключатель 6 NO/6 NC (S1)

Вспомогательный выключатель 12 NO/12 NC

Позиционный выключатель для «Замыкающая пружина взведена» (S4)

Сигнализация об отказе выключателя (S6, S7)

Расцепитель рабочего тока (Y2)

Расцепитель во вторичной цепи трансформатора тока (Y4)

Минимальный расцепитель напряжения (Y7)

Расцепитель во вторичной цепи трансформатора тока (Y6)

Механическая блокировка

Подсоединение электрооборудования к 24-х полюсной клеммной колодке или к 24-х полюсному штепсельному разъему

Подсоединение электрооборудования к 64-х полюсной клеммной колодке или к 64-х полюсному штепсельному разъему.

3.3.3. Допустимые возможности комбинирования дополнительного оборудования, а также специальные исполнения приведены в соответствующем каталоге изделий с данными для выполнения заказа.

"
