Концерн «Высоковольтный союз»

Выключатели вакуумные серии ВР35НС

Техническая информация

НКАИ.670049.021 ТИ

Редакция 7

ВР35НС

Предисловие

Данная техническая информация направлена прежде всего для специалистов институтов, проектных и эксплуатационных организаций, которые занимаются проектированием и модернизацией комплектных трансформаторных подстанций и блоков комплектных распределительных устройств тяговых подстанций железной дороги.

В ней мы намеренно обошли рамки традиционных каталогов и представили более широкий спектр технических характеристик и особенностей выключателей.

1 Общие сведения

Выключатели вакуумные наружной установки серии ВР35НС с кремнийорганической и воздушной изоляцией в полюсах (без трансформаторного масла) и приводом с использованием принципа двухпозиционной „магнитной защелки" соответствуют техническим условиям ТУ У 22588376.002-96, а также ГОСТ 687-78. Выключатели серии ВР35НС предназначены для коммутации электрических высоковольтных цепей при нормальных и аварийных режимах сетей трехфазного переменного тока с изолированной или частично заземленной нейтралью с номинальным напряжением 35 кВ частотой 50 (60) Гц.

Выключатели серии ВР35НС применяется как комплектующее для открытых распределительных устройств 35 кВ комплектных трансформаторных подстанций КТПБР-110/35/10(6), КТПБР-М-35/10(6) и блоков комплектных распределительных устройств серии КРП(Б)-27,5 тяговых подстанций железной дороги, а также для расширения существующих подстанций и замены устаревших воздушных и масляных выключателей на них.

Вакуумные выключатели серии ВР35НС разработаны на смену воздушным и масляным выключателям, обладая целым рядом преимуществ над ними.

К основным таким преимуществам прежде всего следует отнести:

механический ресурс до 30000 циклов ВО;

коммутационный ресурс 55 циклов ВО при номинальном токе отключения;

коммутационный ресурс 30000 циклов ВО при номинальном токе;

цельнолитая кремнийорганическая изоляция полюсов по сравнению с применяемой ранее и по сравнению с керамическими покрышками позволила значительно уменьшить массу и габариты выключателя, существенно повысить надежность изоляции;

применение полимерной изоляции в конструкции полюса позволило отказаться от традиционного заполнения полюса трансформаторным маслом, что значительно повысило надежность и пожаробезопасность выключателя;

применяемость в схемах на постоянном и переменном оперативном напряжении;

минимум обслуживания;

гарантийный срок эксплуатации 2,5 года.

Кроме того, конструкцией выключателей серии ВР35НС обеспечивается:

простота их монтажа и регулировки;

вынесенные элементы вторичных цепей выключателей в отдельный шкаф обеспечивают хороший доступ и удобство их обслуживания;

возможность эксплуатации в широком температурном диапазоне от -60°С до +50°С;

только при снижении температуры ниже -25°С требуется подключение встроенных в выключатели нагревательных элементов небольшой мощности.

Многофункциональность электромагнитного привода и простота его конструкции позволила резко увеличить надежность и ресурс выключателей. Кроме того, это дало следующие преимущества:

малое потребление электроэнергии при включении и отключении;

возможность управления, как по цепям оперативного постоянного, так и оперативного переменного тока;

минимальный вес и габариты;

отсутствие требования регулировки и смазки в течение эксплуатации;

отсутствие необходимости проведения ремонтов в течение всего срока

службы.

Блок (схема) управления вакуумных выключателей серии ВР35НС составляет единое целое с ним и размещен в шкафу управления для удобства обслуживания.

Выключатели ВР35НС с электрическими принципиальными схемами вариант 1 и вариант 2 по внешним соединениям вторичных цепей и величинам токов потребления соответствуют выключателям ВБЗП-35 и других типов с пружинными приводами, а со схемой вариант 3 - соответствует выключателям ВБЗЕ-35 и других типов с электромагнитными приводами. Токи потребления цепи электромагнита (YA1) снижены до уровня потребления цепей пружинных приводов за счет применения в схеме включающих конденсаторов с их предварительной зарядкой и других конструктивных новшеств. В схеме выключателей ВР35НС по варианту 3 включающие конденсаторы отсутствуют и ток потребления здесь выше чем в вариантах 1 и 2, но не превышает 42 А за счет применения нового привода и других конструктивных решений, что значительно меньше тока потребления электромагнита включения выключателей ВБЗЕ-35 и аналогичных аппаратов других фирм.

По вариантам 1, 2 выключатели ВР35НС поставляются на переменное и постоянное напряжение вторичных цепей, а по варианту 3 - на постоянное напряжение согласно таблицы 1.

Таблица 1

Вариант

принципиальной

электрической

схемы

Рисунок приложе­ния БНаличие блокировки от повторного включенияРод тока цепей электромагнитов и управления выключателейНаличие

цепей

защиты*

1Б.1с блокировкойпеременный и постоянный-
+
2Б.2без блокировкипеременный и постоянный-
+
3Б.3с блокировкойпостоянный-

* цепи отключения от независимого питания (KCV) и цепей отключения для схем с дешунтированием (КСА).

Питание выключателя должно осуществляться в соответствии с проектом подстанции либо от независимого источника (например, аккумуляторные батареи), либо от трансформаторов напряжения 35 кВ, установленных со стороны питания до выключателя (после разъединителя) через шинки обеспеченного питания. Во втором случае необходимо использовать выключатель с малым потреблением тока (со встроенными конденсаторами включения С6 ... С8 и стабилизатором U) со схемами вариант 1 или вариант 2.

При отсутствии питания включение выключателя со встроенными конденсаторами включения можно осуществить, предварительно зарядив эти конденсаторы:

а) от аккумуляторов 12 В через преобразователь напряжения (например, «Леатон-250» ф. «Гале-1»);

б) от генератора с ручным приводом (например, генератора производства ОАО РЗВА);

В этом случае схему зарядки конденсаторов необходимо согласовать с разработчиком выключателя.

2 Структура условного обозначения выключателей

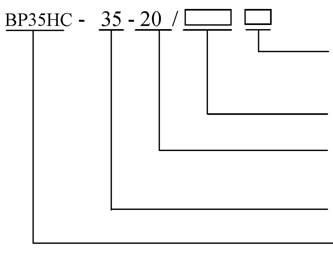

Структура условного обозначения выключателейКлиматическое исполнение и категория размещения согласно ГОСТ15150-69 и ГОСТ15543.1-89.

Номинальный ток, А

Номинальный ток отключения выключателя,кА.

Номинальное напряжение, кВ.

Торговая марка ВР (выключатель вакуумный наружной установки с электромагнитным приводом)

Пример записи обозначения выключателя серии ВР35НС с электромагнитным приводом на номинальное напряжение 35 кВ, номинальный ток отключения 20 кА, номинальный ток 1600 А, климатическое исполнение и категория размещения У1:

ВР35НС-35-20/1600 У1 ТУ У 22588376.002-96.

"
