Приложение А
редакция 7
НКАИ1085-09
Рисунок А.1 - Габаритные, устанобочные и присоединительные размеры выключателей вакуумных серии ВР35НС
Продолжение приложения А
Рисунок А. 2 - Габаритные, установочные и присоединительные размеры выключателей вакуумных серии ВР35НС на установочной раме
Приложение Б

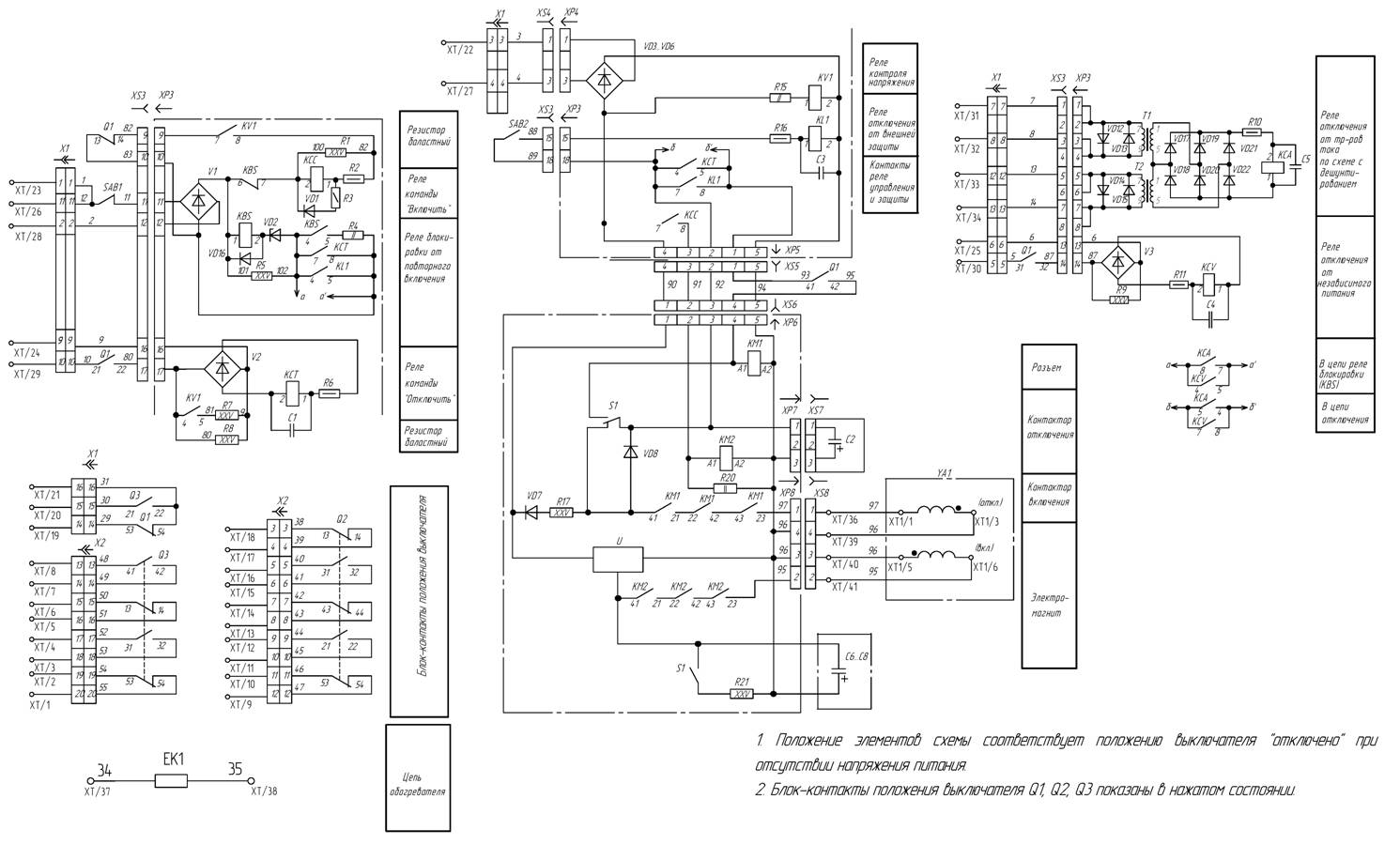

Рисунок Б1- Схема электрическая принципиальная выключателей вакуумных серии ВР35НС. Вариант 1 (переменный и постоянный ток; с блокировкой против повторного включения KBS), с цепью отключения от независимого питания (KCV) и цепями отключения для схем с дешунтированием(КСА).
Продолжение приложения Б
- Положение элементов схемы соответствует положению выключателя "отключено" при отсутствии напряжения питания.
- Блок-контакты положения выключателя Q1, Q2, Q3 показаны в нажатом состоянии.

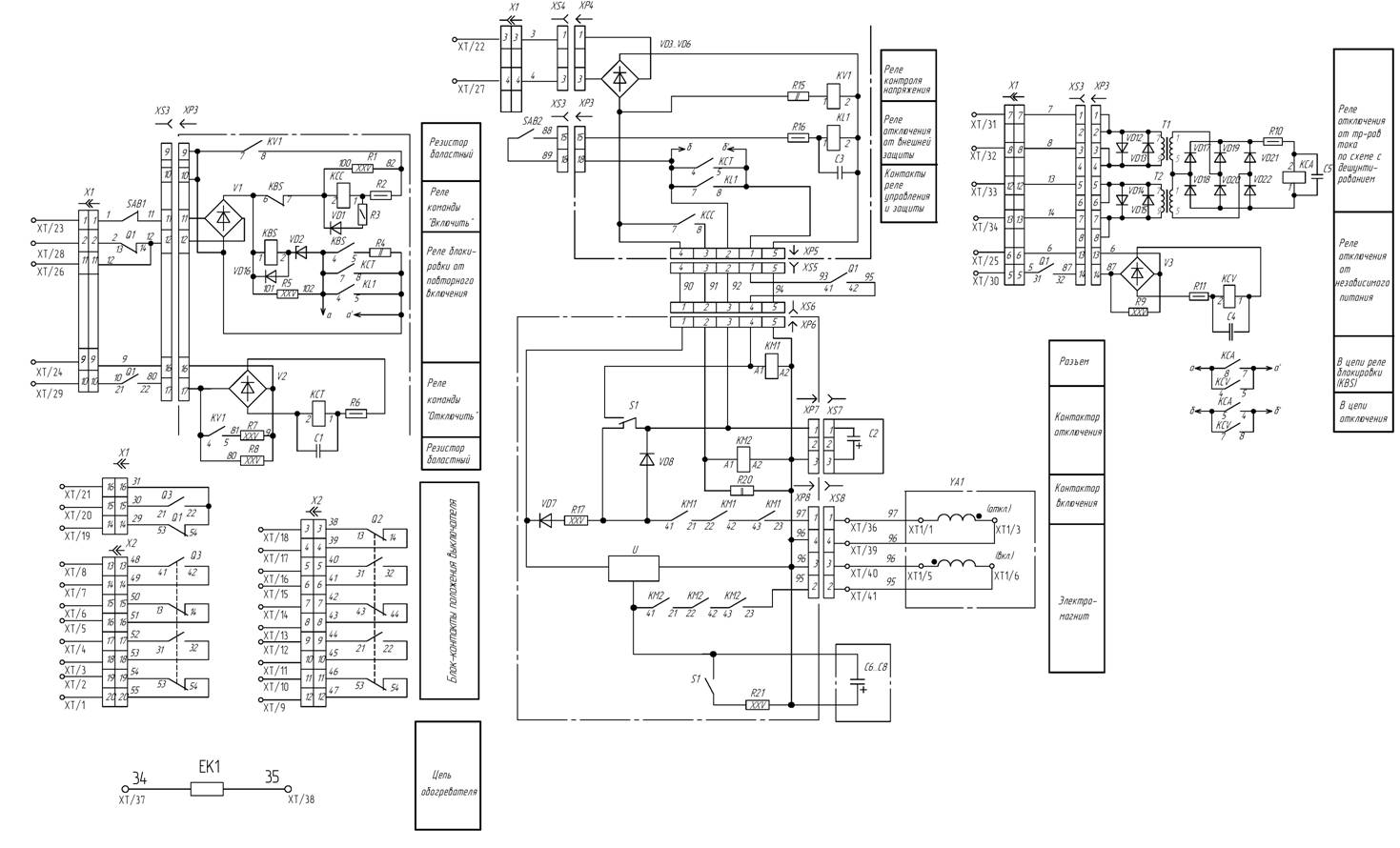

Рисунок Б2 - Схема электрическая принципиальная выключателей вакуумных серии ВР35НС. Вариант 2 (переменный и постоянный ток; с цепью отключения от независимого питания (KCVI и цепями отключения для схем с дешунтированием ККСАII

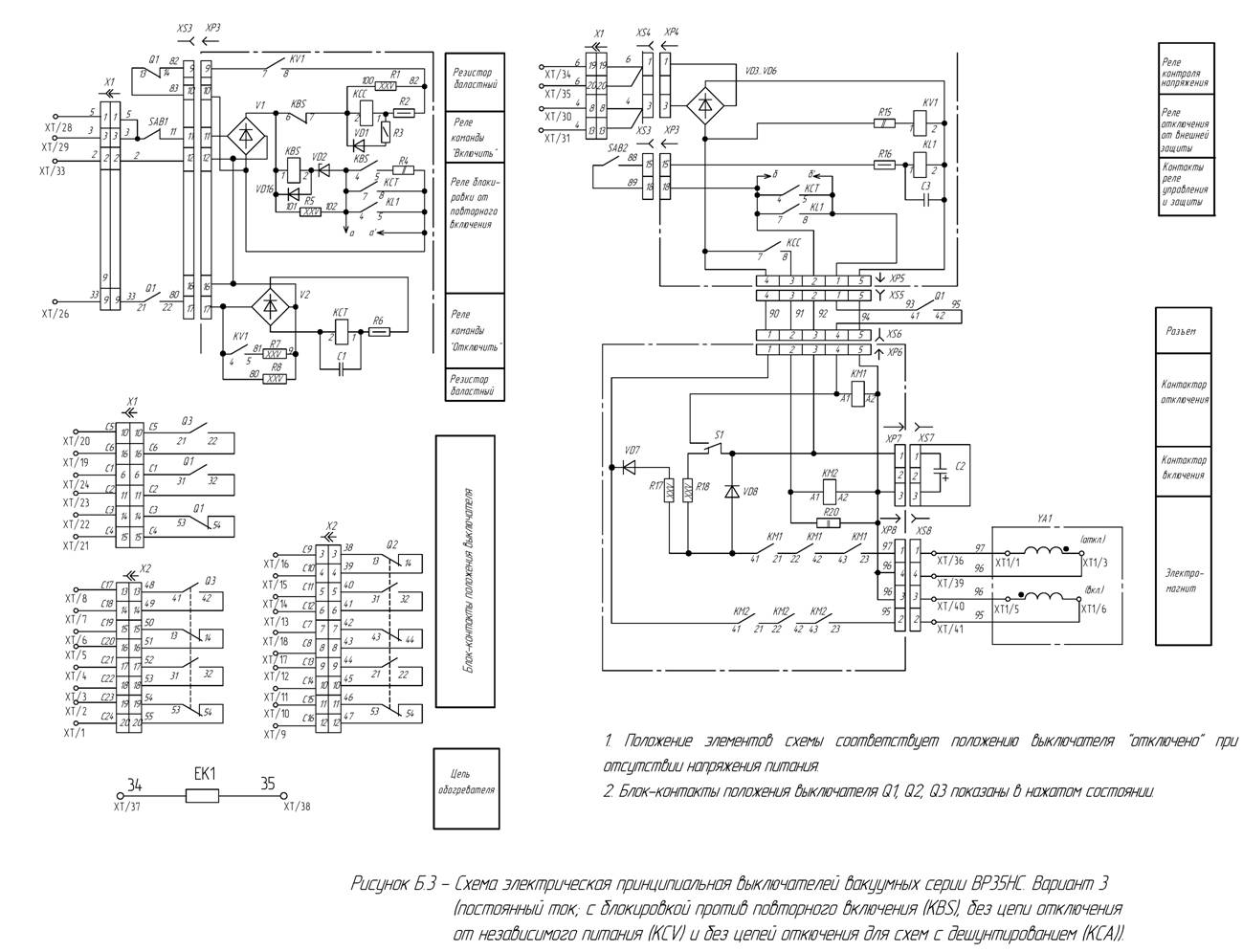

Продолжение приложения Б Редакция 7 НКАИ1085-09 НКАИ670049.021 ТИ
Извещение НКАИ 1-85-09 НКАИ.670049.021 ТИ
Приложение В.1
ОПРОСНЫЙ ЛИСТ №__________________________________________
Редакция 7
заказа выключателей вакуумных серии ВР35НС
(пример заполнения)
| 1 | Заказчик | ОАО "ИнГОК" | |||||||
| 2 | Название объекта | ПС 35/6 "Карьерная" | |||||||
| Технические данные выключателя | |||||||||
| 4 | Параметры главных цепей | Номинальное напряжение | кВ | 35 | |||||
| 5 | Номинальный ток отключения | кА | 20 | ||||||
| 6 | Номинальный ток | А | 1600 | ||||||
| 7 | Климатическое исполнение и категория размещения согласно ГОСТ 15150 | У1, УХЛ1,Т1 | У1 | ||||||
| 8 | Параметры вторичных цепей | Вариант электрической принципиальной схемы согласно ТУ (или ТИ) | 1 | ||||||
| 9 | Род тока и номинальное напряжение цепи электромагнита (YA1) | В | ~220 | ||||||
| 10 | Род тока и номинальное напряжение цепи отключения (КСТ) | В | ~220 | ||||||
| 11 | Род тока и номинальное напряжение цепи включения (КСС) | В | ~220 | ||||||
| 12 | Род тока и номинальное напряжение цепи отключения от независимого питания (КС^ | В | ~220 | ||||||
| 13 | Ток срабатывания цепей отключения для схем с дешунтированием (КСА) | А | 5 | ||||||
| Заказ необходимого оборудования | |||||||||
| 17 | Количество заказываемых однотипных выключателей 2 | ||||||||
| 18 | Структурное (условное) обозначение вакуумного ВР35НС-35-20/1600 У1 выключателя согласно ТУ (или ТИ) | ||||||||
| Заказ оборудования, поставляемого за отдельную плату | |||||||||
| 19 | Рама НКАИ.301211.161 да / нет | ||||||||
| 20 | Шкаф релейный неоперативного включения | Кол-во | 1 | ||||||
| 21 | Другое дополнительное оборудование | Кол-во | - | ||||||
| Ф.И.О., должность ответственного за заказ Инженер ПО УКСиР ОАО "ИнГОК" Мазур В.П. Контактные телефоны,факс 8 0564 33-76-77 Дата, подпись 07.04.2009 | |||||||||
| Спецификация для выполнения заказа | |||||||||
| 22 | Выключатель | Код выключателя Кол-во | 1 | ||||||
| 23 | Структурное (условное) обозначение | ||||||||
| 24 | Обозначение сборочного чертежа | ||||||||
| 25 | Принципиальная электрическая схема | ||||||||
| Изделия по заказу | |||||||||
| Наименование | Обозначение | Кол-во | |||||||
| 26 | |||||||||
| 27 | |||||||||
| 28 | |||||||||
| 29 | |||||||||
| 30 | |||||||||
| 31 | |||||||||
| 32 | |||||||||
| 33 | |||||||||
Спецификацию составил: Дата, подпись | |||||||||
Извещение НКАИ 1085-09 НКАИ.670049.021 ТИ
Приложение В.2
ОПРОСНЫЙ ЛИСТ №__________________________________________
Редакция 7
заказа выключателей вакуумных серии ВР35НС
| 1 | Заказчик | |||||||
| 2 | Название объекта | |||||||
| Технические данные выключателя | ||||||||
| 4 | Параметры главных цепей | Номинальное напряжение | кВ | |||||
| 5 | Номинальный ток отключения | кА | ||||||
| 6 | Номинальный ток | А | ||||||
| 7 | Климатическое исполнение и категория размещения согласно ГОСТ 15150 | У1, УХЛ1,Т1 | ||||||
| 8 | Параметры вторичных цепей | Вариант электрической принципиальной схемы согласно ТУ (или ТИ) | ||||||
| 9 | Род тока и номинальное напряжение цепи электромагнита (YA1) | В | ||||||
| 10 | Род тока и номинальное напряжение цепи отключения (КСТ) | В | ||||||
| 11 | Род тока и номинальное напряжение цепи включения (КСС) | В | ||||||
| 12 | Род тока и номинальное напряжение цепи отключения от независимого питания (КСУ) | В | ||||||
| 13 | Ток срабатывания цепей отключения для схем с дешунтированием (КСА) | А | ||||||
| Заказ необходимого оборудования | ||||||||
| 17 | Количество заказываемых однотипных выключателей | |||||||
| 18 | Структурное (условное) обозначение вакуумного выключателя согласно ТУ (или ТИ) | |||||||
| Заказ оборудования, поставляемого за отдельную плату | ||||||||
| 19 | Рама НКАИ.301211.161 да / нет | |||||||
| 20 | Шкаф релейный неоперативного включения | Кол-во | ||||||
| 21 | Другое дополнительное оборудование | Кол-во | ||||||
| Ф.И.О., должность ответственного за заказ Контактные телефоны,факс | ||||||||
| Дата, подпись | ||||||||
| Спецификация для выполнения заказа | ||||||||
| 22 | Выключатель | Код выключателя Кол-во | 1 | |||||
| 23 | Структурное (условное) обозначение | |||||||
| 24 | Обозначение сборочного чертежа | |||||||
| 25 | Принципиальная электрическая схема | |||||||
| Изделия по заказу | ||||||||
| Наименование | Обозначение | Кол-во | ||||||
| 26 | ||||||||
| 27 | ||||||||
| 28 | ||||||||
| 29 | ||||||||
| 30 | ||||||||
| 31 | ||||||||
| 32 | ||||||||
| 33 | ||||||||
Спецификацию составил: Дата, подпись | ||||||||
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
| Изм | Номера листов | Всего листов в докум. | № докум. | Входной № сопроводительного докум. и дата | Подп. | Дата | |||
| измененных | замененных | новых | аннулированных | ||||||
| 1 | все | НКАИ876-05 | 250405 | ||||||
| 2 | все | НКАИ1059-05 | 020605 | ||||||
| 3 | все | НКАИ1835-05 | 310805 | ||||||
| 4 | все | НКАИ 79-07 | 040407 | ||||||
| 6 | все | НКАИ 1982-07 | 150607 | ||||||
| 7 | все | НКАИ 1085-09 | |||||||
