Выключатель вакуумный серии ВГГ-10

Техническая информация ВУИЕ.670049.006 ТИ

Данная информация предназначена прежде всего для специалистов институтов, проектных и эксплуатационных организаций, которые занимаются проектированием и модернизацией распределительных устройств переменного тока с номинальным напряжением 10 кВ и заменой трехполюсных маломасляных выключателей типа МГГ-10

1 Общие сведения

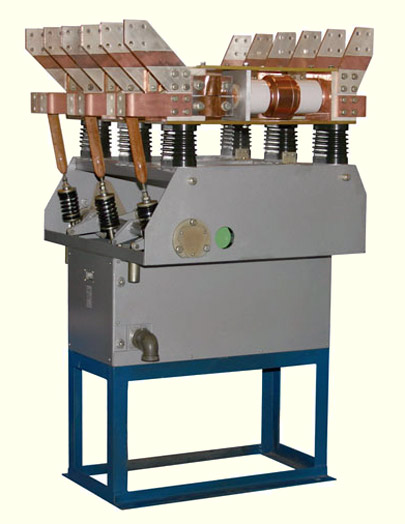

Вакуумные выключатели серии ВГГ-10 соответствуют техническим условиям ТУ3414-014-05755513-2005 и ГОСТ 687-78. Выключатель предназначен для выполнения коммутационных операций в нормальных и аварийных режимах работы в трехфазных цепях переменного тока напряжением 10 кВ, частотой 50 Гц.

По требованию заказчика выключатель может поставляться со шкафом управления.

Выключатели серии ВГГ-10 в основном предназначены для замены выключателей серии МГГ-10, находящихся в эксплуатации, а также для вновь разрабатываемых распределительных устройств.

Основные преимущества выключателя ВГГ-10 по сравнению с МГГ-10:

механический ресурс - 10000 циклов ВО;

коммутационный ресурс:

при номинальном токе 4000 А - 10000 циклов ВО; при номинальном токе 5000 А - 6000 циклов ВО; при номинальном токе отключения - 30 циклов ВО;

значительное сокращение объема работ при обслуживании выключателя в эксплуатации;

отсутствие выброса газов, масла при выполнении операций отключения;

снижение массы выключателя и токов потребления привода.

2 Структура условного обозначения выключателя.

Пример записи обозначения выключателя серии ВГГ-10 предназначенного для сетей переменного тока частоты 50 Гц, номинальным напряжением 10 кВ, номинальным током 4000 А и номинальным током отключения 63 кА, климатическим исполнением У и категорией размещения 3.

ВГГ-10/63-4000 У3 ТУ 3414-014-05755513-2005

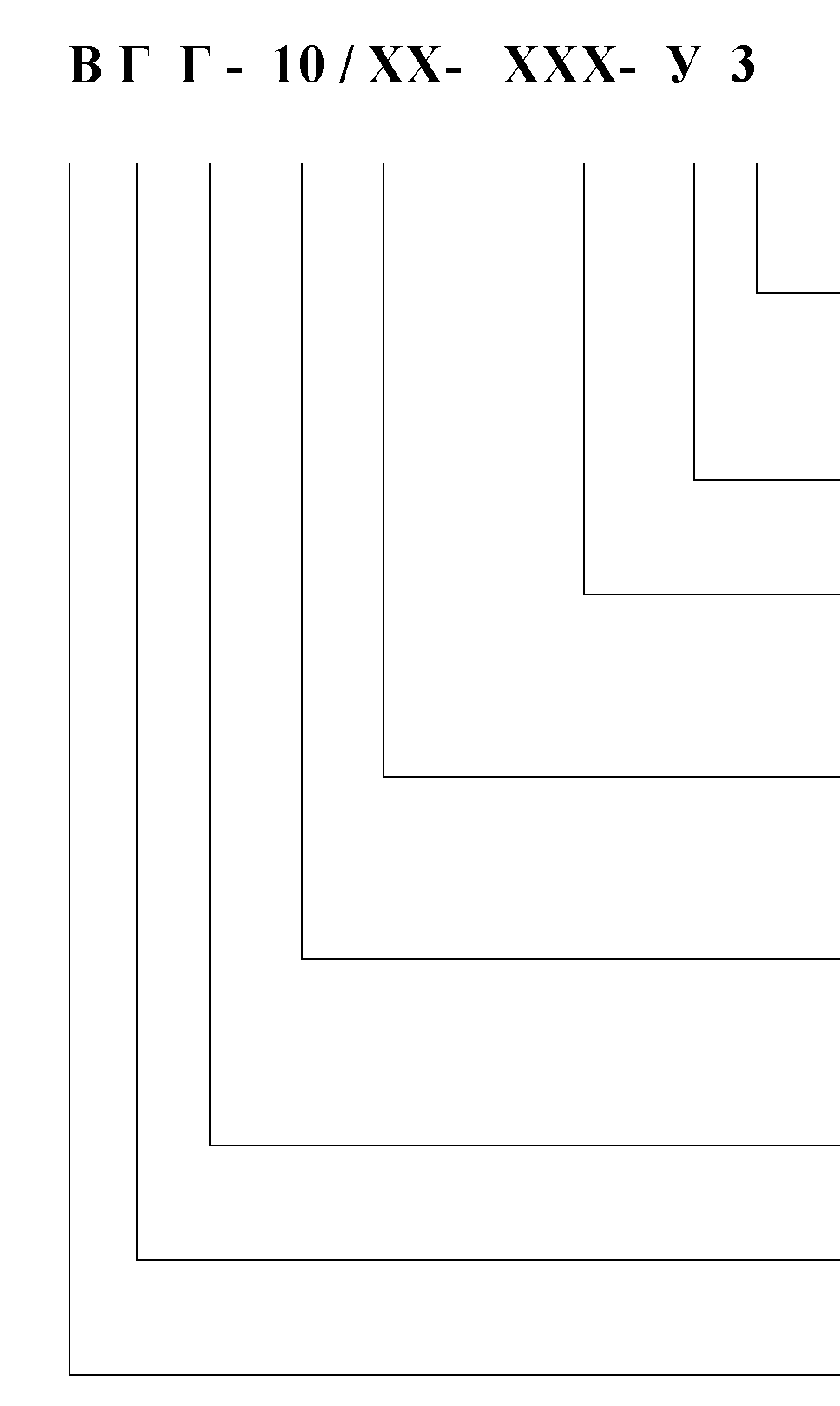

Категория размещения в соответствии с ГОСТ 15150-69 Климатическое исполнение в соответствии с ГОСТ 15150-69 Номинальный ток, А Номинальный ток отключения, кА Номинальное напряжение, кВ Условное обозначение конструктивного исполнения Генераторный Выключатель вакуумный

"
