4 Конструкция и принцип действия

Принцип действия выключателя основан на гашении в вакууме, электрической дуги возникающей при размыкании контактов.

Выключатель (рис. 1) представляет собой коммутационный аппарат, три полюса 3 которого установлены на раме 1. Выключатель управляется электромагнитным приводом 2. Внутри рамы выключателя расположены: две отключающие пружины 8, два масляных буфера 9, вал выключателя. На валу предусмотрены два механических указателя 10 положения выключателя. На раме установлены изоляционные перегородки 11, для обеспечения необходимой электрической прочности между полюсами. Токоподводящие шины присоединяются к токоотводам 12.

Конструкция полюса

Полюс выключателя (рис. 2) установлен на опорные изоляторы 1.

Дугогасительная камера 2 закреплена на токоведущем кронштейне 3 и расположена горизонтально. Токосъем с подвижного контакта осуществляется 4-мя гибкими связями 5. Подвижный контакт приводится в движение с помощью вала выключателя 7 (рис. 1) через изоляционную тягу 5 и пружинный механизм 6. Пружинный механизм обеспечивает необходимое поджатие контактов дугогасительной камеры во всех режимах работы на протяжении всего периода эксплуатации выключателя. Дополнительная регулировка контактных пружин не требуется.

Привод (рис. 3) содержит включающий электромагнит 1, блок управления 2 удерживающий выключатель во включенном положении, механизм 10 для передачи движения от электромагнита 1 к тягам 5 (рис. 1), блок-контакты 3 управления приводом, сигнальные блок-контакты 4, контактор 7, реле блокировки "против прыгания" 8.

Механизм 10 (рис. 2) образован парой рычагов 11, расположенных на общем валу 12 с возможностью их взаимного вращения. Рычаги 11 соединены с траверсой 5, снабженной собачкой, которая связана со штоком электромагнита 1 (рис. 3).

Шкаф управления (рис. 4) обеспечивает хороший доступ и удобство обслуживания вторичных цепей управления. В шкаф управления входят электрический счетчик поз. 1, лампы поз. 2 и 3, переключатели поз. 4 и 5, кабельные вводы поз. 6. Схема электрическая принципиальная и соединений приведена в приложении Б (рисунок Б.2).

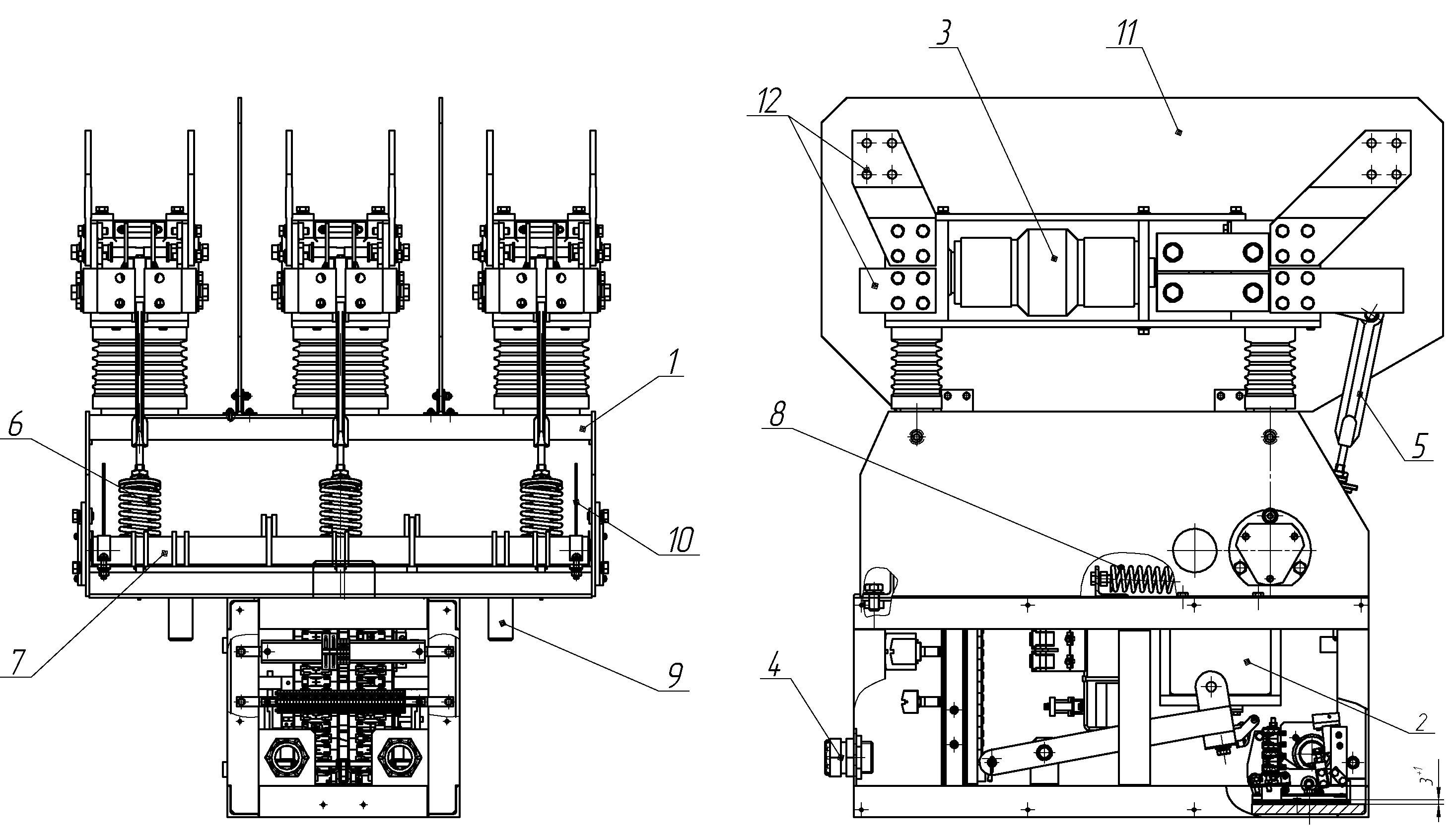

Рисунок 1. Общий вид выключателя

1 - рама; 2 - электромагнитный привод; 3 -полюс; 4 -кабельный ввод; 5 - изоляционная тяга; 6 - механизм пружинный; 7 - вал выключателя; 8 - отключающая пружина; 9 - буфер; 10 - указатель; 11 - изоляционная перегородка; 12 - шины.

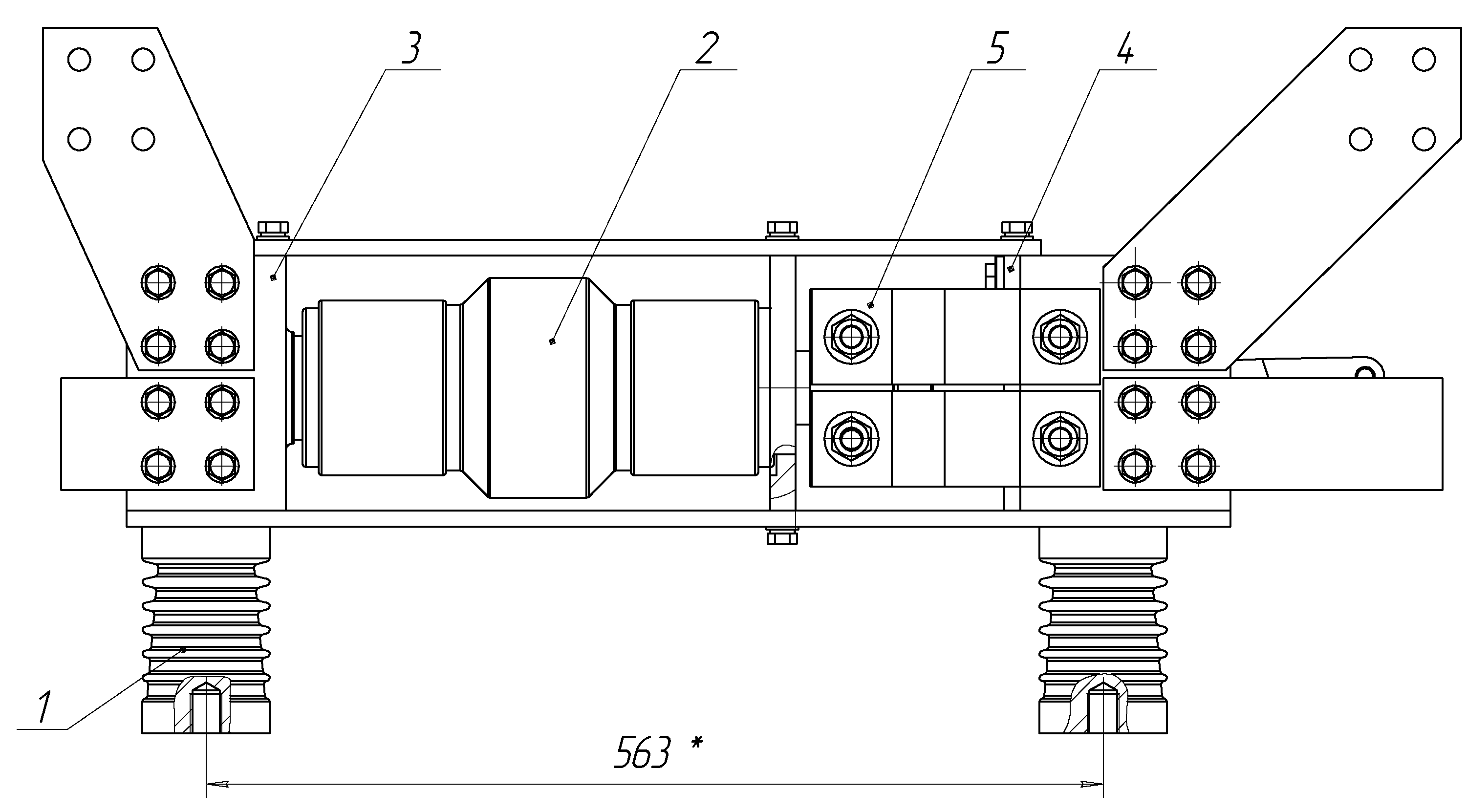

Рисунок 2 Полюс выключателя

1 - опорный изолятор; 2 - вакуумная камера;3, 4 - токоведущие кронштейны; 5 - гибкая связь.

Рисунок 3 Электромагнитный привод

1 - электромагнит включения; 2 - блок управления; 3 - блок-контакты управления приводом; 4 - сигнальные блок-контакты; 5 - траверса; 6 - собачка; 7 - контактор; 8 - реле блокировки "против прыгания"; 9 - счетчик; 10 - механизм; 11 - рычаги; 12 - вал.

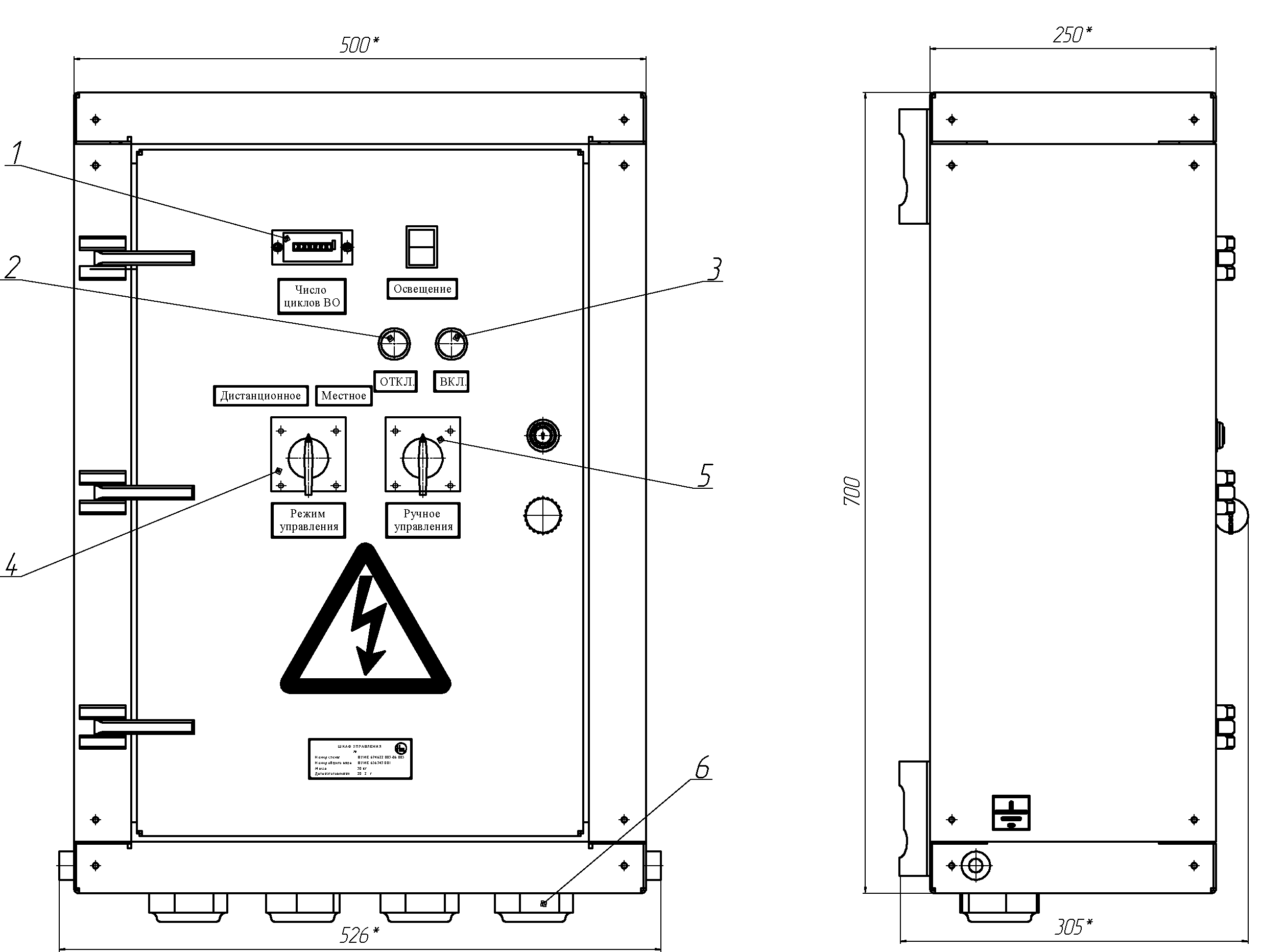

Рисунок 4 Масса 40 кг

1- счетчик; 2, 3- лампы; 4- переключатель режима управления; 5- переключатель ручного управления; 6- пластиковый метрический кабельный ввод

Работа привода при включении

Включение выключателя обеспечивается электромагнитом включения YA2 (приложение Б). Для осуществления включения выключателя команда на включение подается в цепь катушки контактора КМ через размыкающие блокировочные контакты включения SA1 и размыкающий контакт реле "против прыгания" К, при этом контактор своими контактами замыкает силовую цепь питания электромагнита включения YA2. Сердечник включающего электромагнита 1 (рис. 3), связанный с траверсой 5, поворачивая рычаги 11 по часовой стрелке При этом изоляционные тяги 11 (рис. 1) перемещаются вверх, поджимая контактные пружины контактного узла и отключающие пружины 8 (рис. 1) выключателя, и производят включение выключателя. При перемещении поворотных рычагов 11 вниз собачка 6, траверсы 5 входит в зацепление с рычагом блока управления, который удерживает механизм во включенном положении.

По окончании операции включения блок-контакты SA1, размыкают цепь питания катушки контактора КМ, который обеспечивает разрыв цепи питания электромагнита включения.

Работа привода при отключении

Для отключения выключателя команда подается в цепь питания электромагнита отключения YA1 через замыкающие блокировочные контакты, блок управления расцепляется. Под действием отключающих пружин выключателя происходит размыкание контактов камеры и отключение выключателя. Уменьшение скорости подвижных частей в конце хода при отключении обеспечивается буфером.

При отключении выключателя контактом SA1 (приложение Б) размыкается цепь питания электромагнита отключения YA1. Реле "против прыгания" К предотвращает многократные повторные операции "В" и "О" в случае одновременного присутствия в цепях управления команды на включение и команды на отключение.

В выключателе имеется 20 пар свободных блок-контактов для подключения внешних цепей

При наличии перемычки между замыкающими и размыкающими контактами каждого контактного узла сигнальных контактов SA2 можно использовать оба контакта, при этом контакты имеют нормальную коммутационную способность. При использовании только одного из двух контактов каждого контактного узла, он имеет повышенную коммутационную способность. Перемычка при этом должна быть снята.

При одновременном использовании замыкающего и размыкающего контактов снятие перемычки, установленной между замыкающим и размыкающим контактами, не допускается.

Коммутационная способность контактов приведена в таблице 2.

Таблица 2

Шкаф управления

Шкаф управления выключателем ВГГ-10 обеспечивает местное оперирование выключателем, а именно:

свободный доступ эксплуатационному и техническому персоналу для оперирования выключателем и проведения наладочных работ;

возможность подключения кабелем цепей управления сигнализации и питания к главному щиту управления;

возможность выбора режима управления выключателем (местный или дистанционный);

возможность ручного управления операциями "О" и "В"

возможность подключения к свободным сигнальным контактам.

В шкафу предусмотрена индикация положения "включено" и "отключено". Соединение шкафа управления и выключателя осуществляется при помощи жгутов (в металлорукаве) через кабельные вводы. Длина жгутов оговаривается в заказе на шкаф управления.

Шкаф управления может поставляться в подвесном и напольном (на

подставке) исполнениях.

Схема соединения выключателя и шкафа управления осуществляется при помощи жгутов в металлорукаве согласно приложения В и схеме электрической принципиальной и соединений согласно приложения Б (рис.Б.2).

Габаритно-присоединительные размеры шкафа управления приведены в приложении Д.
