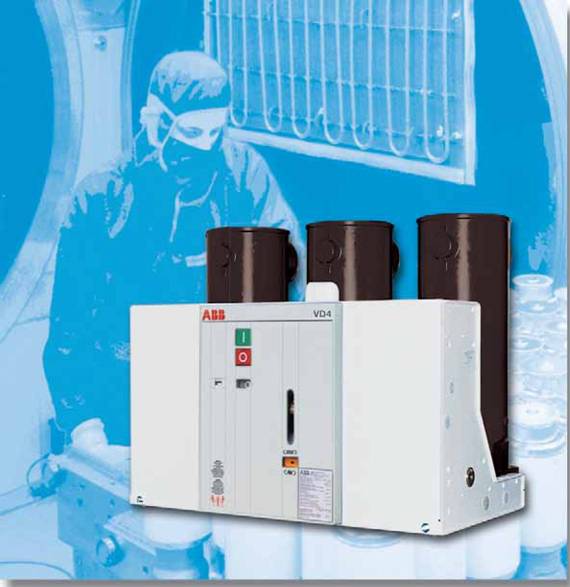

VD4 вакуумный выключатель большой мощности производства ABB.

Инструкция по установке и эксплуатации BA 359/10 E

Ваша безопасность - важнее всего!

Вот почему мы начинаем нашу инструкцию с этого раздела:

Устанавливайте оборудование только в специально оборудованных помещениях, предназначенных для электрического оборудования.

Удостоверьтесь, что все работы по установке и обслуживанию производятся только специалистами по электрическому оборудованию.

Проводите все операции согласно стандартам (DIN VDE/МЭК/ГОСТ), местными стандартами и законами энергокомпаний, стандартами безопасности.

Изучите все инструкции по установке и работе с распределительными устройствами и корпусами для установки выключателей.

Опасность!

Уделите большое внимание пунктам этой инструкции, обозначенный этим предупреждающим символом.

Убедитесь что не достигаются критические значения для ячеек и шкафов в процессе эксплуатации.

Оставляйте в доступном для всех, связанных с эксплуатацией данного оборудования людей, месте эту инструкцию.

Сотрудники эксплуатационники обязаны четко придерживаться всех норм и правил эксплуатации распределительных устройств.

В случае возникновения вопросов - обращайтесь в сервисную службу компании АББ.

1 Введение

1.3 Условия работы

Общее (Рисунки 2/1 и 2/2)

Вакуумные выключатели типа VD4 применяются для внутренней установки в ячейках с воздушной изоляцией. Их переключающая способность покрывает все возможные требования заказчика как при номинальных значениях параметров, так и при критических, а именно токов короткого замыкания, в пределах параметров их технического задания.

Вакуумные выключатели имеют несколько преимуществ при использовании в сетях с большим числом коммутаций номинальных токов и/или где предполагается определенное количество отключений токов короткого замыкания. Выключатели типа VD4 применяются для АПВ и имеют высокую надежность срабатывания при длительном использовании.

Вакуумные выключатели типа VD4 имеют общий дизайн и могут применятся как в фиксированном виде так и на выкатном элементе. Общая структура показана на Рисунках 2/1 и 2/2.

Стандарты и спецификации

Производство ячеек

Ячейки проектируются в соответствии со следующими спецификациями и согласно DIN VDE и соответственных значений в МЭК:

VDE 0670, part 1000/МЭК 60694

VDE 0671, part 100/МЭК 62271-100.

Установка и эксплуатация

При установке и эксплуатации следует согласоваться со следующими спецификациями:

DINVDE0101, силовые установки до AC 1кВ

VDE 0105, Эксплуатация и установка

DIN VDE 0141, Система заземления для устройств превышающих номинальное напряжение 1 кВ

Техника безопасности при эксплуатации электрооборудования, заверенная соответствующими организациями.

В Германии, такими документами являются:

- Стандарты по Работе и Охраны Труда и Здоровья BGV A1 и BGV A3

Инструкции по работе с соответствующими материалами и установками

Уточнения к ним, прописанные внутри компании АББ.

Нормальные условия эксплуатации

Спроектировано по VDE 0670, part 1000, общей спецификации по производству ячеек и в соответствии с стандартом МЭК 60694, с такими граничными значениями:

Окружающая температура:

Максимальная +40 °C

Максимальная среднесуточная +35°C

Минимальная (в соответствии

с классом «минус 5») -5 °C

Влажность:

среднее значение относительной влажности, посчитанной в течении периода 24 часов, не превышает 95%

среднее значение давления пара воды, посчитанная в течении периода 24 часов, не превышает 2,2 kPa

среднее значение относительной влажности, посчитанной в течении периода месяца, не превышает 90%

среднее значение давления пара воды, посчитанная в течении периода месяца, не превышает 1,8 kPa

Максимальная высота над уровнем моря: < 1000 м.

Специальные условия эксплуатации

Такие условия должны быть согласованы между производителем и заказчиком. Производитель должен заверить все специальные условия эксплуатации оборудования:

Максимальная высота над уровнем моря 1000 м:

Разрешить для снижения диэлектрической прочности воздуха.

Повышенная окружающая температура:

Снижается пропускная способность.

Обеспечить дополнительную вентиляцию для распределения теплоты.

Климатические условия:

Избегайте опасности коррозии или других повреждений в области:

с высокой влажностью и / или

с частыми колебаниями температуры.

Осуществляйте превентивные меры (например, электрические обогреватели), чтобы исключить появление конденсата.
