2 Технические параметры

Когда рабочее напряжение ниже номинального, применяются такие же значения как для номинального. Более высокие параметры по запросу.

Специальный (без каркаса) с моторным приводом с базовыми пускателями.

4000 A с принудительным охлаждением

Специальная версия для генераторных выключателей.

135 kA возможно

2.1 Технические параметры выключателей

Номинальное напряжение кВ	10	10
Максимальное рабочее напряжение кВ	12	17.5
Номинальная частота Гц	50/60	50/60
Напряжение грозового импульса кВ	75	95
Напряжение удержания при номинальной частоте кВ	28	38
Уровень восстанавливающегося напряжения кВ /ре	0.34	0.42
Пик восстанавливающегося напряжения кВ	20.6	30
Номинальная последовательность операций	O-3 мин-СО-3 мин-CO Ном
последовательность операций повторного переключения	0-0.3 s-CO-3 мин-СО

Руководящий принцип значений функции времени при номинальном напряжении питания:
Время включения	приблиз. 60 мс
Время отключения	< 45 мс1)
Время дуги (при 50 Гц)	< 15 мс
Время размыкания	< 60 мс*
Минимальное время на команду включения	20 мс (120 мс ** )
Минимальное время на команду отключения	20 мс * ( 80 мс 3)***

Тип выключ.	Номин. напряж.	Номин. ток	Номинал. ток короткого замыкания	Ток короткого замыкания ассимет- симметр.61	Пиковое значение тока включения ричный ****	Длит. тока к.з.	Межпол. рас- стояние	Вес 7>	Наибольшее допустимое число операций вакуумного прерывателя Рисунок 2/3
VD4..	кВ	A	кА	кA	кA	с	mm	c. кг	Страница 8 и 9
1231-25	12	3150	25	27.3	63	3	275	260	Диаграмма B
1240-258)		4000					275	260	Диаграмма B
1231-31		3150	31.5	34.3	80	3	275	260	Диаграмма C
1240-318)		4000					275	260	Диаграмма C
1231-409)		3150	40	43.6	100	3	275	260	Диаграмма D
1240-408)9)		4000					275	260	Диаграмма D
1212-50		1250	50	54.4	12510)	3	210/275	147/155	Диаграмма E
1216-50		1600					210/275	147/155	Диаграмма E
1220-50		2000					210/275	147/155	Диаграмма E
1225-50		2500					275	159	Диаграмма E
1231-50		3150					275	260	Диаграмма E
1240-508)		4000					275	260	Диаграмма E
1212-63		1250	63	65.5	158	3	275	265	Диаграмма F
1216-63		1600					275	265	Диаграмма F
1220-63		2000					275	265	Диаграмма F
1225-63		2500					275	265	Диаграмма F
1231-63		3150					275	265	Диаграмма F
1240-638)		4000					275	265	Диаграмма F
1731-20	1 7.5	3150	20	21.8	50	3	275	260	Диаграмма A
1740-208)		4000					275	260	Диаграмма A
1731-25		3150	25	27.3	63	3	275	260	Диаграмма B
1740-258)		4000					275	260	Диаграмма B
1731-31		3150	31.5	34.3	80	3	275	260	Диаграмма C
1740-318)		4000					275	260	Диаграмма C
1712-40		1250	40	43.6	100	3	210/275	147/155	Диаграмма D
1716-40		1600					275	155	Диаграмма D
1720-40		2000					275	155	Диаграмма D
1725-40		2500					275	159	Диаграмма D
1731-40		3150					275	260	Диаграмма D
1740-408)		4000					275	260	Диаграмма D

*90.115 мс для генераторных выключателей

**Если контакты активирующего реле не могут самостоятельно прервать ток катушек

***60 мс для генераторных выключателей

****120 мс для генераторных выключателей

***** 75...100 мс для генераторных выключателей

2.2 Технические параметры

Катушек управления и блокировки

2.3 Технические параметры

Моторизированного привода

Groschopp- Двигатель
Напряжение питания	Потребляемая энергия1)	Защита двигателя (ABB-Stotz m.c.b.)	Время заряда (макс)6)
V	ВА/Вт	A	s
AC
110	260	1.6 S 281UC-K	10
220	260	0.75	10
240	260	0.75	10
DC
60	240	3.0 S 282UC-K	10
110	230	1.6	10
125	260	1.6	10
220	240	0.75	10
240	260	0.75	10

5> Номинальное напряжение питания AC:240 В,DC: 125 и240 В

6> При номинальном напряжении питания

7> При номинальном токе короткого замыкания 63 kA

Gefeg-Двигатель7'
Напряжение питания	Потребляемая энергия1)	Защита двигателя (ABB-Stotz m.c.b.)	Время заряда (макс)6)
V	ВA/Вт	A	с
AC
110	150	1.6 S 281UC-K	15
220	1 50	0.75	15
240	170	0.75	15
DC
24	130	4.0 S 282UC-K	15
48	130	3.0	15
60	130	2.0	15
110	1 40	1.0	15
125	160	1.0	15
220	1 40	0.75	15
240	1 50	0.75	15

1> Приблизительные значения

2> С коротко заземленными трансформаторами тока

3> Номинальное напряжение питания AC: 110 и 220 В, DC:

24, 48, 60, 110 и 220 В 4> Обратитесь к RN3U

Оборудование		Характеристики 1) AC DC Ва Вт
Катушка отключения OFF	-Y2 3), -Y9 3)	250	250
	-Y2 5), -Y9 5)	310	310
Катушка включения ON	-Y3 3)	250	250
	-Y3 5)	310	310
Блокировочные магниты	-Y1 3) 5)	10	10
Катушки минимального напряжения:	-Y4
• без задержки 3) 5)		11	10
• с задержкой 4)		10	-
Косвенное токовое реле с трансформатором тока:	-Y7
• двухфазное		3.5 2) /15	-
• трехфазное		2.0 2) /15	-

VD4, на 12 кВ, межполюсное расстояние 275 мм

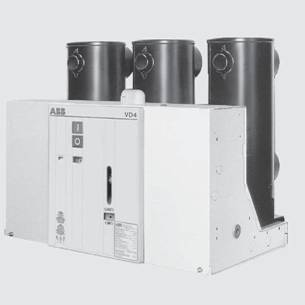

Рисунок 2/1: Вакуумный выключатель, тип VD4, на 12 кВ, межполюсное расстояние 275 мм, со стороны привода

VD4, на 12 кВ, межполюсное расстояние 210 мм

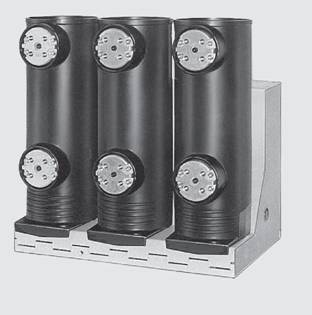

Рисунок 2/2: Вакуумный выключатель, тип VD4, на 12 кВ, межполюсное расстояние 210 мм, со стороны полюсов

2.4 Допустимое число коммутаций вакуумных дугогасительных камер в зависимости от тока отключения

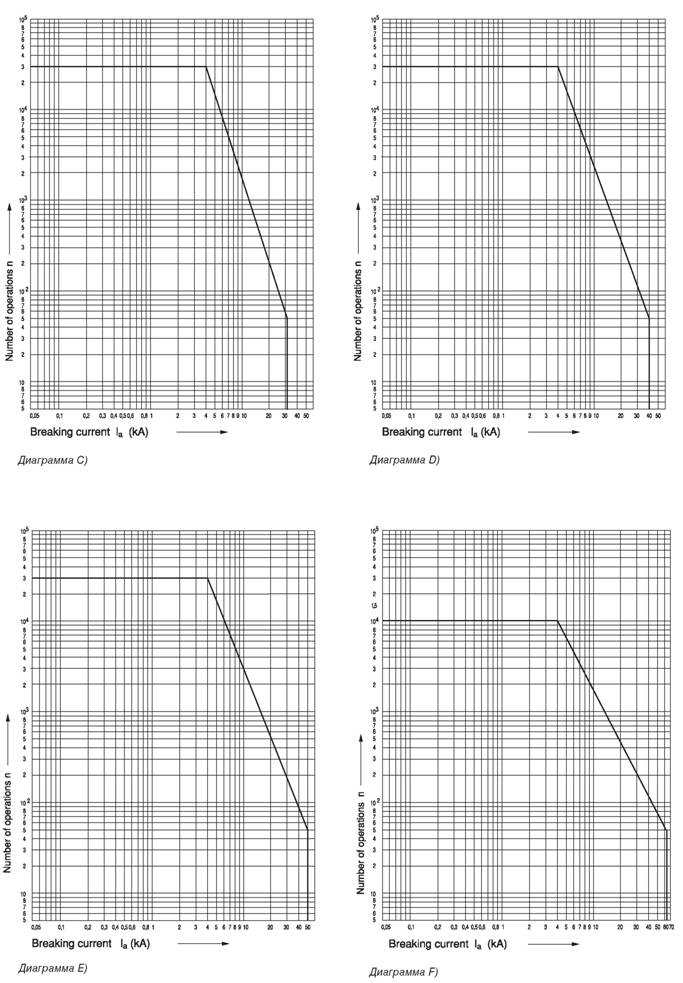

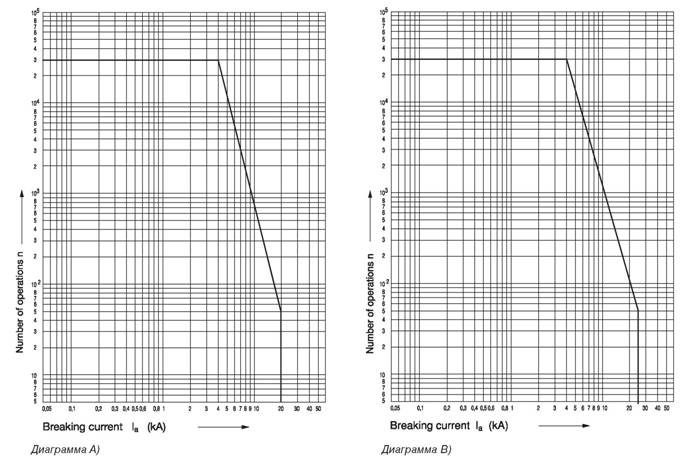

Рисунок 2/3: Допустимое число коммутаций дугогасительной камеры n как функция тока отключения I. (Смотрите раздел 2.1 - Техническая спецификация 6)

Рисунок 2/3: Допустимое число коммутаций дугогасительной камеры n как функция тока отключения I (Смотрите раздел 2.1 - Техническая спецификация 6)"
