ВАБ-43 выключатель постоянного тока - Механизм и магнитная система выключателя ВАБ-43

1. ВАБ-43 выключатель постоянного тока
2. Механизм и магнитная система выключателя ВАБ-43

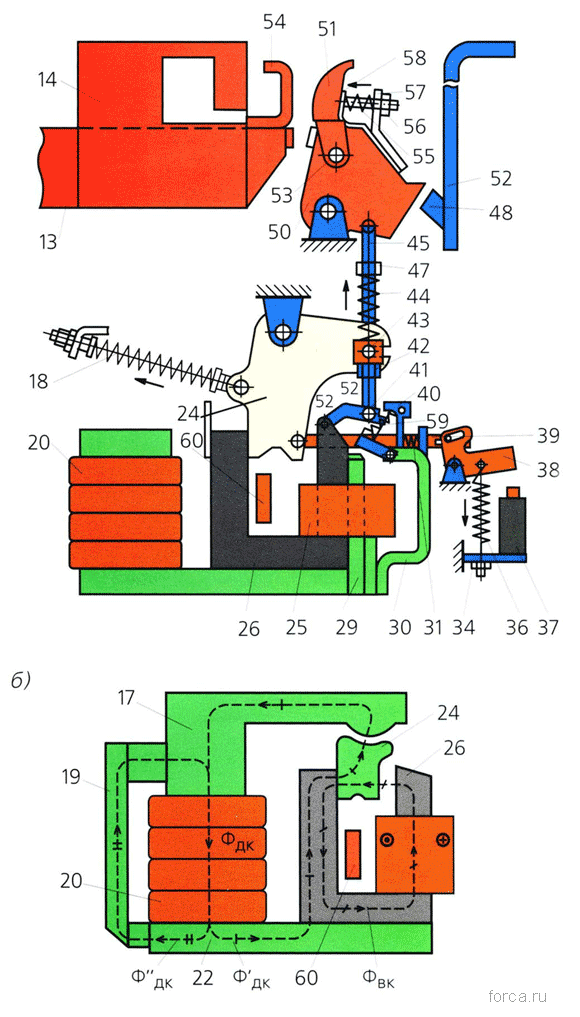

МЕХАНИЗМ ВЫКЛЮЧАТЕЛЯ (а) И ЕГО МАГНИТНАЯ СИСТЕМА (б) В ОТКЛЮЧЕННОМ ПОЛОЖЕНИИ (В НАЧАЛЕ ВКЛЮЧЕНИЯ):

фдК - магнитный поток держащей катушки;

Ф'дк и Ф"дК - составляющие потока Фдк;

Фвк - магнитный поток включающей катушки
