Устройство выключателя ВАБ-43

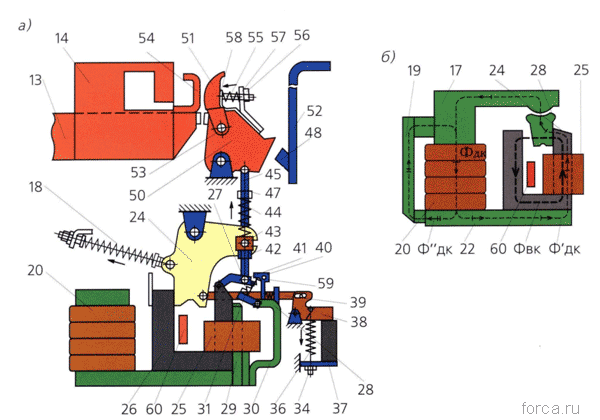

Механизм выключателя (а) и его магнитная система (б) в предвключенном положении (в конце включения)

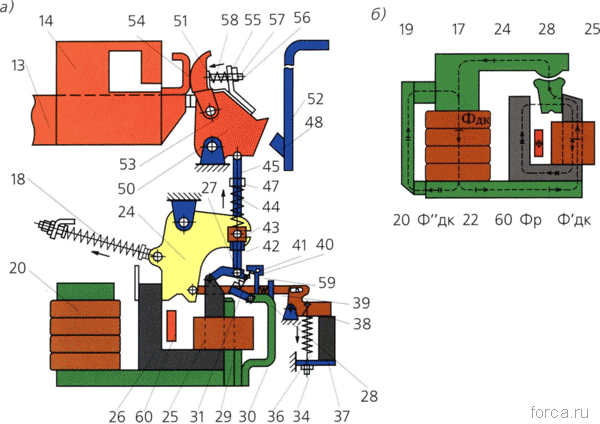

Механизм выключателя (а) и его магнитная система (б) во включенном положении: Фр - размагничивающий поток
1 - деионизирующая решетка; 2 - болт; 3 - внутренняя перегородка; 4 - наконечник полюса; 5 - V - образный щит; 6 - полюс магнитопровода; 7 - внешний щит; 8 - косынка для установки дугогасительной камеры; 9 и 12 - дугогасительные рога; 10 - гибкая связь; 11 - прорезь косынки; 13 и 21 - контактные выводы; 14 и 50 - главные контакты; 15 - полюс магнитного дутья; 16 - изоляционное основание; 17 и 22 - брусья магнитопровода; 18 - отключающая пружина; 19 - магнитный шунт; 20 - держащая катушка; 23 - индуктивный шунт; 24 - якорь; 25 - включающая катушка; 26 - П - образный сердечник; 27 - ось; 28 - якорек механизма свободного расцепления; 29 - сердечник; 30 - магнитопроводящая скоба; 31 - пружина; 32 - изоляционное основание; 33 и 35 - металлические экраны; 34 - гайка; 36 - пружина; 37 - блок – контакты выключателя; 38 - рычаг; 39 - тяга ; 40 - защелка; 41 - зуб рычага; 42 - гайка; 43 - ось; 44 - пружина; 45 - тяга; 46 - гибкая связь; 47 - гайка; 48 - упор; 49 - изоляционный экран; 51 и 54 - дугогасительные контакты выключателя; 52 - скоба; 53 - ось; 55 - пружина; 56 - гайка ;57 - скоба; 58 - гибкая связь; 59 - пружина; 60 - размагничивающий виток
