- Чертежи серии 3.407.1 - 143
9 Ведомость рабочих чертежей основного комплекта
| Лист | Наименование | Примечание | ||
| Чертежи марки АС | ||||
| 1 | общие данные (начало) | |||
| 2 | общие данные (окончание) | |||
| 3 | Установка разъединителей на опорах В/1 10 кВ. Обзорный лист | |||
| 4 | Спецификация | |||
| 5 | Установка разъединителей РЖВ,1б и Р/1КВ на промежуточной опоре П10-2 | |||
| 6 | Установка разъединителей РУ1КВ.1& и Р/1КВ на концевой опоре К10-1 (А10-1) | |||
| 7 | Установка разъединителей Р/1К,1в и Р/1К на анкерной опоре А10-1 | |||
| 8 | Установка разъединителя Р/1К,1а на ответвительной анкерной опоре ОА10-1 | |||
| 9 | Установка разъединителя РАК на ответвительной анкерной опоре ОА10-1 | |||
| 10 | Установка разъединителя Р/1К,1а и кабельной муфты на концевой опоре К10-1 | |||
| Наименование | Примечание | |||
| Чертежи марки ЗС | ||||
| 1 | Варианты применения РП в сетях 10 кВ | |||
| Обозначение | Наименование | Примечание |
| Ссылочные документы | ||
| Серия 3,407,1 - 143 | Типовые строительные конструкции, изделия и узлы. Железобетонные опоры ВУ1 10 кВ | |
| ТУ 34-09-11232-87 | Колпачки | |
| ТУ 34-13-10273-88 | Зажимы соединительные плашечные типа ПА, Зажимы петлевые плашечные типа ПС-1/3-1 | |
| ТУ 34-13-10619-91 | Изоляторы фарфоровые типа ШФУ 10 | |
| ТУ 34-13-11214-87 | Изолятор ШФ 20Г | |
| ТУ 34-13-11229-87 | Изолятор ШФ 10Г | |
| Обозначение | Наименование | Примечание |
| Прилагаемые документы | ||
| 3,407,1 - 143,8,66 | кронштейн РА4 | |
| 3.407,1 - 143,8,61 | Кронштейн Р4 | |
| 3,407,1 - 143,8,2 | Траверса ТМ2 | |
| 3,407,1 - 143,8,55 | Кронштейн КИ1 | |
| 3.407,1 - 143,8,56 | Скова КИЗ | |
| 3,407,1 - 143,8,68 | Хомуты Х7, Х8 | |
| 3,407,1 - 143,8,54 | Проводник ЗП1 | |
Ведомость ссылочных и прилагаемых документов
Установки разъединителей РУ1К и РУ1КВ на железобетонных стоиках СВ110 опор В/1 10 кВ
| на промежуточной опоре П10-4 | Крлк на концевой опоре К10-2 | Арлк на анкерной опоре А10-2 | ОАрлк на ответвительной анкерной опоре ОА10-2 | КрлкК на концевой опоре K10-2 с кабельной муфтой |
 |  |  |  |  |
Узлы, элементы и детали, входящие в комплектацию рассматриваемых в проекте опор ВЛ в спецификацию не включены и должны приниматься по спецификации типового проекта 3,407,1-143, док,3,407,1-143,1,4 и др,
| Марка, поз, | Обозначение | Наименование | Кол-во на установка | Масса ед, кг | 1C. | |||||
| Прлк | Крлк | Арлк | ОАрлк | КрлкК | Приме чание | |||||
| Стальные конструкции | ||||||||||
| РА4 | 3,407,1-143.8,66 | Кронштейн РА4 | 1 | 1 | 1 | 1 | — | 1,5 | ||
| Р4 | 3.407,1-143,8.61 | Кронштейн Р4 | — | — | — | — | 3 | 1,5 | ||
| ТМ2 | 3,407.1-143.8,2 | Траверса ТМ2 | — | — | — | — | 1 | 10.9 | ||
| КМ1 | 3.407.1-143,8.55 | кронштейн КМ1 | — | — | — | — | 1 | 2.7 | ||
| КМ3 | 3.407,1-143,8.56 | Скова КМЗ | — | — | — | — | 4 | 0,6 | ||
| Х7 | 3,407,1-143,8.68 | Хомут Х7 | 1 | 1 | 1 | 1 | 1 | 0,7 | ||
| Х8 | 3.407.1-143,8.68 | Хомут Х8 | — | — | — | — | 4 | 0.8 | ||
| ЗП1 | 3.407,1-143,8,54 | Проводник ЗП1 | 4,5 | 4,5 | 4,5 | 4,5 | 6.0 | 0,9 | м | |
| линейная арматура | ||||||||||
| 1 | ТУ34—13—11214—87 | Изолятор | 1 | 1 | 1 | 1 | 5 | |||
| 2 | ТУ34-09-11232-87 | колпачок КП22 | 1 | 1 | 1 | 1 | 5 | |||
| 3 | ТУ34-13-10273-88 | Зажим аппаратный прессуемый | 6 | 6 | 6 | 6 | 9 | |||
| 4 | ТУ34-13-10273-88 | Зажим марки ПА | 6 | 6 | 6 | 6 | 9 | |||
| 5 | Крепление провода | 1 | 1 | 1 | 2 | 5 | ||||
| 6 | ошиновка (провод В71) | 6,0 | 6,0 | 6,0 | 12.0 | 18,0 | ||||
| Разрядник | — | — | — | — | 3 | |||||
| Муфта кабельная | — | — | — | — | 1 | |||||
| Стандартные изделия | ||||||||||
| 7 | Болт М8х60 ГОСТ7798-70 | — | — | — | — | 3 | 0,03 | |||
| 8 | Гайка М8 ГЖТ5915-70 | — | — | — | — | 3 | 0,005 | |||
| 9 | шайба 8 ГОСТ11371-70 | — | — | — | 3 | 0,0023 | ||||
| 10 | шайба 8 65Г ГОСТ6402-70 | — | — | — | — | 3 | 0,001 | |||
| 11 | Уголок 80x80x6 ГОСТ8509-93 С245 Г0СТ27772-88 | — | — | — | — | 2,4 | 8,51 | м | ||

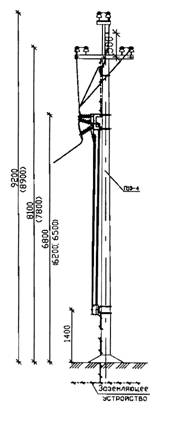

Установка разъединителей РЛКВ.1б и РЛК на промежуточной опоре П10-4
Спецификацию установки узлов разъединителя на опоре смотреть на листе АС4,
Кронштейн разъединителя и узел крепления привада заземлить проводником ЗП1,
При необходимости установки разъединителя но ответвлении, наминающемся с промежуточной опоры, разъединитель устанавливать на концевой опоре, расположенной в 10 метрах от промежуточной опоры магистрали,
На ручном приводе ПР-7 предусмотреть установку замка,
Спецификацию установки узлов разъедините ля на опоре смотреть на листе АС4,
кронштейн Разъединителя и узел крепления привода заземлить проводником ЗП1.
На ручном приводе ПР-7 предусмотреть установку замка,

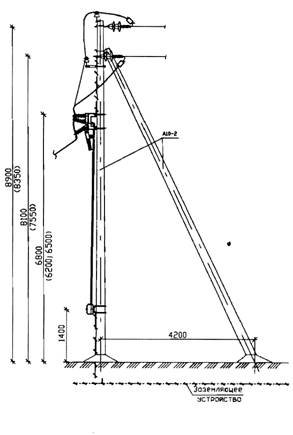

Установка разъединителя РЛКВ.1б и РЛКВ на концевой опоре К10-2 (А10-2)
Спецификацию установки узлов разъединителя на опоре смотреть но листе АС4,
Кронштейн Разъединителя и узел крепления привода заземлить проводником ЗП1.
На рамном приводе ПР-7 предусмотреть установка замка.
Длина пролета L принимать по таблице 1 документа 3.407,1-НЗЛ. 10 (типовой проект 3.407,1-143).
Ремонтные роботы на опоре и разъединителе выполнять при отключённом питании ВУ1 с обеих сторон опоры.
Схемы установки опоры с разъединителем по ВЛ

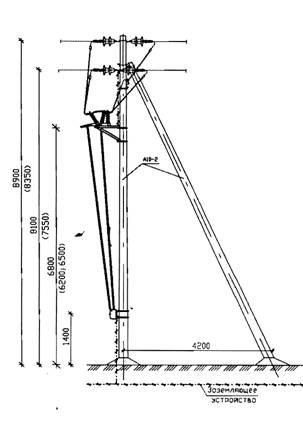

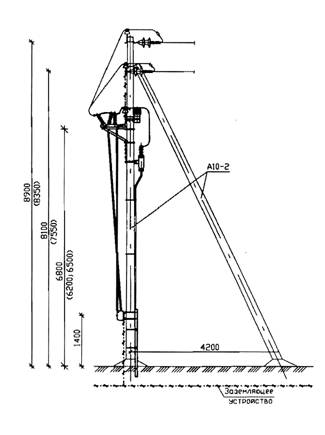

Установка разъединителей РЛК.1б и РЛК но анкерной опоре А10-2
Спецификацию установки узлов разъединителя на опоре смотреть на листе АС4.
Кронштейн разъединителя и узел крепления привода заземлить проводником ЗП1.
Но ручном приводе ПР-7 предусмотреть установку замка,
размеры но чертеже приняты по типовому проекту 3,407.1-143 (вып.1).
Трасса ответвления не должна отклоняться от прямого угла Более 15°.
Установку разъединителя но ответвительная анкерной опоре допускается применять в стесненных условиях.
Ремонтные роботы на опоре и разъединителе выполнять при отклоненном питании ВЛ с обеих сторон опоры.

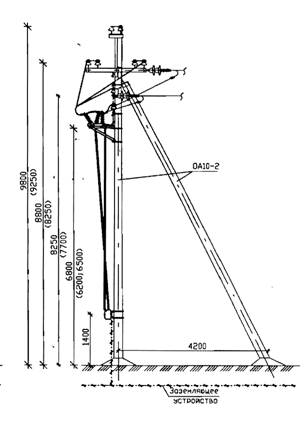

установка разъединителя РЛКВ.1а но ответвительной анкерной опоре ОА10-2
Установка разъединителя PЛK на ответвительной анкерной опоре ОА10-2
Спецификацию установки узлов разъединителя на опоре смотреть на листе АС4.
кронштейн разъединителя и узел крепления привода заземлить проводником ЗП1,
На руиной приводе ПР-7 предусмотреть установка замка.
размеры на чертеже приняты по типовому проекту 3,407.1-143 (вып,1).
Трасса ответвления не должна отклоняться от прямого угла более 15°.
Установку Разъединителя на ответвительной анкерной опоре допускается применять в стесненных условиях.
Ремонтные роботы на опоре и разъединителе выполнять при отключенном питании ВУ1 с обеих сторон опоры.
Спецификацию установки узлов разъединителя, кабельной муфты и разрядников на опоре смотреть на листе АС4.
Кронштейн Разъединителя и узел крепления привода заземлить проводником ЗП1.
На ручном приводе ПР-7 предусмотреть установку замка,
Для крепления проводов на разряднике допускается использовать верхние одновинтовые плашки зажимов ПА, болты М8х60, гайки М8 шайбы 8,
Концы заземляющих выпусков всех трех марок Р4 соединить между собой и с верхним заземляющим выпуском подкоса.
Установка разъединителя РЛК.1а и кабельной муфты на концевой опоре К10-2
Установку разъединителя с кафельной муфтой на концевой опоре допускается применять в стесненных условиях,

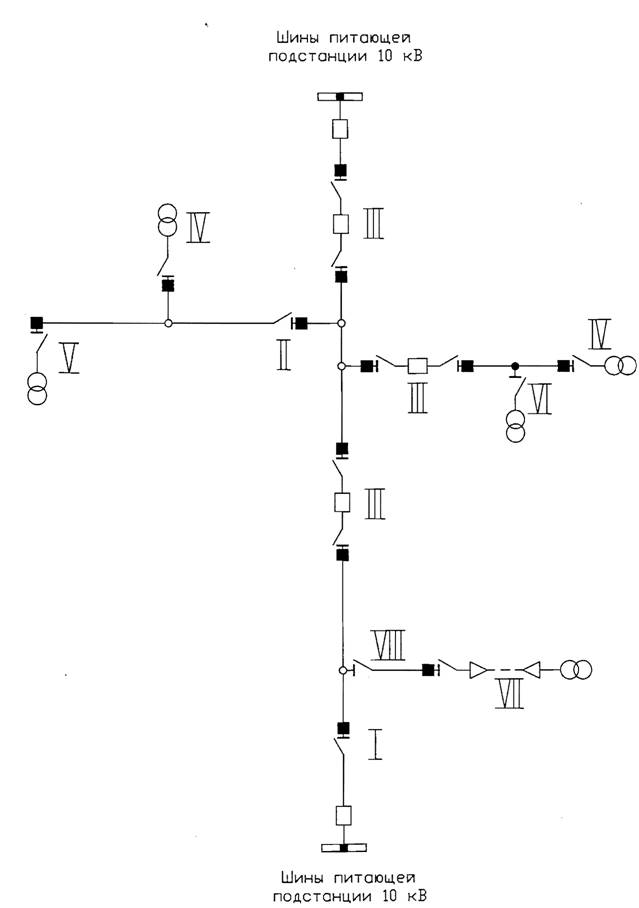

Варианты применения разъединительного пункта
I - для секционирования магистрали
2 - для секционирования отпайки
3 - для присоединения секционирующего выключателя
4 - для присоединения подстанции 10/0,4 кВ с воздушным вводом
5 - для присоединения подстанции 10/0,4 кВ с воздушным вводом (под 90° к стволу В/1)
6 - для присоединения подстанции 10/0,4 кВ с воздушным вводом (с ответвлением от промежуточной опоры)
7 - для присоединения подстанции 10/0,4 кВ с кабельным вводом
8 - на ответвительной опоре

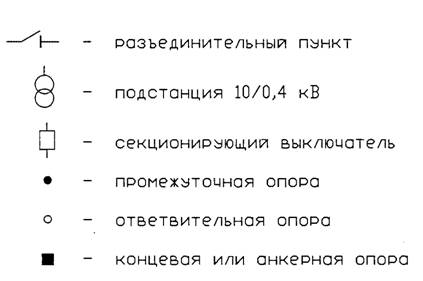

Условные обозначения
Выбор средств грозозащиты производить в соответствиями с требованиями ПУЭ (седьмое издание)
