Установка переносных заземлений

Смотри ещё материалы раздела:

В начале и конце каждой магистрали ВЛИ на проводах рекомендуется устанавливать зажимы для присоединения приборов контроля напряжения и подключения переносного заземления.

Существуют три основных способа установки переносных заземлений (ПЗ) на ВЛИ:

При монтаже линии в необходимых местах устанавливается необходимое количество комплектов марки ST 208 для подключения ПЗ. Один комплект состоит из прокатывающего зажима SLIP 22.1 с закреплённой в нем изолированной скобой ST 208.1 из круглой меди сечением 24 мм2. Свободный конец скобы не имеет изоляции и закрыт защитным колпачком. ПЗ любой марки подключаются к неизолированным концам скоб;
При монтаже линии в необходимых местах устанавливаются прокалывающие зажимы SLIP 22.1 с закрепленными в них стационарными разъемами SE 40 для подключения ПЗ. В процессе эксплуатации к разъемам SE 40 подключаются ПЗ марки SE41;
ПЗ подключаются к линии через мачтовые рубильники посредством специальной перемычки ST 21 (ST 72), которая устанавливается в рубильник вместо плавких предохранителей.

Первый способ установки ПЗ требует технической проработки на стадии проектирования линии с целью определения оптимальных мест монтажа стационарных комплектов для подключения ПЗ. Недостатком этого способа является необходимость подъёма на опору для подключения ПЗ. Преимуществами являются - простота конструкции, низкая стоимость, отсутствие необходимости снятия прокатывающих зажимов с проводов. Второй способ установки ПЗ отличается от первого стационарными разъёмами для подключения ПЗ и возможностью подключать ПЗ только одной марки. Третий способ установки ПЗ является наименее трудоёмким, его преимуществом является возможность установки ПЗ с земли без подъёма на опору, при помощи оперативной штанги.

Вариант подключения ПЗ путем установки прокалывающих зажимов на провода с последующим их снятием является менее приемлемым и не рекомендуется для ВЛИ. Наличие проколов изоляции на проводах после снятия зажимов увеличивается вероятность их коррозии, что отрицательно сказывается на надёжности ВЛИ в целом. В этом случае места проколов после снятия ПЗ необходимо защищать атмосферостойкой самовулканизирующейся изоляционной лентой.

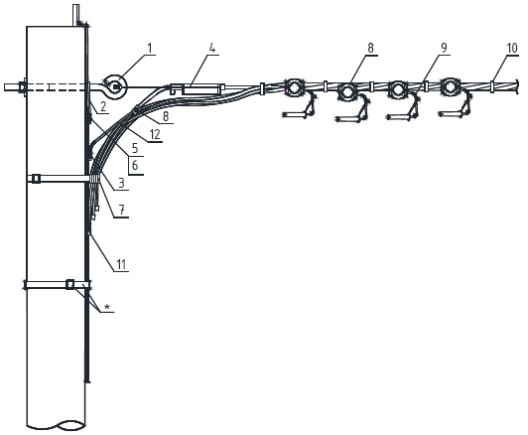

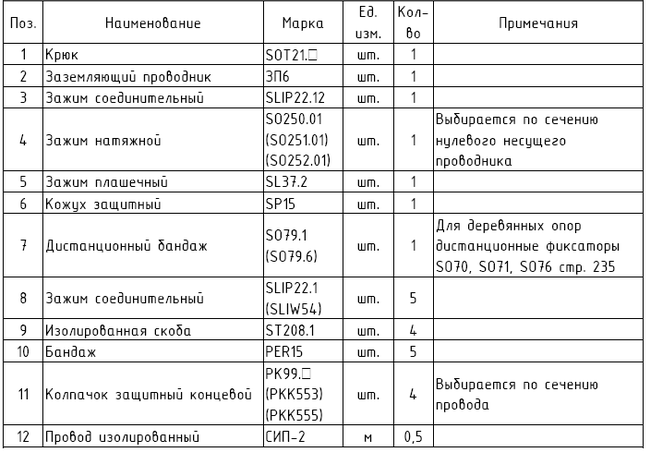

Комплект ST 208.1 для подключения ПЗ

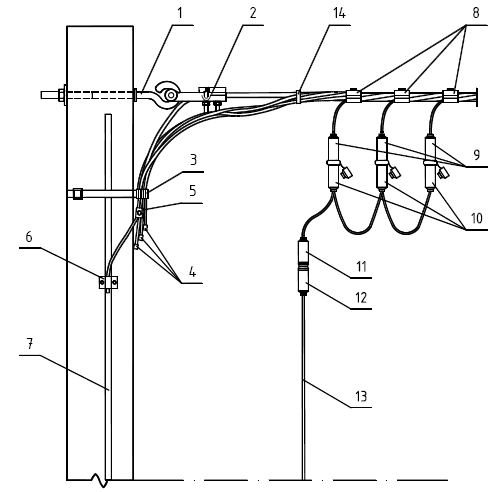

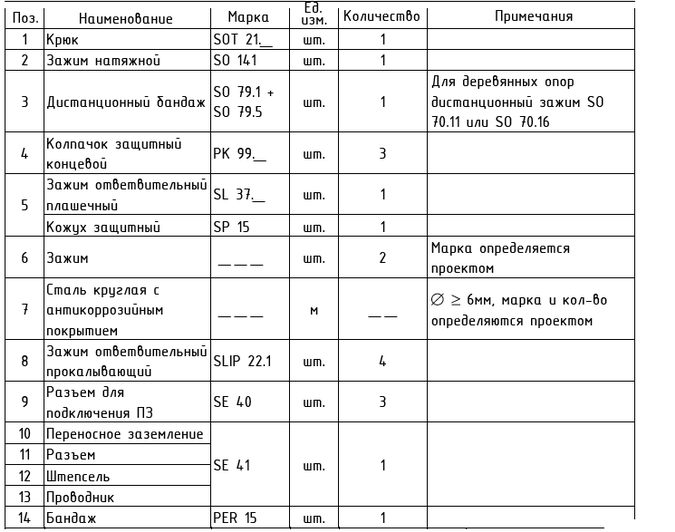

Комплект разъёмов SE 40 и ПЗ SE 41

Комплекты подключения переносных заземлений

Тип	Состав
ST 208.1 + SLIP 22.1	Комплект состоит из зажима SLIP 22.1 и медной изолированной скобы ST 208.1 для подключения к ней переносных заземлений различных марок. Свободный конец скобы не имеет изоляции и закрыт пластиковым колпачком
SE40	Стационарные разъёмы для подключения SE 41. Подключаются к проводу зажимом SLIP 22.1 (в комплект не входит)
SE41	Переносное заземление. Имеет семь разъёмов для подключения к SE 40 и один общий разъём для соединения с заземляющим устройством
