4.2 Пуск в эксплуатацию

4.2.1 Подготовительные операции

Перед подключением к сети среднего напряжения

Перед пуском в эксплуатацию необходимо выполнить следующие действия:

Проверить общее состояние щита на предмет возможного ущерба или дефектов.

Визуально осмотрите управляющее оборудование, разъединительные контакты, изолирующие части и т.д.

Проверьте подключение главной шины заземления к проводнику заземления системы (соблюдая соответствующие требования безопасности).

Проверьте, не повредилась ли окраска и, в случае необходимости, подкрасьте, как описывается в разделе 5.3.

Уберите все остатки материалов, посторонние предметы и инструмент с щита.

Очистите щит, протирая изолирующие части чистой, мягкой и сухой тканью, не оставляющей волокон. При наличии, удалите следы грязи, смазки или клея, как описывается в разделе 5.4.

Правильно установите все крышки и т.д., снятые во время монтажа и испытания.

Подготовительные операции для выключателей:

Очистите изолирующие части чистой и сухой тряпочкой.

Убедитесь, что верхние и нижние терминалы являются чистыми и не имеют деформации от ударов, нанесенных во время перевозки и складирования.

4.1 Общие предупреждения и меры предосторожности

Если выключатель HD4 оборудован измерительным устройством давления, рекомендуется проверить давление элегаза.

Подайте вспомогательное и управляющее напряжение.

Проведите вручную или при помощи электрического органа управления испытание управляющего оборудования, одновременно наблюдая за соответствующими индикаторами положения.

Проверьте эффективность механической и электрической взаимоблокировки, не прикладывая усилий.

Проверьте давление элегаза управляющего-разъединяющего выключателя и выключателя HD4 (при наличии).

Настройте защитные устройства в щите на необходимые значения и проверьте их работу при помощи испытательного оборудования.

Обучите местных операторов основным характеристикам правильной эксплуатации щита.

Проверьте состояние готовности оборудования и состояние управления электрических систем на стороне питания и на стороне нагрузки щита.

Другие проверяемые точки

В зависимости от вверенной ответственности может возникнуть необходимость в проверке следующего оборудования, находящегося рядом с щитом:

Силовые кабели

Вспомогательные кабели

Источник вспомогательного питания

Система дистанционного управления

Комплектная система заземления

Оборудование в помещении, где находится щит

Характеристики помещения, где находится щит:

Стойкость к давлению в случае неисправности из-за внутренней дуги

Вентиляция

Температура

Влажность.

4.2.2 Запуск

Инструкции

Соблюдайте все необходимые положения по безопасности.

Убедитесь, что управляющие-разъединяющие выключатели и выключатели в системе находятся в РАЗОМКНУТОМ состоянии (4.3 Включение щита).

Удалите возможные подключения заземления и короткого замыкания, существующие в критической зоне управления.

Подайте напряжение на линии питания.

Подключайте щит шаг за шагом, соблюдая сигналы и указания.

При необходимости проверьте, чтобы проводники находились в фазе, когда предусматриваются многочисленные линии подачи и секции щита.

Выполните все измерения и проверьте, что все функции, зависящие от питания высокого напряжения, подключены.

Проверьте отсутствие несоответствий любого типа.

4.3 Включение щита

Управление контактами выключателя заземления лишь только ручное, в то время как управление контактами управляющего-разъединяющего выключателя может быть ручным или ручным/моторизованным.

4.3.1 Щит с приводом с одной пружиной

1. Замыкание управляющего-разъединяющего выключателя из разомкнутого положения

a) Откройте пластиковую крышку верхнего отверстия.

Рисунок 2. Положение "разомкнуто"

Вставьте ручку управления в верхнее отверстие.

Поверните ручку по часовой стрелке в "замкнутое" положение.

Рисунок 3. "Разомкнутое" положение с ручкой управления

Рисунок 4. "Замкнутое" положение

2. Размыкание управляющего-разъединяющего выключателя из замкнутого положения

а) Откройте пластиковую крышку верхнего отверстия.

Рисунок 5. "Замкнутое" положение

Вставьте ручку управления в верхнее отверстие.

Поверните ручку против часовой стрелки в "разомкнутое" положение.

Рисунок 6. "Замкнутое" положение с ручкой управления

Рисунок 7. Положение "разомкнуто"

3. Перевод из положения "заземлено" в положение "разомкнуто"

Откройте пластиковую крышку нижнего отверстия.

Вставьте ручку управления в нижнее отверстие.

Поверните ручку по часовой стрелке в положение "заземлено".

Рисунок 8. "Разомкнутое" положение с ручкой управления в нижнем отверстии

Рисунок 9. Положение "заземлено"

4. Размыкание управляющего-разъединяющего выключателя из положения "заземлено"

Закройте дверь ячейки для кабелей.

Откройте пластиковую крышку нижнего отверстия.

Рисунок 11."Заземленное" положение с ручкой управления в нижнем отверстии

Положение "заземлено"

Рисунок 10. Положение "заземлено"

Вставьте ручку управления в нижнее отверстие.

Поверните ручку против часовой стрелки в "разомкнутое" положение.

Рисунок 12. Положение "разомкнуто"

Рисунок 13. Положение "разомкнуто" для функционального узла SBR с 3 выключателями заземления

Рисунок 16. "Разомкнутое" положение с ручкой управления

Рисунок 14. Положение "разомкнуто" для функционального узла SBR с 2 выключателями заземления

4.3.2 Щит с приводом с двойной пружиной 1. Замыкание управляющего-разъединяющего выключателя из разомкнутого положения

Откройте пластиковую крышку верхнего отверстия.

Нажмите вверх кнопку для разблокирования отверстия вала управления (стрелка)

Рисунок 15. Положение "разомкнуто"

Вставьте ручку управления в верхнее отверстие.

Поверните ее по часовой стрелке.

Теперь пружина взведена.

Выньте ручку управления.

Сместите вниз кнопку для разблокирования кнопок (стрелка)

Рисунок 17. Положение "разомкнуто"

ПРИМЕЧАНИЕ

Одновременно нажимая до конца обе механические кнопки размыкания-замыкания, можно разгрузить пружины размыкания и замыкания без приведения в действие главных контактов выключателя.

g) Нажмите кнопку замыкания справа ("I" зеленого цвета), чтобы перевести ячейку в положение "замкнуто".

Рисунок 18. "Замкнутое" положение

2. Размыкание управляющего-разъединяющего выключателя из замкнутого положения

a) Нажмите кнопку слева ("О" зеленого цвета), чтобы перевести ячейку в положение "разомкнуто".

Рисунок 19. "Замкнутое" положение

Рисунок 20. Положение "разомкнуто"

3. Перевод из положения "заземлено" в положение "разомкнуто"

Откройте пластиковую крышку нижнего отверстия.

Вставьте ручку управления в нижнее отверстие.

Поверните ручку по часовой стрелке в положение "заземлено".

Рисунок 22. Положение "заземлено"

ПРИМЕЧАНИЕ

Дверцу ячейки кабелей можно открыть только тогда, когда управляющий- разъединяющий выключатель находится в положении "заземлено"

4. Размыкание управляющего-разъединяющего выключателя из положения "заземлено"

Закройте дверь ячейки для кабелей.

Положение "заземлено"

Рисунок 23. Положение "заземлено"

Откройте пластиковую крышку нижнего отверстия.

Вставьте ручку управления в нижнее отверстие.

Рисунок 21. "Разомкнутое" положение с ручкой управления в нижнем отверстии

Поверните ручку против часовой стрелки в "разомкнутое" положение.

Рисунок 24. "Заземленное" положение с ручкой управления в нижнем отверстии

Рисунок 25. Положение "разомкнуто"

4.3.3 Работа ячеек, оборудованных взаимоблокировками с ключом

Ячейки могут быть оборудованы взаимоблокировками с ключом. Взаимоблокировки с ключом поставляются отдельно как для выключателя линии, так и для выключателя заземления. Блокировки с ключом могут использоваться только в следующих случаях:

В случае привода с одной пружиной имеются 3 разных опции для выключателя линии:

"разомкнут-свободен" (1 ключ, блокирующий выключатель в "разомкнутом" положении)

"замкнут-свободен" (1 ключ, блокирующий выключатель в "замкнутом" положении)

сочетание "разомкнут-свободен" и "замкнут-свободен" (2 ключа).

В случае привода с двойной пружиной имеются 1 опция для выключателя линии:

"разомкнут-свободен" (1 ключ, поворачивающийся только в том случае, если выключатель находится в "замкнутом" положении)

- Как в случае привода с одной пружиной, так и с двумя, имеются 3 разных опции для выключателя заземления:

"разомкнут-свободен" (1 ключ, блокирующий выключатель в "разомкнутом" положении)

"заземлен-свободен" (1 ключ, блокирующий выключатель в "заземленном" положении)

сочетание "разомкнут-свободен" и "заземлен-свободен" (2 ключа).

На рисунке 26 показывается пример взаимоблокировок с ключом. Щит с приводом с одной пружиной оборудован 2 взаимоблокировками с ключом для выключателя линии, а также 2 взаимоблокировками с ключом для выключателя заземления.

Рисунок 26. Привод с одной пружиной оборудован 2 взаимоблокировками с ключом для выключателя линии и 2 взаимоблокировками с ключом для выключателя заземления

Для линейного выключателя взаимоблокировка с ключом внизу слева контролирует положения "замкнут-свободен", в то время как взаимоблокировка справа контролирует положения "разомкнут-свободен". Щит может быть заблокирован в положении "замкнут", "разомкнут" или "заземлен", поворачивая соответствующий ключ на 90° против часовой стрелки (из вертикального положения в горизонтальное). Выключатель блокируется, когда ключ находится в горизонтальном положении. В этом положении ключ может быть извлечен. Для выключателя заземления взаимоблокировка с ключом внизу слева контролирует положения "замкнут-свободен", в то время как взаимоблокировка вверху контролирует положения "заземлен-свободен". Ячейка может быть заблокирована в положении "заземлена" или "разомкнута", поворачивая соответствующий ключ на 90° против часовой стрелки (из вертикального положения в горизонтальное). Выключатель блокируется, когда ключ находится в горизонтальном положении. В этом положении ключ может быть извлечен. Заблокировав выключатель с взаимоблокировкой с ключом, невозможно вставить ручку управления в соответствующие отверстия. При помощи микровыключателя блокируется также и работа ячеек, оборудованных моторизованным приводом.

4.3.4 Рабочие операции в ячейках выключателя Общие аспекты

Для размыкания контактов в соответствии с указанными требованиями, устанавливается управляющий-разъединяющий выключатель с 3 положениями с выключателем заземления между шиной и выключателем. Дополнительный выключатель заземления подключен к нижней стороне выключателя (трансформаторы тока и кабели СН). Оба выключателя заземления механически подключены к управлению и приводятся в действие одновременно, между положениями "разомкнут" и "замкнут". Поскольку управляющий выключатель-разъединитель может отключать ток в нормальном состоянии цепи, нет необходимости в механических взаимоблокировках между выключателем и управляющим-разъединяющим выключателем.

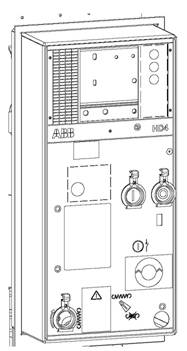

Рисунок 27. Управляющие и сигнальные компоненты выключателя HD4

Последовательность управления: заземление ячейки

Разомкнуть выключатель электрическим или механическим способом при помощи кнопки.

Разомкнуть управляющий-разъединяющий выключатель GSec.

Замкнуть выключатели заземления на обеих сторонах выключателя, как показано на предыдущих страницах.

Последовательность управления: подключение ячейки к сети

Разомкнуть выключатели заземления.

Замкнуть управляющий-разъединяющий выключатель.

Замкнуть выключатель кнопкой.

4.3.5 Проверка кабелей

4.3.5.1 Положение испытания кабелей

Откройте пластиковую крышку нижнего отверстия.

Вставьте ручку управления в нижнее отверстие.

Поверните ручку против часовой стрелки в положение «заземлено".

Рисунок 28. Положение "заземлено"

е) Откройте дверь ячейки для кабелей.

Снимите крышку ячейки органов управления (см. главу 4.4.2).

Сместите блокировочную пластину в верхнее положение.

Рисунок 29. Блокировочная пластина

i) Вставьте ручку управления в нижнее отверстие. j) Поверните ручку по часовой стрелке в "разомкнутое" положение.

Теперь можно выполнить испытание кабелей. Завершив испытание кабелей, выполните предыдущие операции в противоположной последовательности.

4.3.5.2 Процедура испытания кабелей для функциональной ячейки SBR

Разомкните выключатель.

Разомкните выключатель линии.

Замкните выключатель заземления.

Откройте дверь ячейки для кабелей.

Откройте дверь ячейки для шин.

Обойдите взаимоблокировку двери ячейки шин. Потяните вниз инструментом металлическую взаимоблокировку в ячейке шин над управляющим механизмом.

Разомкните выключатель заземления.

Разомкните выключатель заземления внизу ячейки кабелей.

Рисунок 30. Взаимоблокировка двери ячейки шин для ячейки SBR

4.4 Открытие дверей и крышек

ПРИМЕЧАНИЕ

Дверцу ячейки кабелей можно открыть только тогда, когда управляющий- разъединяющий выключатель находится в положении "заземлен".

4.4.2 Крышка ячейки органов управления

Отвинтите болты по углам ячейки.

Рисунок 32. Открытие дверцы ячейки для кабелей

Рисунок 33. Дверь ячейки органов управления закрыта

Снимите крышку.

4.4.1 Дверца ячейки кабелей

Поднимите ручку дверцы.

Рисунок 31. Открытие дверцы ячейки для кабелей

Откройте дверцу.

4.4.3 Дверца базовой ячейки вспомогательных цепей

Отвинтите винты с правой стороны ячейки.

Откройте дверцу.

Рисунок 34. Дверца базовой ячейки вспомогательных цепей закрыта

4.4.4 Дверца большой ячейки вспомогательных цепей

Отвинтите винт с правой стороны ячейки.

Откройте дверцу.

Рисунок 35. Дверца большой ячейки вспомогательных цепей закрыта

4.4.5 Дверца ячейки кабелей SBR

Потребуйте от управляющего электроэнергией изолировать соединительный кабель и обеспечить его безопасность.

Убедитесь, что индикатор питания (VPIS) в нижней части управляющего электроэнергией не показывает наличие питания на входном кабеле.

Рисунок 36. Нижняя сторона VPIS щита SBR

Замкните нижний выключатель заземления ячейки кабелей.

Откройте вторую взаимоблокировку с ключом (по заказу) в верхнем правом углу крышки ячейки кабелей.

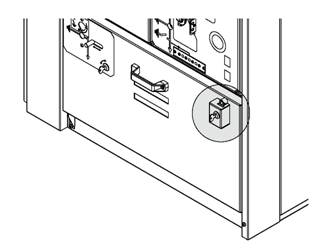

Рисунок 38. Вторая взаимоблокировка с ключом

i) Нарушьте металлическую пломбу на винте, после чего отвинтите винт дверцы ячейки кабелей.

Рисунок 39. Металлическая пломба

Разомкните выключатель.

Разомкните выключатель линии.

Откройте ключом взаимоблокировку с ключом нижнего выключателя линии.

Рисунок 40. Металлическая пломба

l) Поднимите дверцу ячейки кабелей и снимите ее.

Потяните вправо рычаг затвора нижнего выключателя заземления ячейки для кабелей.

Рисунок 37. Нижний выключатель заземления

4.4.6 Дверца ячейки кабелей SBR

Разомкните выключатель.

Разомкните выключатель линии.

Замкните выключатель заземления.

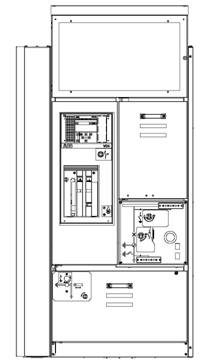

Рисунок 41. Дверца ячейки кабелей

Поднимите и откройте дверцу ячейки шин.

4.4.8 Открытие ячейки кабелей SDM и SDC (750 мм)

Убедитесь, что ячейка не находится под напряжением, и включите выключатель заземления.

Эти ячейки закрыты двумя дверцами на 375 мм: одна закрывает ячейку с управляющим-разъединяющим выключателем, а соседняя дверца закрывает ячейку с кабелями. Дверца ячейки кабелей может открываться таким же образом, как и дверцы других ячеек, но только после отвинчивания винта блокировочного механизма (рис. 42а).

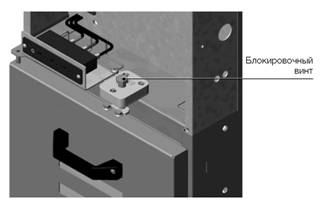

Рисунок 42a. Открытие ячейки кабелей

4.5 Индикаторы наличия напряжения

Щиты UniSec оборудованы системой индикации наличия напряжения по норме IEC 61958 (VPIS). VPIS используется для индикации наличия рабочего напряжения.

ПРИМЕЧАНИЕ

Одной лишь индикации VPIS недостаточно, чтобы показать, что система не находится под напряжением: если того требуют процедуры управления, то необходимо устанавливать индикаторы напряжения по норме IEC 61243-5.

Рисунок 42. Дверь ячейки шин SBR

Состояние напряжения щита обозначается мигающим индикатором с частотой вспышки около 1 Гц.

4.4.7 Открытие ячейки кабелей DRC и DRS

Убедитесь, что ячейка не находится под напряжением, и включите выключатель заземления.

Дверца может открываться таким же образом, как и дверцы других ячеек, но только после отвинчивания винта блокировочного механизма (рис. 42а).

ПРИМЕЧАНИЕ

В условиях высокой освещенности может возникнуть необходимость улучшения видимости сигнала дополнительными средствами.

Рабочая температура

VPIS надежно работает в пределах температуры от - 25° до + 50°C.

Проверка фазы и испытание VPIS

Каждая фаза встроенного VPIS имеет точку подключения на передней панели, которая может использоваться для проверки фазы и для испытания индикатора наличия напряжения. Для сравнения фазы рекомендуется использовать DXN- HXQ-01 производства компании Fujian Nanping Anda Electrical Manufacture Co. Ltd.

Пороговые значения для индикации наличия напряжения

Когда реальное напряжение линия-земля находится в пределах от 45% до 100% от номинального напряжения, появляется индикация "наличие напряжения". Когда реальное напряжение линия-земля ниже 10% от номинального напряжения, не появляется индикация "наличие напряжения".

4.6 Устройства наблюдения за давлением

На лицевой стороне панели может быть установлено устройство для наблюдения за газом внутри управляющего- разъединяющего выключателя. Возможны указанные ниже устройства.

Реле давления с тепловой компенсацией

Это устройство имеет автономное питание и не нуждается в обслуживании.

Оператор общается с устройством при помощи двух кнопок,

расположенных на лицевой панели устройства.

Кнопка 1: Check (проверка): отображение исправности работы

дисплея;

Кнопка 2: Опрос наблюдающего устройства: отображается следующая информация:

OK: правильное рабочее давление

Low (низкое): низкое давление (минимальный рабочий уровень)

Very low (очень низкое): недостаточное давление (операция не выполняется).

Эти сигналы могут отображаться на расстоянии, при помощи 2 контактов, интегрированных в устройство.

Манометр

Устройство выполняет замеры в термокомпенсированных зонах и наблюдает за рабочим давлением газа управляющего- разъединяющего выключателя. Существуют 2 рабочие зоны манометра:

зеленая: правильное рабочее давление

красная: недостаточный уровень давления (операция не выполняется).

Существует также версия с дистанционной сигнализацией.
