Приложение 2

Индикатор повреждений изоляции ИПИ-5

1. Устройство ИПИ-5 предназначено для обнаружения наличия развивающихся дефектов при контроле изоляции электрооборудования под рабочим напряжением.

Схема контроля - неравновесно-компенсационная; определяется изменение тока через изоляционную конструкцию объекта при рабочем напряжении на нем, вызванное дефектом изоляции.

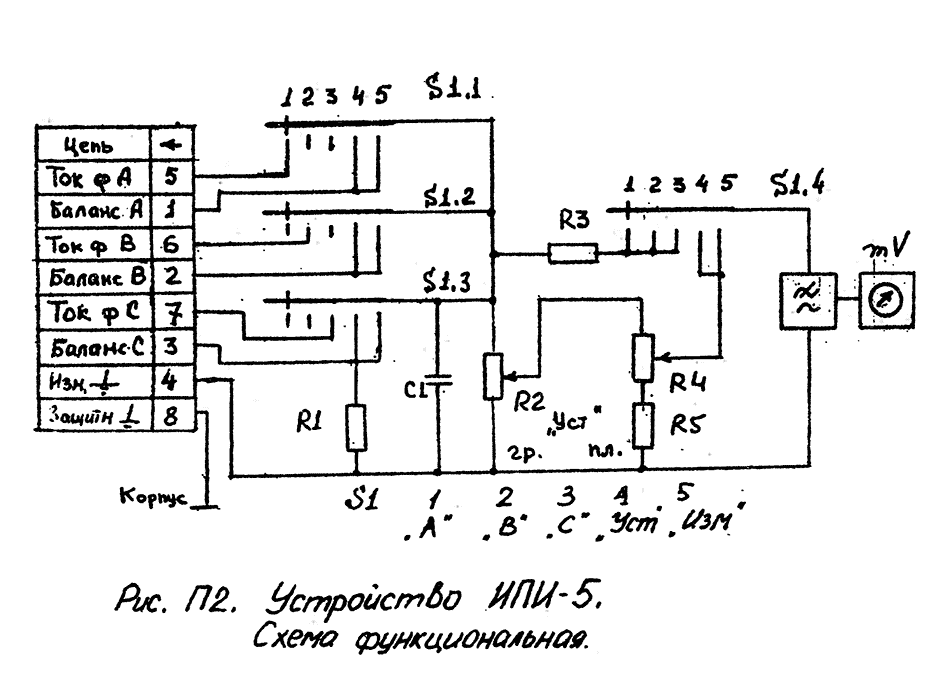

1. Устройство ИПИ-5 содержит сумматор контролируемых токов и селективный индикатор (рие.П.2).

Контролируемые токи фаз объекта подаются на сумматор (резистор R2) через переключатель режимов S1.

Предусмотрено пять режимов работы:

1. при первых трех положениях переключателя (А, В, С) поочередно контролируются токи фаз А, В и С;
2. при четвергом положении переключателя (УСТ) на сумматор подаются токи фаз А и В, сумма которых принимается равной току через изоляцию фазы, не имеющей повреждений (току 1н).

При этом регулировкой резисторов R2 и R4 производится градуировка устройства: напряжение на входе собственно индикатора устанавливается таким, чтобы получить показания отсчетного устройства, равными Оц ** 100 дел;

1. при пятом положении переключателя (ИЗМ) по сумматору протекают токи трех фаз, и напряжение на нем будет пропорционально току , возникающему при наличии дефекта в изоляции. Показания индикатора прибора при этом будут соответствовать значению контролируемого параметра ( х -2).

Принятый метод градуировки исключает необходимость в точном измерительном устройстве. Достаточно, чтобы в диапазоне контролируемых значений параметра у отсчетное устройство было линейным, ибо определяется лишь относительное значение тока .

Основные характеристики устройства ИПИ-5:

1. ток через изоляцию объекта 1н 5 - 100 мА;
2. пределы контролируемых значений параметра 310~3-2010'2.

Устройство ИПИ-5 выполнено в виде переносного прибора с автономным питанием. Ресурс источника питания - не менее 200 измерений.

2. Устройство присоединения для трехфазного объекта содержит три узла защиты измерительных выводов (шунтов) и групповую коммутационную сборку (рис. П1). Шунт устанавливается на объекте в непосредственной близости от измерительного вывода. Групповая сборка ГКС располагается в месте, доступном для обслуживающего персонала. Шунт и ГКС соединяются кабелями связи (как правило, радиочастотным многожильным кабелем РК, экранированным проводом с изоляцией экрана или гибким монтажным проводом сечением не менее 0.75 мм²).

Защита измерительного вывода объекта при импульсных воздействиях обеспечивается расположенным в шунте нелинейным резистором ограничителем перенапряжений типа ОПН-О.4 (FV2). Дополнительную защиту в случае, если ток импульса превысит допустимое для ОПН значение, обеспечивает искровой промежуток FV1. Ток промышленной частоты, протекающий в нормальном режиме через изоляцию объекта, замыкается через резистор, установленный в ГКС. При обрыве связи между шунтом и ГКС этот ток будет протекать через ОПН. Поскольку ОПН не предназначен для длительной работы в таком режиме, он нагреется и снизит свое сопротивление, защитив тем самым измерительный вывод объекта.

ГКС обеспечивает защиту персонала и измерительных устройств. В ГКС установлены разрядники (F1-F3), а в цепь заземления токов фаз объекта включены резисторы R1-R3 и R10-R12. Эти резисторы совместно с резисторами R4-R9 являются также делителями тока - элементами измерительной схемы; при помощи делителей тока производится начальная балансировка контролируемых токов.
