Текущий ремонт ТТ ТФЗМ И ТН НКФ на 110-500кВ с выносными маслоуказателями

1. Текущий ремонт ТТ ТФЗМ И ТН НКФ на110-500кВ с выносными маслоуказателями
2. Требования правил охраны труда
3. Производство работ

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

АЭС– атомная электростанция;

ГЖ– горючая жидкость;

г/п– грузоподъемность;

ГОСТ– государственный стандарт;

ИТР– инженерно-технические рабочие;

КС– контактное соединение

ЛВЖ– легковоспламеняющаяся жидкость;

ОСТ– отраслевой стандарт;

отм.– отметка высотная;

СИЗ– средства индивидуальной защиты;

СТК– служба технического контроля;

ТК– технологическая карта.

1ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1Настоящая технологическая карта ТК на «Текущий ремонт трансформаторов тока серии ТФЗМ напряжением 110-500кВ и НКФ напряжением 110-500кВ оборудованные выносными маслоуказателями.» (далее по тексту ТК) разработана для выполнения работ на трансформаторах напряжения и трансформаторах тока на электроэнергетическом предприятии

1.2Настоящая ТК разработана на основании документации:

-ВЛИЕ.670105.001ТО «Трансформатор тока ТФЗМ. Техническое описание и инструкция по эксплуатации»;

-ВЛИЕ.670105.004РЭ «Трансформатор тока ТФЗМ-500. Руководство по эксплуатации»;

-ВЛИЕ.670105.001ПС «Трансформатор тока типа ТФЗМ-110. Паспорт»;

-ВЛИЕ.670105.002ПС «Трансформатор тока типа ТФЗМ-200. Паспорт»;

-НТЛУ.671244.002ПС «Трансформатор тока типа ТФЗМ-500. Паспорт»;

- ОВЛ. 468.233 «Трансформатор тока типа ТФЗМ. Паспорт»

-П5-486 «Трансформаторы напряжения типов НКФ. Монтаж и правила эксплуатации».

1.3До начала текущего ремонта измерительных трансформаторов напряжения типа НКФ и трансформаторов тока типа ТФЗМ находящихся на электроэнергетическом предприятии, необходимо ознакомить исполнителей работ с заводской документацией и с настоящей инструкцией под роспись в листе ознакомления настоящей ТК.

1.4Технологическая карта разработана в соответствии с нормативно - технической документацией, указанной в таблице 1.1.

Таблица 1.1 – Нормативно - техническая документация

ОбозначениеНаименование

НП-001-97

(ПН АЭ Г -01-011-87, ОПБ-88/97)Общие положения обеспечения безопасности атомных станций

РД ЭО 0198-2000Техническое обслуживание и ремонт систем и оборудования АС сборка фланцевых соединений. Общие технические требования

СО 153-34.03.204

(РД 34.03.204-93)Правила безопасности при работе с инструментом и приспособлениями

РД 34.03.204-93Правила безопасности при работе с инструментом и приспособлениями

ПБ 03-576-03Правила устройства и безопасной эксплуатации сосудов, работающих под давлением

СТО 1.1.1.02.001. 0673-2006Правила охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП концерн «Росэнергоатом»

СТО 1.1.1.01.0678-2007Основные правила обеспечения эксплуатации атомных станций.

ПОТ РМ-020-2001Межотраслевые правила по охране труда при электро- и газосварочных работах

ГОСТ 10434-82Соединения контактные электрические. Классификация. Общие технические требования.

ППБ АС-2011Правила пожарной безопасности при эксплуатации атомных станций

2ОБЩИЕ ПОЛОЖЕНИЯ

2.1Настоящая технологическая карта на текущий ремонт трансформаторов тока серии ТФЗМ 110-500кВ и НКФ напряжением 110-500кВ оборудованные выносными маслоуказателями. ТК описывает отдельные операции и процесс текущего ремонта трансформаторов тока ТФЗМ и трансформаторов напряжения НКФ в целом. Указание возможных для применения при выполнении операций видов оборудования, технологической оснастки. ТК предназначена для ремонтного персонала электрического цеха АЭС и при организации и проведении ремонтов трансформаторов ТФЗМ и НКФ.

Измерительные трансформаторы тока серии ТФЗМ напряжением 110-500кВ и трансформаторы напряжения НКФ напряжением 110-500кВ на открытых распределительных устройствах.

Трансформаторы напряжения представляют собой преобразователь переменного тока одного класса напряжения в переменный ток другого класса напряжения.

Трансформаторы напряжения предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации.

Трансформаторы тока предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления.

2.2У трансформаторов, предназначенных для работы с двумя или тремя коэффициентами трансформации, предусмотрена возможность переключений на первичной обмотке путём соединения шин наружными или внутренними перемычками на всех вторичных обмотках.

2.3Трансформаторы на 500кВ выполнены в виде двух ступеней: нижней и верхней.

Верхняя ступень состоит из верхней и нижней обмоток, имеет основание для соединения с нижней ступенью и общий маслорасширитель для двух ступеней.

Нижняя ступень имеет: первичную и четыре вторичных обмоток; два основания верхнее (для соединения с верхней ступенью) и нижнее, временный расширитель масла (на время транспортирования и хранения)

2.4Общий вид трансформаторов типа НКФ-110-500кВ показан на рис 1.

* - размеры для справок

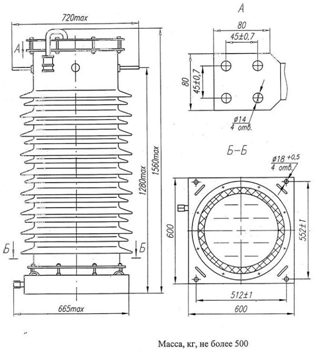

Рис.1 Общий вид и габаритные размеры трансформаторов типа НКФ-110-500кВ

2.5Общий вид трансформаторов типа ТФЗМ-110-500кВ показан на рис 2.

* - размеры для справок

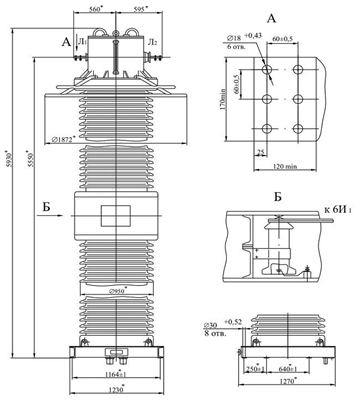

Рис.2 Общий вид и габаритные размеры трансформаторов типа ТФЗМ-110-500кВ.

2.6Виды ремонтов и периодичность

Для измерительных трансформаторов установлены следующие периодичности ремонтов:

-Трансформаторы напряжения типов НКФ-110-500 – текущий ремонт 1 раз в год.

-Трансформаторы тока типов ТФЗМ-100-500– текущий ремонт 1 раз в год.

Капитальный ремонт измерительным трансформаторам тока и напряжения в условиях АЭС не производится, по результатам испытаний производится их замена.

2.7Основные параметры трансформаторов тока и напряжения должны соответствовать требованиям и документам завода изготовителя на них.

Номинальная нагрузка вторичных обмоток может изменяться в соответствии с ДСТУ ГОСТ-7746-03 и ГОСТ-7746-01

2.8До начала текущего ремонта трансформаторов тока и напряжения находящихся на , необходимо ознакомить исполнителей работ с проектно - конструкторской документацией и с настоящей ТК под роспись в листе ознакомления настоящей ТК.

2.9Требования ТК являются обязательными для персонала, выполняющего слесарные и контрольные операции при выполнении работ по текущему ремонту трансформаторов тока серии ТФЗМ напряжением 110-500кВ и НКФ напряжением 110-500кВ на открытых распределительных устройствах .

2.10Работы по текущему ремонту трансформаторов тока серии ТФЗМ напряжением 110-500кВ и НКФ напряжением 110-500кВ выполнять по рабочим чертежам и по производственно-технологической документации (настоящая ТК) имеющие штамп «В ПРОИЗВОДСТВО». Отсутствие подписей, фамилий, должностей лиц, указанных в соответствующих формах, а так же дат и оттисков является нарушением оформления документа. Документы, оформленные с нарушениями, являются не действительными.

3ПРИЁМНО-СДАТОЧНЫЕ МЕРОПРИЯТИЯ

3.1Испытания трансформаторного масла:

3.1.1Пробивное напряжение по ГОСТ 6581-75:

-до заливки, кВ не менее50,0

-после заливки, кВ не менее45,0

3.1.2Кислотное число по ГОСТ 5985-79:

-до заливки, мг КОН/г, масла не более0,10

-после заливки, мг КОН/г, масла не более0,25

3.1.3Температура вспышки в закрытом тигле по ГОСТ 6356-75,°С не ниже125

3.2Периодичность отбора масла:

3.2.1для трансформаторов тока 110-500кВ1 раз в 2 года;

3.2.2для трансформаторов напряжения 110-220кВ1 раз в 4 года;

3.2.3для трансформаторов напряжения 500кВ1 раз в 2 года.

3.3Отклонение трансформатора от вертикального

положения (по отвесу)не допускается

4ТРЕБОВАНИЯ К ПЕРСОНАЛУ, КВАЛИФИКАЦИЯ

4.1Инженерно-технические работники и специалисты, осуществляющие руководство работами по текущему ремонт трансформаторов тока серии ТФЗМ 110-500кВ и НКФ напряжением 110-500кВ оборудованные выносными маслоуказателями на , должны быть аттестованы в соответствии с «Типовым положением о порядке проверки знаний правил, норм и инструкций по безопасности в атомной энергетике у руководителей и специалистов» и иметь соответствующие

4.2К работам по текущему ремонт трансформаторов тока серии ТФЗМ 110-500кВ и НКФ напряжением 110-500кВ оборудованные выносными маслоуказателями допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, аттестованные квалификационной комиссией на право выполнения соответствующих видов работ (огневые, стропальные, работы с г/п механизмами и др.) и имеющие удостоверения на право выполнения этих видов работ, а также имеющие опыт практической работы с электрооборудованием. Объем подготовки, порядок испытаний и периодичность повторных проверок определяется предприятием, выполняющим соответствующие работы.

4.3Операционный контроль осуществляется в процессе выполнения работ непосредственными исполнителями и ИТР монтажной (ремонтной) организации в соответствии с правилами и нормами действующими в атомной энергетики, операциями данной технологической инструкции.
