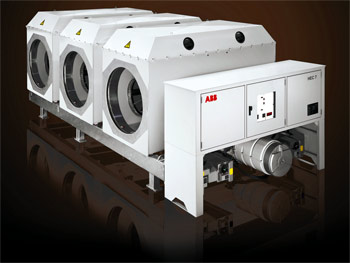

Текущий ремонт элегазового генераторного распределительного устройства HEC 7

1. Текущий ремонт элегазового генераторного распределительного устройства HEC 7
2. Производство работ
3. Габариты, технические средства и материалы

Страница 1 из 3

Перечень принятых сокращений

АС– атомная станция;

АЭС– атомная электростанция;

г\п– грузоподъёмность;

ГОСТ– государственный стандарт;

др.– другое;

ЗИП– Запасные части, Инструменты, Принадлежности;

ИТР– инженерно-технический работник;

кг– килограмм;

кгм– килограмм-сила-метр;

кгс– килограмм-сила;

л– литр;

м– метр;

мм– миллиметр;

н.– норма

н/м– ньютон-метр;

НП– нормы и правила;

ОТУ– общие технические условия;

п.– пункт;

пп.– пункты;

п.п.– по порядку;

ПБ– правила безопасности;

ПН АЭ Г– правила и нормы в атомной энергетике;

ПОТ Р М– правила охраны труда межотраслевые при выполнении работ;

ППБ– правила пожарной безопасности;

РД ЭО– руководящий документ эксплуатирующей организации;

рис.– рисунок;

см– сантиметр;

стр.– страница;

СТО (СО)– стандарт организации;

т– тонна;

ТИ– технологическая инструкция;

тс– тонна-сила;

ТО – техническое описание;

ТОиР– техническое обслуживание и ремонт;

х/б– хлопчатобумажный;

шт.– штука.

1.Назначение и область применения документа

1.1Настоящая технологическая инструкция (ТИ) «Ремонт элегазового генераторного распределительного устройства HEC-7А» устанавливает правила выполнения ремонта элегазового генераторного распределительного устройства HEC-7А на электрической станции.

В зависимости от исполнения ЭГРУ имеет обозначение согласно международным стандартам IEEE C 37.013/IEC 62271-102, которое указано на фирменной табличке устройства и в формуляре.

1.2Данной ТИ регламентируется проведение подготовительных, слесарных и контрольных операций по разборке, очистке, дефектации, ремонту, регулировке, сборке и пломбированию ЭГРУ.

1.3Технологическая инструкция предназначена для использования на рабочих местах персоналом ТОиР, непосредственно осуществляющим организацию, подготовку и проведение работ по ремонту ЭГРУ, а также персоналом, осуществляющим технический контроль в процессе ремонта.

1.4Технологическая инструкция разработана на основании следующей документации:

-AG 2290 99 «Система выключателей HEC 7/8 (Указание по установке, эксплуатации и техническому обслуживанию)».

-AG 2291 99 «Силовой выключатель HEC 7/8 (Указание по установке, эксплуатации и техническому обслуживанию)».

-AG 2292 99 «Разъединитель HEC 7/8 (Инструкция по эксплуатации и техническому обслуживанию)».

-AG 2294 95 «Электропривод HEC (Указание по установке, эксплуатации и техническому обслуживанию)».

-1HDH 118 041 «Пружинно-гидравлический привод НМВ-4/-8 (Инструкция по эксплуатации и техобслуживанию)».

-HS 1310 87 «Обращение и хранение (Инструкция по обращению и хранению).

1.5Требования технологической инструкции являются обязательными для персонала, выполняющего слесарные, такелажные и контрольные операции при выполнении работ по ремонту ЭГРУ на .

Далее по тексту все иллюстрации и приложения, на которые в данной ТИ имеются ссылки, находятся в соответствующих инструкциях, представленных в п. 1.4.

1.6Нумерация позиций деталей и рисунков в данной технологической инструкции приведена в соответствии с инструкциями указанными в п.1.4.

Работы по ремонту устройства выполнять по рабочим чертежам и по производственно-технологической документации (настоящая ТИ), имеющим штамп «в производство». Отсутствие подписей, фамилий, должностей лиц, указанных в соответствующих формах, а также дат и оттисков, является нарушением оформления документа. Документы, оформленные с нарушениями, являются не действительными.

1.7Технологическая инструкция разработана в соответствии с нормативно-технической документацией, указанной в таблице 1.1.

Таблица 1.1 – Нормативно-техническая документация

НП-001-97 (ПН АЭ Г-01-011-97, ОПБ-88/97)Общие положения обеспечения безопасности атомных станций

ППБ АС-2011Правила пожарной безопасности при эксплуатации атомных станций

ПБ 03-576-03Правила устройства и безопасной эксплуатации сосудов, работающих под давлением

ПБ 10–382–00Правила устройства и безопасной эксплуатации грузоподъемных кранов

ПБ 03-581-03Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов

РД ЭО 1.1.2.03.0127-2010Организация работ со вскрытием оборудования. Правила

РД ЭО 1.1.2.29.0292-2011Порядок регистрации и учёта средств оснащения, применяемых на атомных станциях в работах со вскрытием оборудования

РД ЭО 0017-2004Технологическая документация на ремонт. Виды и комплектность, требования к построению, содержанию и оформлению

РД ЭО 0069-97Правила организации технического обслуживания и ремонта систем и оборудования атомных станций

СО 153-34.03.204 (РД 34.03.204-93)Правила безопасности при работе с инструментом и приспособлениями

ПОТ РМ-016-2001

(РД-153-34.0-03.150-00)Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.

2.Требования к персоналу, квалификации

2.1К руководству работами и контролю соблюдения технологии и качества ремонта ЭГРУ допускаются ИТР и специалисты, тщательно изучившие стандарты, инструкции и чертежи, указанные в п. 1.4 настоящей ТИ.

2.2К работам по ремонту устройства допускаются лица не моложе 18 лет, имеющие должность электрослесаря не ниже 3 разряда, прошедшие медицинское освидетельствование, аттестованные квалификационной комиссией на право выполнения соответствующих видов работ (огневые, стропальные, работы с грузоподъёмными механизмами и др.) и имеющие удостоверения на право выполнения этих видов работ, а также имеющие опыт практической работы с электрооборудованием. Объём подготовки, порядок испытаний и периодичность повторных проверок определяется предприятием, выполняющим соответствующие работы.

2.3Операционный контроль осуществляется в процессе выполнения работ непосредственными исполнителями и ИТР монтажной (ремонтной) организации в соответствии с правилами и нормами, действующими в атомной энергетике, операциями данной технологической инструкции.

3.Требования безопасности

3.1Перед началом выполнения работ по ремонту устройства необходимо оформить наряд-допуск в соответствии с установленным на порядке и передать его оперативному персоналу для подготовки рабочего места.

3.2Работы производятся соответствующим ремонтным персоналом, допущенным к данному виду работ, изучившим настоящую технологическую инструкцию.

3.3Руководитель работ, производитель и допускающий перед началом работ проверяют правильность и качество подготовки рабочего места, правильность проведения организационных и технических мероприятий, направленных на безопасное проведение работ..

3.4Перед началом работ рабочая зона должна быть убрана от посторонних предметов, на рабочих местах должны быть размещены необходимые: инструмент и оснастка.

3.5При выполнении работ ремонтный персонал должен руководствоваться правилами охраны труда, указанными в таблице 1.1.

3.6Рабочая зона должна быть освещена в соответствии с действующими правилами производства работ на электрической станции.

3.7При ревизионных работах необходимо препятствовать осуществлению каких-либо коммутационных действий. Необходимо принципиально следить за максимальной чистотой. Это относится ко всем частям системы выключателей, а также к запчастям, инструментам и эксплуатационным устройствам.

3.8Не открывать ни каких обшивок, электрораспределительных коробок и т.д. (они обозначены наклейкой: желтый треугольник с молнией). Разрядка конденсаторов проводится согласно предписанию изготовителя.

Работы всегда должны выполняться изолированными измерительными наконечниками;

Устанавливать прибор на соответствующий участок;

Контур вторичного тока включенного силового выключателя никогда не должен быть открытым.

В результате выбывания вторичной нагрузки возникающий первичный ток действует магнетизирующее с таким последствием, что на вторичной стороне возникают опасные для людей избыточные напряжения. Кроме того термически повреждается ферромагнитный сердечник при работе с открытой вторичной обмоткой.

Перед открытием вторичного контура, т.е. отсоединением контура подключенного измерительного устройства и присоединения, например, одного измерительного инструмента необходимо обязательно закоротить соединительные болты медным проводом.

При невнимательных работах со сжатым воздухом возникает опасность получения травм (например, эмболии):

-не направлять сжатый воздух на людей;

-не удалять осколки и аналогичные детали с помощью сжатого воздуха (отсасывать или выметать);

-не использовать сжатый воздух для чистки кожи или одежды.

Перед каждой ремонтной работой или работой по техническому обслуживанию на токоведущих аппаратах:

-необходимо соблюдать предписания по безопасности относительно высокого напряжения;

-необходимо проверять, находится ли аппарат под напряжением и заземлен ли он;

-управляющее напряжение должно быть отключено.

3.9Подготовку к ремонту устройства следует осуществлять согласно условиям производства работ, указанным в наряде. При этом устройство должно быть остановлено. Силовой выключатель и разъединитель должны быть выключены и в соответствии с предписаниями заземлить.

3.10Перед началом разборки любого соединения его необходимо тщательно протереть и при необходимости промыть моющим составом.

3.11На отключенных приводах и пусковом устройстве механизма должны быть вывешены знаки безопасности, запрещающие подачу напряжения и оперирование запорной арматурой, а на месте производства работы — плакат или знак безопасности “Работать здесь!”.

3.12При выводе в ремонт механизмов с электроприводом снятие напряжения с электродвигателя и электроприводов арматуры должен производить электротехнический персонал. Оградить сигнальной лентой (при необходимости) рабочие места или оставшиеся под напряжением токоведущие части и вывесить на ограждения плакаты безопасности. При обнаружении дефектов (повреждений) в обязательном порядке должен быть поставлен в известность мастер бригады, выполняющей работы, старший мастер участка, которому принадлежит данное оборудование.

Отдельные мелкие детали устройства (крепеж, болты, шпонки и т.п.) должны складываться в специальные поддоны, коробки (ящики), покрытые чистой бумагой.

3.13Демонтированные узлы и элементы ЭГРУ должны быть уложены на деревянные или пластиковые подкладки для исключения повреждения.

На время перерывов в работе в течение рабочего дня, по окончании рабочего дня и на выходные дни запрещается оставлять внутри устройства инструмент и приспособления, ветошь и т.п. Уплотнительные прокладки из резины, паронита, картона, сальники, бывшие в употреблении, дальнейшему использованию не подлежат.

3.14При ремонте, если работа не закончена, наряд-допуск ежедневно прикрывается, рабочее место убирается, знаки, плакаты и ограждения сохраняются.

3.15Перед началом работы на следующий день производитель должен убедиться в целости и сохранности оставленных плакатов, ограждений, а также - надежности заземлений.

3.16По окончании рабочего дня и на выходные дни запрещается оставлять на рабочем месте инструмент, приспособления, ветошь.

3.17Каждую смену, по окончанию работ, производитель работ обязан организовать уборку рабочего места.

3.18При ремонте производитель (руководитель) работ должен обращать особое внимание ремонтного персонала на соблюдение мероприятий, исключающих попадание в оборудование посторонних предметов.

3.19Перед пуском устройства, в том числе и перед опробованием, должны быть установлены все ограждения движущихся частей, сняты знаки безопасности, убран инструмент и материалы и выведены люди с места работ.

3.20После опробования ЭГРУ (при необходимости продолжения работ на нем) рабочее место вновь подготавливается согласно условиям проведения работ, указанным в наряде.

3.21Производитель работ обязан осуществлять постоянный контроль выполнения всеми членами бригады требований, указанных в данной ТИ.
