Страница 11 из 11 Приложение 1Вариант ПЗУ "АКМ 000500"

ПЗУ АКМ

В приложении описаны особенности функционирования узла АКМ, зависящие от записанной в ПЗУ (микросхема D17 узла АКМ) программы.

П1. Сигналы, передаваемые узлом АКМ в канал связи, изображены на рис. П1.

Передача и прием большинства сигналов осуществляется при помощи встроенного в однокристальный микроконтроллер D12 узла АКМ универсального асинхронного приемопередатчика. Передача сигналов производится последовательным кодом, при котором сначала передается старт-бит, затем девять информационных бит и затем стоп-бит (смотри рисунок П1а, на котором изображены сигналы на контактах А12, Б12 розетки X1 узла АКМ; при наличии логического нуля передатчик запущен). Прием универсальным асинхронным приемопередатчиком микроконтроллера D12 узла АКМ начинается при обнаружении перехода сигнала на выводе 10 микроконтроллера D12 из состояния логической единицы в логический ноль, при этом в микроконтроллере D12 перезапускается внутренний счетчик, с помощью которого время приема каждого бита делится на шестнадцать интервалов. В состояниях 7, 8 и 9 внутреннего счетчика производится опрос вывода 10 микроконтроллера D12; принятым значением входного сигнала считается значение, полученное по меньшей мере дважды из трех замеров (мажоритарное голосование по принципу "два из трех"). Если значение, принятое в качестве старт-бита, не равно нулю, блок управления механизмом приема возвращается к поиску перехода от логической единицы к логическому нулю на выводе 10 микроконтроллера D12. Этот механизм обеспечивает отсутствие запуска приемника при воздействии кратковременных помех.

Коды передаваемых в канал связи сигналов перечислены в таблице П1.

Таблица П1

НазначениеСтарт-битD0D1D2D3D4D5D6D7D8Стоп-бит
1ТО100011010001
2ТО201000011001
3ТО301011000101
4ТО401100100101
5ТО500010100101
6Вызов проверки канала от АКМ №101101000011
7Вызов проверки канала от АКМ №201010010011
8Вызов проверки канала от АКМ №300011001011
9Передача запроса состояния АКМ №100100101011
10Передача запроса состояния АКМ №200110000111
11Передача запроса состояния АКМ №300001100111
12Передача информации о неисправностях, зафиксированных АКМ01000110111
13Дистанционный сброс индикации и возврат в исходное состояние реле сигнализации неисправности, реле вывода защиты из работы и реле предупредительной сигнализации01000001111
14Вызов замедленной проверки00010011111

После сигнала "Передача информации о неисправностях, зафиксированных АКМ" в канал связи передается слово информации о зафиксированных неисправностях, в котором наличие неисправности передаётся логическим нулём. В байте информации о зафиксированных неисправностях в разряде D7 передаётся информация о фиксации неисправности ПРМ, в разряде D6 – КАНАЛ 1, D5 – КАНАЛ 2, D4 – КАНАЛ 3, D3 – ЗАТУХ 1, D2 – ЗАТУХ 2, D1 – ЗАТУХ 3, D0 – ПОМЕХА; D8 = 1.

Назначение перемычек, устанавливаемых на соединителе X13 РЕЖИМ 0 - 7 узла АКМ, изложено в таблице П2. Назначение перемычек, устанавливаемых на соединителе X14 РЕЖИМ 8 - 15 узла АКМ, изложено в таблице П3.

Таблица П2

Перемычка РЕЖИМ Не установленаУстановлена
7при обнаружении помехи не разрешается проверка канала связипри обнаружении помехи разрешается проверка канала связи
6длительность импульса Tимп (рисунок П1а) 4 мсдлительность импульса Tимп (рисунок П1а) 8.192 мс
5время откликов при замедленной проверке 30 секундвремя откликов при замедленной проверке 10 секунд
4регистрация увеличения затухания вызывает предупредительную сигнализациюрегистрация увеличения затухания вызывает сигнализацию неисправности и вывод защиты
3регистрация помехи вызывает предупредительную сигнализациюрегистрация помехи вызывает сигнализацию неисправности и вывод защиты
2трехконцевой канал связидвухконцевой канал связи
1, 0РЕЖИМ 1РЕЖИМ 0
не установленане установленакомплект АКМ № 1
не установленаустановленакомплект АКМ № 2
установленане установленакомплект АКМ № 3

Внимание! Перемычки РЕЖИМ 2, РЕЖИМ 5 и РЕЖИМ 6 должны быть установлены в одинаковое положение в узлах АКМ всех концов канала связи. Перемычки РЕЖИМ 0 и РЕЖИМ 1 в узлах АКМ разных концов канала связи должны быть установлены в положения "комплект АКМ № 1", "комплект АКМ № 2" в двухконцевом и "комплект АКМ № 1", "комплект АКМ № 2", "комплект АКМ № 3" в трёхконцевом канале связи.

Таблица П3

Перемычка РЕЖИМ Не установленаУстановлена
15сигналы ТО1 - ТО5 передаются независимо от наличия помехи в каналепри наличии помехи сигналы ТО1 - ТО5 не передаются; передача сигналов ТО осуществляется после окончания приема помехи
12передача сигнала ТО5 с запоминаниемпередача сигнала ТО5 без запоминания
11передача сигнала ТО4 с запоминаниемпередача сигнала ТО4 без запоминания
10передача сигнала ТО3 с запоминаниемпередача сигнала ТО3 без запоминания
9передача сигнала ТО2 с запоминаниемпередача сигнала ТО2 без запоминания
8передача сигнала ТО1 с запоминаниемпередача сигнала ТО1 без запоминания

Назначение органов управления и индикации, выведенных на лицевую панель узла АКМ, приведено на рисунке П2.

ПВЗ-ТО

П2. Алгоритм работы узла АКМ.

При подаче питания на узел АКМ на выходе схемы автоматического сброса (вывод 10 микросхемы D1.4) формируется сигнал сброса в виде импульса логической единицы, в результате чего светят все индикаторы на лицевой панели узла АКМ; отсутствует запуск передатчика; реле сигнализации неисправности и реле вывода защиты из работы устанавливаются в нормальное (соответствующее отсутствию неисправностей) состояние; контакты реле предупредительной сигнализации не изменяют своего состояния (контакты реле предупредительной сигнализации при отсутствии напряжения питания аппаратуры ПВЗ-ТО были замкнуты, что соответствует наличию предупредительной сигнализации).

После окончания сигнала сброса начинается исполнение программы работы узла АКМ.

Производится программная инициализация устройств узла АКМ, при этом гаснут все индикаторы на лицевой панели узла АКМ, состояние выходных реле не изменяется.

Затем проводится тестирование содержимого ПЗУ (микросхема D17 узла АКМ) путем сравнения вычисленной и записанной однобайтной контрольной суммы; время выполнения теста ПЗУ порядка 50 мс. В случае несовпадения контрольной суммы, то есть при повреждении ПЗУ, контакты выходных реле узла ВС не меняют состояния; не светит индикатор ВКЛ, светит индикатор ЗАНЯТ, индикаторы ПРМ, КАНАЛ 1 – КАНАЛ 3, ЗАТУХ 1 – ЗАТУХ 3, ПОМЕХА отображают в двоичном коде вычисленную контрольную сумму (свечение индикатора соответствует логической единице, верхний индикатор отображает старший разряд, нижний - младший); программа зацикливается на проведении теста ПЗУ. При успешном прохождении теста ПЗУ размыкаются контакты реле внешней предупредительной сигнализации, с периодом 1 секунда мигает индикатор ВКЛ узла АКМ, остальные индикаторы узла АКМ не светят.

Через некоторое время (называемое в дальнейшем временем повторной проверки) проводится попытка проверки канала связи. Сначала в течение ориентировочно 20 мс определяется, не срабатывает ли приёмник ПРМ (то есть не появляется ли логический ноль на контактах А5, Б5 розетки X1 узла АКМ); срабатывание приемника ПРМ расценивается как наличие помехи в канале связи. В отсутствие перемычки РЕЖИМ 7 (смотри таблицу П2) при обнаружении срабатываний приёмника ПРМ проверка канала связи не проводится (так как при наличии помехи прием будет заведомо недостоверным), начинает мигать с периодом 1 секунда индикатор ПОМЕХА узла АКМ; время до следующей проверки канала связи устанавливается равным времени повторной проверки. При установленной перемычке РЕЖИМ 7 проводится проверка канала связи, начинает мигать с периодом 1 секунда индикатор ПОМЕХА узла АКМ; время до следующей проверки канала связи устанавливается равным времени повторной проверки

Времена повторной проверки неодинаковые для разных комплектов АКМ в различных режимах работы и варьируются в пределах от 30.0 до 37.5 секунд.

Для проведения проверки канала связи и собственного приёмопередатчика в канал посылается сигнал вызова проверки канала связи, содержащий информацию о номере вызывающего комплекта (смотри таблицу П1, строки 6 - 8, и рисунок П1б).

Длительность передачи каждого бита сигналов, описанных в таблице П1, обычно устанавливается равной 4 мс (в отсутствие перемычки РЕЖИМ 6 узла АКМ; смотри таблицу П2) или в исключительных случаях при больших искажениях длительности принимаемых импульсов равной 8.192 мс (при наличии перемычки РЕЖИМ 6 узла АКМ).

На время проверки загорается индикатор ЗАНЯТ узла АКМ. На каждом из концов канала проводится контроль сигналов приёмника КОНТР ПРМ (контакты А13, Б13 розетки X1 узла АКМ). Если во время паузы и во время приема отклика своего АКМ сигналы приемников ПРМ и КОНТР ПРМ не будут совпадать (например, при работе с релейно-контактными защитами вследствие обрыва выходной цепи приёмника или вследствие медленного нарастания тока в индуктивности нагрузки), начинает мигать с периодом 1 секунда индикатор ПРМ узла АКМ; время до следующей проверки канала связи устанавливается равным времени повторной проверки.

Каждый из комплектов АКМ канала связи в соответствующий момент времени передаёт отклик (запускает передатчик на 20 мс). Если в ходе проверки была обнаружена неисправность КОНТР ПРМ или неисправность собственного приемопередатчика, передается сигнал неисправности (запускается передатчик в соответствующий момент времени на 20 мс). При установленных перемычках РЕЖИМ 3 или РЕЖИМ 4 (то есть в случае, когда регистрация помехи и увеличения затухания вызывают сигнализацию неисправности и вывод защиты) сигнал неисправности передается также при обнаружении помехи или увеличения затухания соответственно.

При приёме сигнала неисправности с какого-либо конца канала начинает мигать соответствующий индикатор КАНАЛ 1 – КАНАЛ 3; время до следующей проверки канала связи устанавливается равным времени повторной проверки.

Отклики с каждого из концов канала связи одновременно контролируются и приёмником ПРМ ГРУБ (контакты А6, Б6 розетки X1 узла АКМ); поскольку чувствительность грубого приёмника узла ПРМ обычно устанавливается меньшей, чем чувствительность основного приёмника, отсутствие сигнала на выходе ПРМ ГРУБ свидетельствует об отсутствии запаса по затуханию канала связи. При обнаружении отсутствия запаса по затуханию при приёме сигналов какого-либо из концов канала связи начинает мигать с периодом 1 секунда соответствующий индикатор ЗАТУХ 1 – ЗАТУХ 3; время до следующей проверки канала связи устанавливается равным времени повторной проверки.

Если после проведения контроля канала не обнаружено никакой неисправности, время до следующей проверки канала связи на основании сравнения принятого номера вызывающего комплекта и номера своего комплекта АКМ устанавливается таким образом, чтобы вызов проверки канала происходил по инициативе первого комплекта АКМ, через 10 минут по инициативе второго комплекта АКМ, через 10 минут по инициативе третьего комплекта АКМ, через 10 минут по инициативе первого комплекта АКМ и так далее (в двухконцевом канале вызов от первого комплекта, через 10 минут от второго, через 10 минут от первого и так далее). В отсутствие приёма очередного сигнала вызова от дальнего конца канала связи вызов от своего конца последует через время не более 12 минут (в двухконцевом канале не более 11 минут); если при проверке канала будут обнаружены неисправности, вызовы будут следовать с временами повторной проверки.

Если при следующей проверке канала не подтверждается наличие неисправности, обнаруженной в предыдущей проверке, индикатор соответствующей неисправности гаснет; счётчик количества неисправностей сбрасывается.

Если неисправности, отображаемые индикаторами ПРМ, КАНАЛ 1 – КАНАЛ 3, ЗАТУХ 1 – ЗАТУХ 3, обнаруживаются в течение четырёх проверок подряд, соответствующий индикатор перестаёт мигать и светит постоянно. Для постоянного свечения индикатора ПОМЕХА необходима регистрация помехи в двух проверках подряд.

Для проведения ручной проверки канала связи необходимо нажимать переключатель ЗАПРОС на лицевой панели узла АКМ не менее четырёх раз, при этом интервал между отпусканием и последующим нажатием переключателя ЗАПРОС должен составлять не менее 2 секунд.

После фиксации неисправностей, перечисленных в пунктах 6.1.1.1, 6.1.1.2 настоящего технического описания, и неисправностей, перечисленных в пунктах 6.1.1.3, 6.1.1.4 настоящего технического описания, при установке перемычек РЕЖИМ 3 и РЕЖИМ 4, прекращается формирование сигналов запроса автоматического контроля канала связи и формирование откликов; узел АКМ блокируется до нажатия переключателя СБРОС на лицевой панели узла АКМ или до приёма сигнала дистанционного сброса из канала связи. После фиксации неисправностей, перечисленных в пунктах 6.1.1.3, 6.1.1.4 настоящего технического описания, в отсутствие перемычек РЕЖИМ 3 и РЕЖИМ 4 узел АКМ продолжает работу; сброс индикации неисправностей и размыкание контактов реле предупредительной сигнализации происходит при нажатии переключателя СБРОС на лицевой панели узла АКМ или при приёме сигнала дистанционного сброса из канала связи.

В случае постоянного свечения индикаторов КАНАЛ 1 – КАНАЛ 3 можно определить, зарегистрирована ли неисправность канала собственным комплектом АКМ или одним из противоположных концов канала связи. Для этого необходимо установить перемычку между контактами розетки X2 на лицевой панели узла АКМ F2 и ОБЩИЙ; индикаторы КАНАЛ 1, КАНАЛ 2, КАНАЛ 3 светят постоянно при обнаружении неисправности канала связи данным комплектом АКМ, мигают при обнаружении неисправности комплектом АКМ другого конца канала связи; после снятия перемычки восстанавливается прежний режим свечения (смотри рисунок П2). Если неисправность какого-либо из концов канала зарегистрирована данным комплектом АКМ и одновременно соответствующим противоположным концом, при установке перемычки F2 и ОБЩИЙ индикатор неисправности канала светит постоянно.

Для просмотра неисправностей, зафиксированных на любом из концов канала связи, необходимо установить перемычку между контактами розетки X2 на лицевой панели узла АКМ ОБЩИЙ и F3 для запроса состояния АКМ № 1, ОБЩИЙ и F4 для запроса состояния АКМ № 2 или ОБЩИЙ и F5 для запроса состояния АКМ № 3, после чего нажать и отпустить переключатель ЗАПРОС узла АКМ. В результате в канал связи будет передан сигнал запроса состояния соответствующего комплекта АКМ (таблица П1, строки 9 - 11); на запрашивающем АКМ начинают мигать с периодом 1 секунда индикаторы ПРМ, КАНАЛ 1 – КАНАЛ 3, ЗАТУХ 1 – ЗАТУХ 3, ПОМЕХА; все комплекты АКМ примут этот сигнал; определят, был ли запрос адресован данному комплекту АКМ; если запрашивалось состояние не этого комплекта, АКМ не реагирует; если запрашивалось состояние этого комплекта, АКМ передаёт в канал связи информацию о зафиксированных им неисправностях (сигнал в соответствии со строкой 12 таблицы П1 и затем слово информации о зафиксированных неисправностях); в результате на индикаторах ПРМ, КАНАЛ 1 – КАНАЛ 3, ЗАТУХ 1 – ЗАТУХ 3, ПОМЕХА комплекта, с которого запрашивалась информация, будут постоянно светить индикаторы, соответствующие неисправностям, зафиксированным на соответствующем дальнем конце канала связи. Если на запрашивающем АКМ информация о состоянии другого комплекта не принята, мигание индикаторов ПРМ, КАНАЛ 1 – КАНАЛ 3, ЗАТУХ 1 – ЗАТУХ 3, ПОМЕХА не прекращается.

При необходимости исследовать сигналы, принимаемые от передатчиков дальних концов канала связи, с помощью, например, вольтметра, осциллографа или частотомера, следует установить перемычку между контактами розетки X2 на лицевой панели узла АКМ ОБЩИЙ и F6, после чего нажать и отпустить переключатель ЗАПРОС узла АКМ. В результате в канал связи будет передан сигнал запроса замедленной проверки (таблица П1, строка 14), после чего производится пуск передатчика первого конца канала связи на 10 или 30 секунд (в зависимости от установки перемычки РЕЖИМ 5; смотри таблицу П2); затем следует пауза порядка 1 секунды, в течение которой не запущен ни один из передатчиков; затем на 10 (30) секунд запускается передатчик второго конца канала; затем пауза порядка 1 секунды; затем на 10 (30) секунд запускается передатчик третьего конца канала; затем пауза порядка 1 секунды; затем на 10 (30) секунд запускаются передатчики всех концов канала связи (в двухконцевом канале запускается передатчик первого конца, затем второго, затем обоих). На всё время замедленной проверки светит индикатор ЗАНЯТ на лицевой панели узла АКМ, сигнализируя о том, что передача и приём любых других сигналов в это время невозможны.

При необходимости проверки одного комплекта аппаратуры ПВЗ-ТО (не подключенного к каналу связи) следует установить перемычку между контактами розетки X2 на лицевой панели узла АКМ ОБЩИЙ и F7; в этом случае данный комплект АКМ имитирует поведение всех концов канала связи.

При желании для наладки можно установить перемычку между контактами розетки X2 на лицевой панели узла АКМ ОБЩИЙ и F8; в этом случае запуск автоматического контроля канала связи будет производиться с периодом 1 секунда. При работе в канале связи рекомендуется указанную перемычку устанавливать только на одном из концов канала.

При необходимости можно дистанционно сбросить индикацию и возвратить в исходное состояние реле сигнализации неисправности, реле вывода защиты из работы и реле предупредительной сигнализации всех концов канала связи. Для этого следует на АКМ любого из концов канала одновременно нажать переключатели СБРОС и ЗАПРОС; в результате в канал связи будет передан сигнал дистанционного сброса (смотри таблицу П1, строка 13).

Все перемычки между контактами розетки X2 на лицевой панели узла АКМ допускается устанавливать только в период наладки!

Передача сигналов телеотключения может осуществляться за время порядка 40 мс в отсутствие перемычки РЕЖИМ 6 узла АКМ или за время порядка 80 мс при установленной перемычке РЕЖИМ 6 узла АКМ (на приемном конце сигнал включения выходного реле начинается примерно в середине бита D8 рисунка П1). Для определения времени от момента подачи сигнала на вход узла ВВ одного конца канала связи до замыкания контактов реле узла ВВ другого конца канала связи к указанным временам необходимо прибавить время задержки на интегрирующей цепочке C1, R41* - C5, R45* узла ВВ, задержку реакции программы (до 3 мс), время затягивания сигнала приёмопередающим трактом (до 2.5 мс) и время срабатывания реле узла ВВ.

При одновременном поступлении на вход передачи одного из комплектов ПВЗ-ТО нескольких сигналов телеотключения передача сигналов телеотключения осуществляется последовательно; сначала передаются сигналы с меньшими номерами.

При одновременном возникновении необходимости передачи нескольких сигналов от одного из АКМ канала связи (например, одновременно поступили несколько сигналов телеотключения, подошло время проведения очередной проверки канала связи и возникла необходимость ответа на запрос о состоянии данного комплекта АКМ) запросы на передачу записываются в очередь и передаются последовательно при освобождении канала связи (то есть при отсутствии процессов передачи и приёма) в соответствии с заданной системой приоритетов.

Наибольший приоритет имеет сигнал передачи ТО1 (телеотключение, первый канал), затем ТО2, ТО3, ТО4, ТО5, сигнал проверки канала связи, сигнал дистанционного ввода защиты, сигнал запроса состояния АКМ1, сигнал запроса состояния АКМ2, сигнал запроса состояния АКМ3, сигнал передачи состояния АКМ, сигнал запроса замедленной проверки (низший приоритет).

Передача сигнала с высшим приоритетом из очереди передачи задерживается как на время занятости канала связи процессами передачи и приёма, вызванными АКМ (отображаются свечением индикатора ЗАНЯТ на лицевой панели узла АКМ), так и на время занятия канала аппаратурой защиты. В последнем случае на вход ЗАПРЕТ узла АКМ (контакты А14, Б14 розетки X1 узла АКМ) поступает логическая единица. Наличие сигнала запрета отображается постоянным свечением индикаторов ВКЛ и ЗАНЯТ узла АКМ. По окончании сигнала запрета на входе узла АКМ возможность передачи или приёма сигналов восстанавливается ориентировочно через 20 мс.

Если необходимость передачи каких-либо сигналов АКМ возникает во время приёма сигналов из канала связи, передача задерживается до окончания приёма. Это обстоятельство следует учитывать обслуживающему персоналу, так как такие действия, как, например, посылка вызова к телефону при нажатии на переключатель ВЫЗОВ узла ГЕН или запуск замедленной проверки канала связи при установке перемычки F6 – ОБЩИЙ узла АКМ могут задержать передачу всех сигналов АКМ (в том числе сигналов телеотключения) на длительное время.

П3. Перечень возможных неисправностей и методов их устранения приведен в таблице П4.

Таблица П4

Наименование неисправностей, внешнее проявление и дополнительные признаки Вероятная причинаМетод устранения
При включении электропитания не размыкаются контакты внешней предупредительной сигнализации, не светит индикатор ВКЛ узла АКМ, светит индикатор ЗАНЯТ узла АКМНеисправно ПЗУ узла АКМПроверить электрический контакт между микросхемой D17 и схемой узла АКМ.

При необходимости перепрограммировать микросхему D17 узла АКМ.

Постоянно светят или периодически зажигаются все индикаторы узла АКМ; постоянно замкнуты или замыкаются одновременно с зажиганием индикаторов контакты реле внешней предупредительной сигнализацииСбой в работе программы узла АКМ или неисправность схемы автоматического сброса узла АКМПроверить электрический контакт между микросхемами D12, D17 и схемой узла АКМ.

Проверить работоспособность схемы автоматического сброса узла АКМ

При работе с релейно-контактными защитами светят индикаторы ПРМ и КАНАЛ узла АКМ с номером своего комплекта АКМОборвана выходная цепь приёмникаУстранить обрыв выходной цепи
При работе с полупроводниковыми защитами светят индикаторы ПРМ и КАНАЛ узла АКМ с номером своего комплекта АКМКороткое замыкание в выходной цепи приёмникаУстранить замыкание выходной цепи
Светит индикатор КАНАЛ узла АКМ с номером своего комплекта АКМНеисправен приёмопередатчик ПВЗ-ТОПроверить отдельно передатчик и приёмник ПВЗ-ТО
Светит индикатор КАНАЛ узла АКМ с номером дальнего комплекта АКМНеисправен приёмопередатчик ПВЗ-ТО дальнего конца канала связи или повреждён канал связиПроверить приёмопередатчик дальнего конца канала связи. Проверить канал связи

Продолжение таблицы П4

Светит индикатор ЗАТУХ узла АКМ Увеличено затухание канала связи, уменьшилась мощность передатчика на противоположном конце канала, уменьшилась чувствительность приёмникаПроверить канал связи, передатчик противоположного конца канала, приёмник данного ПВЗ-ТО
Светит индикатор ПОМЕХА узла АКМБыла помеха в канале связи или неисправен узел ПРМПроверить узел ПРМ

П4. Проверку устройства автоматического контроля канала связи, расположенного в узле АКМ, производить по приведенной ниже методике.

Принятые сокращения:

а) когда в тексте методик проверки встречается выражение "убедиться в отсутствии сигнализации неисправности", необходимо с помощью прибора Ц4315 убедиться в замыкании электрической цепи между контактами X6:4 и X6:5 (ВЫВОД ЗАЩИТЫ) и в отсутствии электрической цепи между контактами X6:2 и X6:3 (СИГН НЕИСПР) колодок внешних подключений аппаратуры ПВЗ-ТО.

б) когда в тексте методик проверки встречается выражение "убедиться в наличии сигнализации неисправности", необходимо с помощью прибора Ц4315 убедиться в замыкании электрической цепи между контактами X6:2 и X6:3 (СИГН НЕИСПР) и в отсутствии электрической цепи между контактами X6:4 и X6:5 (ВЫВОД ЗАЩИТЫ) колодок внешних подключений аппаратуры ПВЗ-ТО.

в) когда в тексте методик проверки встречается выражение "убедиться в отсутствии предупредительной сигнализации", необходимо с помощью прибора Ц4315 убедиться в отсутствии электрической цепи между контактами X6:1 и X5:5 (СИГН ПРЕДУПР) колодок внешних подключений аппаратуры ПВЗ-ТО.

г) когда в тексте методик проверки встречается выражение "убедиться в наличии предупредительной сигнализации", необходимо с помощью прибора Ц4315 убедиться в замыкании электрической цепи между контактами X6:1 и X5:5 (СИГН ПРЕДУПР) колодок внешних подключений аппаратуры ПВЗ-ТО.

Выполнение дальнейших проверок необходимо производить достаточно быстро, чтобы избежать автоматического запуска проверок канала по инициативе узла АКМ (при обнаружении любой из неисправностей узел АКМ переходит в режим повторной проверки с периодом от 30.0 до 37.5 секунд) или отслеживать наличие автоматических проверок и учитывать их воздействие.

П4.1. Проверка одиночного комплекта ПВЗ-ТО, не подключенного к каналу связи.

П4.1.1. Установить тумблер ВКЛ БАТ блока БП в выключенное положение. Подключить к выходу передатчика нагрузку 75 Ом, расположенную в изделии, для чего на лицевой панели блока УЛФ снять перемычку ВЫХ 1 - ЛИН 1 и установить перемычку ВЫХ 1 - 75 Ом. Установить перемычки в узлах и блоках аппаратуры ПВЗ-ТО для работы в необходимом режиме (для подключения к нужному типу защиты, для необходимого напряжения питания и так далее).

Установить в узле АКМ перемычки для работы в необходимом режиме (по таблицам П2, П3).

бедиться в наличии сигнализации неисправности и предупредительной сигнализации.

Установить тумблер ВКЛ БАТ на лицевой панели блока БП во включенное положение. Убедиться в появлении свечения индикаторов БАТ, 24 В, 5 В, U УМ блока БП. Убедиться в том, что на время порядка 1 секунды загораются все индикаторы узла АКМ; затем в течение времени не более 3 секунд светят индикаторы ВКЛ и ЗАНЯТ узла АКМ, остальные индикаторы узла АКМ не светят; затем мигает с периодом 1 секунда индикатор ВКЛ узла АКМ, остальные индикаторы узла АКМ не светят.

Убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

Убедиться в кратковременном зажигании индикатора ЗАНЯТ узла АКМ, в кратковременном зажигании индикаторов ПРМ, ГРУБЫЙ узла ПРМ и в появлении мигающего свечения индикаторов КАНАЛ и ЗАТУХ отсутствующих концов канала связи (например, если в проверяемом узле АКМ установлены перемычки для работы в двухконцевом канале и номер проверяемого комплекта АКМ равен 1, должны мигать индикаторы КАНАЛ 2 и ЗАТУХ 2; если в проверяемом узле АКМ установлены перемычки для работы в трёхконцевом канале и номер проверяемого комплекта АКМ равен 2, должны мигать индикаторы КАНАЛ 1, КАНАЛ 3, ЗАТУХ 1, ЗАТУХ 3 и так далее) через 34.5 секунды после начала мигания индикатора ВКЛ при работе узла АКМ в качестве комплекта № 1, через 36 секунд при работе узла АКМ в качестве комплекта № 2 и через 37.5 секунды при работе узла АКМ в качестве комплекта № 3.

Трижды нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ с промежутком между отпусканием и следующим нажатием не менее 2 секунд; убедиться в постоянном свечении индикаторов КАНАЛ и ЗАТУХ отсутствующих концов канала связи. Убедиться в наличии сигнализации неисправности. При установке в узле АКМ перемычки РЕЖИМ 4 (смотри таблицу П2) убедиться в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 4 узла АКМ убедиться в наличии предупредительной сигнализации.

Установить перемычку между контактами ВЫКЛ АК и ОБЩИЙ на лицевой панели узла АКМ; убедиться в свечении всех индикаторов узла АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации. Снять перемычку между контактами ВЫКЛ АК и ОБЩИЙ на лицевой панели узла АКМ; убедиться в отсутствии свечения всех индикаторов узла АКМ (кроме индикатора ВКЛ, мигающего с периодом 1 секунда).

Нажать и удерживать нажатым переключатель ПУСК узла ВС; убедиться в постоянном свечении индикаторов ВКЛ и ЗАНЯТ узла АКМ; отпустить переключатель ПУСК узла ВС; убедиться в мигающем свечении индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ.

Установить перемычку между гнёздами F7 и ОБЩИЙ на лицевой панели узла АКМ (и не снимать её, пока об этом не будет написано); нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ; убедиться в мигании индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ.

Установить перемычку между гнёздами F8 и ОБЩИЙ на лицевой панели узла АКМ; убедиться в кратковременном зажигании индикатора ЗАНЯТ узла АКМ и индикаторов ГРУБЫЙ и ПРМ узла ПРМ с периодом 1 секунда; снять перемычку между гнёздами F8 и ОБЩИЙ.

Установить перемычку между гнёздами БЛОК ПРМ и ОБЩИЙ узла ПРМ; нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в появлении мигающего свечения индикаторов КАНАЛ 1, КАНАЛ 2, ЗАТУХ 1, ЗАТУХ 2 (для трёхконцевого канала также индикаторов КАНАЛ 3, ЗАТУХ 3); трижды нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении указанных индикаторов узла АКМ; убедиться в наличии сигнализации неисправности; при установке в узле АКМ перемычки РЕЖИМ 4 (смотри таблицу П2) убедиться в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 4 узла АКМ убедиться в наличии предупредительной сигнализации.

Нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в отсутствии даже кратковременного свечения индикатора ЗАНЯТ узла АКМ. Нажать переключатель ЗАПРОС узла АКМ и удерживать его нажатым; нажать и отпустить переключатель СБРОС узла АКМ; убедиться в кратковременном зажигании индикатора ЗАНЯТ узла АКМ и индикаторов ГРУБЫЙ и ПРМ узла ПРМ; отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении индикаторов КАНАЛ 1, КАНАЛ 2, ЗАТУХ 1, ЗАТУХ 2 (для трёхконцевого канала также индикаторов КАНАЛ 3, ЗАТУХ 3) узла АКМ.

Снять перемычку между гнёздами БЛОК ПРМ и ОБЩИЙ узла ПРМ.

Нажать переключатель ЗАПРОС узла АКМ и удерживать его нажатым; нажать и отпустить переключатель СБРОС узла АКМ; убедиться в кратковременном зажигании индикатора ЗАНЯТ узла АКМ и индикаторов ГРУБЫЙ и ПРМ узла ПРМ; отпустить переключатель ЗАПРОС узла АКМ; убедиться в мигающем свечении индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

Установить перемычку между гнёздами БЛОК ГРУБ и ОБЩИЙ узла ПРМ; нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в появлении мигающего свечения индикаторов ЗАТУХ 1, ЗАТУХ 2 (для трёхконцевого канала также индикатора ЗАТУХ 3); трижды нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении указанных индикаторов узла АКМ. При установке в узле АКМ перемычки РЕЖИМ 4 (смотри таблицу П2) убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 4 узла АКМ убедиться в отсутствии сигнализации неисправности и в наличии предупредительной сигнализации. Снять перемычку между гнёздами БЛОК ГРУБ и ОБЩИЙ узла ПРМ; нажать и отпустить переключатель СБРОС узла АКМ на лицевой панели узла АКМ; убедиться в мигании индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

П4.1.2. Установить перемычку между гнёздами ПРМ и ОБЩИЙ узла ПРМ (при этом светит индикатор ПРМ узла ПРМ), нажать и отпустить переключатель ЗАПРОС узла АКМ.

Если не установлена перемычка РЕЖИМ 7, убедиться в появлении мигающего свечения индикатора ПОМЕХА; нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении индикатора ПОМЕХА узла АКМ. При установке в узле АКМ перемычки РЕЖИМ 3 убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 3 узла АКМ убедиться в отсутствии сигнализации неисправности и в наличии предупредительной сигнализации.

Если установлена перемычка РЕЖИМ 7, убедиться в появлении мигающего свечения индикаторов ПОМЕХА, КАНАЛ 1 и КАНАЛ 2 (для трёхконцевого канала также индикатора КАНАЛ 3) узла АКМ; нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении индикатора ПОМЕХА узла АКМ. При установке в узле АКМ перемычки РЕЖИМ 3 убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 3 узла АКМ убедиться в отсутствии сигнализации неисправности и в наличии предупредительной сигнализации. Дважды нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении индикаторов КАНАЛ 1 и КАНАЛ 2 (для трёхконцевого канала также индикатора КАНАЛ 3) узла АКМ; убедиться в наличии сигнализации неисправности.

Снять перемычку между гнёздами ПРМ и ОБЩИЙ узла ПРМ; нажать и отпустить переключатель СБРОС узла АКМ на лицевой панели узла АКМ; убедиться в мигании индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

П4.1.3. Установить перемычку между гнёздами НЕИСПР и ОБЩИЙ узла ГЕН (при этом светит индикатор НЕИСПР узла ГЕН); убедиться в появлении мигающего свечения индикатора КАНАЛ своего конца канала связи; трижды нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении указанных индикаторов узла АКМ; убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации. Снять перемычку между гнёздами НЕИСПР и ОБЩИЙ узла ГЕН; нажать и отпустить переключатель СБРОС узла АКМ на лицевой панели узла АКМ; убедиться в мигании индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

Снять перемычку между гнёздами F7 и ОБЩИЙ на лицевой панели узла АКМ.

Создать неисправность выходной цепи приёмника аппаратуры ПВЗ-ТО (если аппаратура ПВЗ-ТО предназначена для работы с релейно-контактными защитами, оборвать цепь выходного тока между контактами X1:1 +ПРМ и X1:2 ВЫХ ПРМ колодок внешних подключений; если аппаратура ПВЗ-ТО предназначена для работы с полупроводниковыми защитами, замкнуть цепь между контактами X1:2 ВЫХ ПРМ и X1:3 ОБЩИЙ колодок внешних подключений). Нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ; убедиться в появлении мигающего свечения индикатора ПРМ и индикаторов КАНАЛ, ЗАТУХ отсутствующих концов канала связи; трижды нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ; убедиться в постоянном свечении указанных индикаторов узла АКМ; убедиться в наличии сигнализации неисправности. Устранить неисправность выходной цепи приёмника аппаратуры ПВЗ-ТО; нажать и отпустить переключатель СБРОС на лицевой панели узла АКМ; убедиться в мигании индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

Установить тумблер ВКЛ БАТ блока БП в выключенное положение.

П4.2. Проверка канала связи, образованного двумя или тремя комплектами аппаратуры ПВЗ-ТО.

П4.2.1. Установить тумблеры ВКЛ БАТ блоков БП всех концов канала связи в выключенное положение. Установить перемычки в узлах и блоках аппаратуры ПВЗ-ТО для работы в необходимом режиме (для подключения к нужному типу защиты, для необходимого напряжения питания и так далее). Установить в узлах АКМ перемычки для работы в необходимом режиме (по таблицам П2, П3). Соединить все комплекты аппаратуры ПВЗ-ТО в канал связи. Установить номинальное затухание канала связи. На всех концах канала связи убедиться в наличии сигнализации неисправности и предупредительной сигнализации.

Установить тумблеры ВКЛ БАТ блоков БП всех концов канала связи во включенное положение. Установку тумблеров ВКЛ БАТ блоков БП всех концов канала связи во включенное положение желательно проводить одновременно (с разницей во времени не более 30 секунд) для того, чтобы узел АКМ того комплекта ПВЗ-ТО, который был включен раньше других, не успел обнаружить отсутствие откликов от еще не включенных концов канала. Если одновременное включение произвести затруднительно, необходимо после включения питания на всех концах канала произвести дистанционный сброс АКМ, для чего на любом из концов канала следует одновременно нажать переключатели СБРОС и ЗАПРОС узла АКМ.

На всех концах канала связи убедиться в мигании с периодом 1 секунда индикаторов ВКЛ и в отсутствии свечения остальных индикаторов узлов АКМ; убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации.

Выполнение дальнейших проверок канала связи, образованного двумя или тремя комплектами аппаратуры ПВЗ-ТО, необходимо производить достаточно быстро, чтобы избежать автоматического запуска проверок канала по инициативе узлов АКМ (при обнаружении любой из неисправностей узлы АКМ переходят в режим повторной проверки с периодами от 30.0 до 37.5 секунд) или отслеживать наличие автоматических проверок и учитывать их воздействие.

П4.2.2. На АКМ №1 (то есть на АКМ, в котором не установлены перемычки РЕЖИМ 0 и РЕЖИМ 1 (смотри таблицу П2)) нажать и отпустить переключатель ЗАПРОС; на всех концах канала связи убедиться в мигании индикатора ВКЛ, в отсутствии свечения остальных индикаторов узла АКМ, в отсутствии сигнализации неисправности и предупредительной сигнализации.

Нажать и удерживать нажатым переключатель ПУСК узла ВС комплекта ПВЗ-ТО №1; убедиться в постоянном свечении индикаторов ВКЛ и ЗАНЯТ и в отсутствии свечения остальных индикаторов узла АКМ №1; нажать и отпустить переключатель ЗАПРОС АКМ №1; убедиться в постоянном свечении индикаторов ВКЛ и ЗАНЯТ и в отсутствии свечения остальных индикаторов узла АКМ №1; отпустить переключатель ПУСК узла ВС комплекта ПВЗ-ТО №1.

Создать неисправность выходной цепи приёмника комплекта ПВЗ-ТО №1 (если аппаратура ПВЗ-ТО предназначена для работы с релейно-контактными защитами, оборвать цепь выходного тока между контактами X1:1 +ПРМ и X1:2 ВЫХ ПРМ колодок внешних подключений; если аппаратура ПВЗ-ТО предназначена для работы с полупроводниковыми защитами, замкнуть цепь между контактами X1:2 ВЫХ ПРМ и X1:3 ОБЩИЙ колодок внешних подключений). Нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1; убедиться в появлении мигающего свечения индикатора ПРМ на АКМ №1 и в появлении мигающего свечения индикатора КАНАЛ 1 на АКМ остальных концов канала связи. Трижды нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1 с промежутком между отпусканием и следующим нажатием не менее 2 секунд; убедиться в постоянном свечении индикатора ПРМ на АКМ №1 и индикатора КАНАЛ 1 на АКМ остальных концов канала связи; убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации на всех концах канала связи. Нажать и отпустить переключатель ЗАПРОС узла АКМ №1; убедиться, что не зажигается (даже кратковременно) индикатор ЗАНЯТ узла АКМ №1.

На лицевой панели АКМ №1 установить перемычку между гнёздами F4 и ОБЩИЙ, нажать и отпустить переключатель ЗАПРОС узла АКМ №1; убедиться в постоянном свечении индикатора КАНАЛ 1, мигании с периодом 1 секунда индикатора ВКЛ и в отсутствии свечения остальных индикаторов узла АКМ №1. Снять перемычку между гнёздами F4 и ОБЩИЙ узла АКМ №1.

Устранить неисправность выходной цепи приёмника аппаратуры ПВЗ-ТО №1. На АКМ №1 нажать и отпустить переключатели СБРОС и ЗАПРОС; убедиться в отсутствии свечения всех индикаторов на узлах АКМ всех концов канала связи (кроме мигания индикаторов ВКЛ); убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации на всех концах канала связи.

П4.2.3. Увеличить затухание канала связи (например, подключив между выходами ПВЗ-ТО и входами канала магазин затуханий "МАВ-30 Вт" производства одесского МЧП "Ива") до величины, при которой на каждом из постов ПВЗ-ТО при приеме непрерывного неманипулированного сигнала с любого из дальних концов канала светит индикатор ПРМ и не светит индикатор ГРУБЫЙ узла ПРМ.

Нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1; убедиться в появлении мигающего свечения индикаторов ЗАТУХ дальних концов канала связи (для АКМ №1 - ЗАТУХ 2 в двухконцевом канале, ЗАТУХ 2 и ЗАТУХ 3 в трёхконцевом канале); трижды нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ с промежутком между отпусканием и следующим нажатием не менее 2 секунд; убедиться в постоянном свечении индикаторов ЗАТУХ дальних концов канала связи. При установке в узле АКМ перемычки РЕЖИМ 4 (смотри таблицу П2) убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 4 узла АКМ убедиться в отсутствии сигнализации неисправности и в наличии предупредительной сигнализации.

Восстановить нормальное затухание канала связи. На АКМ №1 нажать и отпустить переключатели СБРОС и ЗАПРОС; убедиться в отсутствии свечения всех индикаторов на узлах АКМ всех концов канала связи (кроме мигания индикаторов ВКЛ); убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации на всех концах канала связи.

П4.2.4. Установить перемычку между гнёздами БЛОК ПРМ и ОБЩИЙ на лицевой панели узла ПРМ комплекта ПВЗ-ТО №1. Нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1; убедиться в появлении мигающего свечения индикаторов КАНАЛ и ЗАТУХ всех концов канала связи на АКМ №1 и индикатора КАНАЛ 1 на АКМ остальных концов канала связи; трижды нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1 с промежутком между отпусканием и следующим нажатием не менее 2 секунд; убедиться в постоянном свечении указанных индикаторов; убедиться в наличии сигнализации неисправности на всех концах канала связи. В отсутствие на АКМ №1 перемычки РЕЖИМ 4 узла АКМ убедиться в наличии предупредительной сигнализации на ПВЗ-ТО №1.

Снять перемычку между гнёздами БЛОК ПРМ и ОБЩИЙ на лицевой панели узла ПРМ комплекта ПВЗ-ТО №1. На АКМ №1 нажать и отпустить переключатели СБРОС и ЗАПРОС узла АКМ №1; убедиться в отсутствии свечения всех индикаторов на узлах АКМ всех концов канала связи (кроме мигания индикаторов ВКЛ); убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации на всех концах канала связи.

П4.2.5. Установить перемычку между гнёздами ПРМ и ОБЩИЙ на лицевой панели узла ПРМ (при этом светит индикатор ПРМ узла ПРМ) комплекта ПВЗ-ТО №1. Нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1.

Если в АКМ №1 не установлена перемычка РЕЖИМ 7, убедиться в появлении мигающего свечения индикатора ПОМЕХА на АКМ №1; нажать и отпустить переключатель ЗАПРОС узла АКМ; убедиться в постоянном свечении индикатора ПОМЕХА узла АКМ №1. При установке в узле АКМ перемычки РЕЖИМ 3 убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 3 узла АКМ убедиться в отсутствии сигнализации неисправности и в наличии предупредительной сигнализации.

Если в АКМ №1 установлена перемычка РЕЖИМ 7, убедиться в появлении мигающего свечения индикаторов ПОМЕХА, КАНАЛ 1 и КАНАЛ 2 (для трёхконцевого канала также индикатора КАНАЛ 3) узла АКМ №1 и в появлении мигающего свечения индикатора КАНАЛ 1 на АКМ остальных концов канала связи; нажать и отпустить переключатель ЗАПРОС узла АКМ №1; убедиться в постоянном свечении индикатора ПОМЕХА узла АКМ №1. При установке в узле АКМ перемычки РЕЖИМ 3 убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации; в отсутствие перемычки РЕЖИМ 3 узла АКМ убедиться в отсутствии сигнализации неисправности и в наличии предупредительной сигнализации. Дважды нажать и отпустить переключатель ЗАПРОС узла АКМ №1; убедиться в постоянном свечении индикаторов КАНАЛ 1 и КАНАЛ 2 (для трёхконцевого канала также индикатора КАНАЛ 3) узла АКМ №1 и индикатора КАНАЛ 1 на АКМ остальных концов канала связи; убедиться в наличии сигнализации неисправности на всех концах канала связи.

Снять перемычку между гнёздами ПРМ и ОБЩИЙ на лицевой панели узла ПРМ комплекта ПВЗ-ТО №1. На АКМ №1 нажать и отпустить переключатели СБРОС и ЗАПРОС; убедиться в отсутствии свечения всех индикаторов на узлах АКМ всех концов канала связи (кроме мигания индикаторов ВКЛ); убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации на всех концах канала связи.

П4.2.6. Установить перемычку между гнёздами НЕИСПР и ОБЩИЙ узла ГЕН (при этом светит индикатор НЕИСПР узла ГЕН) комплекта ПВЗ-ТО №1; убедиться в появлении мигающего свечения индикатора КАНАЛ 1 на АКМ всех концов канала связи; трижды нажать и отпустить переключатель ЗАПРОС на лицевой панели узла АКМ №1 с промежутком между отпусканием и следующим нажатием не менее 2 секунд; убедиться в постоянном свечении индикаторов КАНАЛ 1 на АКМ всех концов канала связи; убедиться в наличии сигнализации неисправности и в отсутствии предупредительной сигнализации на всех концах канала связи.

Снять перемычку между гнёздами НЕИСПР и ОБЩИЙ узла ГЕН комплекта ПВЗ-ТО №1. На АКМ №1 нажать и отпустить переключатели СБРОС и ЗАПРОС; убедиться в отсутствии свечения всех индикаторов на узлах АКМ всех концов канала связи (кроме мигания индикаторов ВКЛ); убедиться в отсутствии сигнализации неисправности и предупредительной сигнализации на всех концах канала связи.

П4.2.7. Подключить к клеммам ВЫХ 1 и СР Т на лицевой панели блока УЛФ комплекта ПВЗ-ТО №1 осциллограф С1-65А; на лицевой панели АКМ №1 установить перемычку между гнёздами F6 и ОБЩИЙ, нажать и отпустить переключатель ЗАПРОС узла АКМ №1; убедиться в появлении постоянного свечения индикатора ЗАНЯТ узла АКМ №1. Контролировать на экране осциллографа С1-65А пуск передатчика ПВЗ-ТО №1 на 10 секунд при установленной перемычке РЕЖИМ 5 или на 30 секунд в отсутствие перемычки РЕЖИМ 5; затем паузу порядка 1 секунды, в течение которой не запущен ни один из передатчиков; затем пуск передатчика ПВЗ-ТО №2 на 10 (30) секунд; затем паузу порядка 1 секунды; затем пуск передатчика ПВЗ-ТО №3 на 10 (30) секунд; затем паузу порядка 1 секунды; затем пуск передатчиков всех концов канала связи на 10 (30) секунд (в двухконцевом канале пуск ПВЗ-ТО №1, затем пуск ПВЗ-ТО №2, затем пуск обоих передатчиков на 10 (30) секунд). Убедиться в прекращении постоянного свечения индикатора ЗАНЯТ узла АКМ №1. Снять перемычку между гнёздами F6 и ОБЩИЙ на лицевой панели АКМ №1; отключить осциллограф С1-65А.

П4.2.8. Проверить работу АКМ остальных концов канала связи по методике пунктов П4.2.2 – П4.2.7.

П4.3. Проверка каналов телеотключения.

П4.3.1. Проверить правильность подключения узла ВВ (в зависимости от установки каналов телеотключения на передачу или приём) к колодкам внешних подключений X7, X8, проверить правильность установки перемычек X3 - X7 в узле АКМ (в зависимости от установки каналов телеотключения на передачу или приём; смотри пункт 6.1.5.6 настоящего технического описания), проверить правильность установки перемычек X2 – X6 в узле ВВ (в зависимости от установки каналов телеотключения на передачу или приём).

П4.3.2. Проверка передатчиков каналов телеотключения.

Методика проверки передатчиков каналов телеотключения рассмотрена на примере проверки канала ТО1.

Убедиться в отсутствии напряжения между контактами колодки внешних подключений X7:1 и X7:2. Установить перемычку между контактами X1:13 ГЕН и X1:8 ПРД 1 на лицевой панели узла ВВ; определить с помощью частотомера Ч3-57 время от появления положительного фронта сигнала на контакте X1:14 ГЕН до появления положительного фронта сигнала на контакте X1:3 "1" на лицевой панели узла ВВ; при необходимости установить требуемое значение замедления на срабатывание канала ТО1 подбором резистора R41*.

Снять перемычку между контактами X1:13 ГЕН и X1:8 ПРД 1 на лицевой панели узла ВВ.

Подать необходимое напряжение между контактами колодки внешних подключений X7:1 и X7:2 (24 +2.4 –4.8 В при соединении контакта колодки внешних подключений X7:1 с лепестком 21 узла ВВ, 110 +11 –22 В при соединении контакта колодки внешних подключений X7:1 с лепестком 16 узла ВВ или 220 +22 –44 В при соединении контакта колодки внешних подключений X7:1 с лепестком 1 узла ВВ). Убедиться в кратковременном замыкании контактов реле, подключенных между контактами колодки внешних подключений X7:1 и X7:2 на конце канала связи, на котором расположен приёмник сигнала ТО1.

Проверка каналов ТО2 – ТО5 проводится аналогично.

П4.3.3. Проверка приёмников каналов телеотключения.

Установить перемычку между контактами розетки X2 на лицевой панели узла АКМ ОБЩИЙ и F1, убедиться в циклическом зажигании на время 500 мс индикаторов ПОМЕХА, ЗАТУХ 3, ЗАТУХ 2, ЗАТУХ 1, КАНАЛ 3 на лицевой панели узла АКМ. В момент зажигания индикаторов производится пуск соответствующего одновибратора D8 (канал ТО1), D9.1 (канал ТО2), D9.2 (канал ТО3), D10.1 (канал ТО4), D10.2 (канал ТО5) узла АКМ; нижнему индикатору (ПОМЕХА) соответствует канал ТО1, верхнему (КАНАЛ 3) - канал ТО5.

На контактах колодок внешних подключений X7, X8 измерить длительность импульсного замыкания контактов реле K1 - K5 узла ВВ; при необходимости установить требуемое значение задержки на возврат (запоминания) подбором резисторов R17* - R21* узла АКМ соответственно для каналов ТО1 - ТО5.

Ориентировочные значения резисторов R17* - R21*: для задержки на возврат 50 мс - 20 кОм, 100 мс - 45 кОм, 500 мс - 300 кОм, 1000 мс - 600 кОм.

Снять перемычку между контактами розетки X2 на лицевой панели узла АКМ ОБЩИЙ и F1.

П4.4. Проверка узла АКМ.

При поиске неисправностей в узле АКМ рекомендуется пользоваться приведенной ниже методикой.

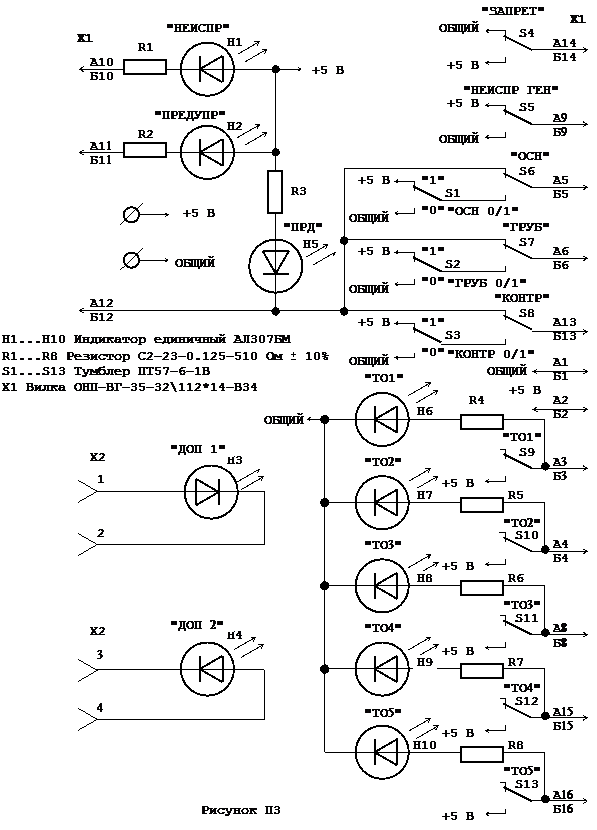

П4.4.1. Собрать схему проверки узла АКМ, изображенную на рисунке П3.

Подпись: от источника напряжения +5 В ± 5%АКМ

Извлечь в узле АКМ микросхему D17 с программой "АКМ 000500"; установить в качестве микросхемы D17 ПЗУ с программой "ТЕСТ АКМ 000500".

Установить переключатели S1 - S13 схемы рисунка П3 в положение, изображенное на схеме. Установить в узле АКМ перемычки 1 - 5 в положение ПРД, установить на лицевой панели узла АКМ перемычку между гнездами ВЫКЛ АК и ОБЩИЙ. Подключить проверяемый узел АКМ к вилке X1 схемы рисунка П3. Подать на схему рисунка П3 напряжение 5 В ± 5%.

Убедиться в свечении всех индикаторов на лицевой панели узла АКМ и индикаторов ДОП 1, ДОП 2 схемы рисунка П3.

Внимание! Подключение к схеме узла АКМ осциллографа и частотомера производить только с использованием щупов с входным сопротивлением не менее 1 МОм.

С помощью осциллографа С1-65А убедиться в наличии на выводе 9 микросхемы D12 узла АКМ логической единицы и в отсутствии на указанном выводе импульсов логического нуля.

С помощью частотомера Ч3-57 проконтролировать частоту тактового генератора в контрольной точке "F" узла АКМ (вывод 18 микросхемы D12); с помощью конденсаторов C11, C12 установить частоту в пределах (12000 ± 0.5) кГц.

Снять перемычку между гнездами ВЫКЛ АК и ОБЩИЙ на лицевой панели узла АКМ. С помощью осциллографа С1-65А убедиться в наличии на выводе 3 микросхемы D12 узла АКМ импульсов логического нуля и логической единицы, в наличии на выводе 9 микросхемы D12 логического нуля и в отсутствии на указанном выводе импульсов логической единицы.

Убедиться в отсутствии свечения индикаторов узла АКМ и схемы рисунка П3.

Если светят индикаторы ВКЛ и ЗАНЯТ узла АКМ, это означает ошибку при выполнении теста ПЗУ. В случае несовпадения контрольной суммы, то есть при повреждении ПЗУ, индикаторы ПРМ, КАНАЛ 1 – КАНАЛ 3, ЗАТУХ 1 – ЗАТУХ 3, ПОМЕХА отображают в двоичном коде вычисленную контрольную сумму (свечение индикатора соответствует логической единице, верхний индикатор отображает старший разряд, нижний - младший); программа зацикливается на проведении теста ПЗУ. Необходимо проверить сигналы на выводах микросхемы ПЗУ (D17 узла АКМ).

Внимание! Дальнейшие проверки можно проводить только в указанной ниже последовательности. Для выполнения любой из проверок необходимо перейти к соответствующему разделу нажатием переключателей СБРОС и ЗАПРОС на лицевой панели узла АКМ, как описано ниже.

П4.4.2. Нажать и отпустить переключатель СБРОС узла АКМ, убедиться в свечении индикатора ВКЛ во время нажатия на переключатель СБРОС. Нажать и отпустить переключатель ЗАПРОС узла АКМ, убедиться в свечении индикатора ЗАНЯТ во время нажатия на переключатель ЗАПРОС.

П4.4.3. Одновременно нажать переключатели СБРОС и ЗАПРОС, убедиться в отсутствии свечения индикаторов узла АКМ и схемы рисунка П3. Отпустить переключатели СБРОС и ЗАПРОС.

Нажать и отпустить переключатель СБРОС узла АКМ, убедиться в свечении индикатора ДОП 1 схемы рисунка П3 во время нажатия на переключатель СБРОС. Нажать и отпустить переключатель ЗАПРОС узла АКМ, убедиться в свечении индикатора ДОП 2 схемы рисунка П3 во время нажатия на переключатель ЗАПРОС.

П4.4.4. Одновременно нажать переключатели СБРОС и ЗАПРОС, убедиться в отсутствии свечения индикаторов узла АКМ и схемы рисунка П3. Отпустить переключатели СБРОС и ЗАПРОС.

Убедиться в соответствии состояния индикаторов строке 1 таблицы П5.

Убедиться в циклическом загорании индикаторов ПРМ, КАНАЛ 1 - КАНАЛ 3, ЗАТУХ 1 - ЗАТУХ 3, ПОМЕХА (так называемый "бегущий огонь") на время 500 мс каждый.

П4.4.5. Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 2 таблицы П5. Убедиться в том, что при установке перемычки между каждым из гнезд F1 - F8 и гнездом ОБЩИЙ на лицевой панели узла АКМ загорается соответствующий индикатор узла АКМ (гнезду F1 соответствует верхний из восьми индикаторов ПРМ - ПОМЕХА, гнезду F8 - нижний из индикаторов ПРМ - ПОМЕХА).

П4.4.6. Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 3 таблицы П5. Убедиться в том, что при установке перемычек РЕЖИМ 0 - РЕЖИМ 7 узла АКМ загорается соответствующий индикатор узла АКМ (перемычке РЕЖИМ 7 соответствует верхний из восьми индикаторов ПРМ - ПОМЕХА, перемычке РЕЖИМ 0 - нижний из индикаторов ПРМ - ПОМЕХА).

П4.4.7. Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 4 таблицы П5. Убедиться в том, что при установке перемычек РЕЖИМ 8 - РЕЖИМ 15 узла АКМ загорается соответствующий индикатор узла АКМ (перемычке РЕЖИМ 15 соответствует верхний из восьми индикаторов ПРМ - ПОМЕХА, перемычке РЕЖИМ 8 - нижний из индикаторов ПРМ - ПОМЕХА).

П4.4.8. Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 5 таблицы П5. Убедиться в циклическом загорании индикаторов ПРД, НЕИСПР, ПРЕДУПР схемы рисунка П3 (так называемый "бегущий огонь") на время 500 мс каждый.

П4.4.9. Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 6 таблицы П5. Установить переключатели ОСН 0/1, ГРУБ 0/1 и КОНТР 0/1 схемы рисунка П3 в положение 0. Поочередно устанавливая переключатели ЗАПРЕТ, НЕИСПР ГЕН, ОСН, ГРУБЫЙ и КОНТР схемы рисунка П3 в нижнее по схеме положение, убедиться в появлении свечения соответствующего индикатора узла АКМ (переключателю ЗАПРЕТ соответствует индикатор ПРМ, переключателю КОНТР - индикатор ЗАТУХ 1).

Установить переключатели схемы рисунка П3 в положение, изображенное на схеме.

П4.4.10. Убедиться в том, что перемычки "1" - "5" "ПРД<->ПРМ" установлены в положение ПРД.

Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 7 таблицы П5.

Поочередно устанавливая переключатели ТО1 - ТО5 схемы рисунка П3 в нижнее по схеме положение, убедиться в появлении свечения соответствующего индикатора узла АКМ (переключателю ТО1 соответствует индикатор ПОМЕХА, переключателю ТО5 - индикатор КАНАЛ 3).

Установить переключатели схемы рисунка П3 в положение, изображенное на схеме.

П4.4.11. Установить перемычки "1" - "5" "ПРД<->ПРМ" в положение ПРМ.

Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 8 таблицы П5.

Убедиться в циклическом зажигании на время 500 мс индикаторов ПОМЕХА - КАНАЛ 3 на лицевой панели узла АКМ и в циклическом зажигании индикаторов ТО1 - ТО5 схемы рисунка П3. С помощью частотомера Ч3-57 измерить длительность импульсов логической единиц на выходах ТО1 - ТО5 узла АКМ; требуемое значение длительности импульсов задержки на возврат (запоминания) при необходимости можно установить подбором резисторов R17* - R21* соответственно для каналов ТО1 - ТО5. Более точно (с учетом времени срабатывания выходных реле) длительность импульсов задержки на возврат (запоминания) устанавливается по методике, описанной в П4.3.3.

Нажать и удерживать нажатым в течение не менее 5 секунд переключатель СБРОС узла АКМ; убедиться, что во время нажатия переключателя продолжается циклическое зажигание индикаторов ПОМЕХА - КАНАЛ 3 на лицевой панели узла АКМ и отсутствует свечение индикаторов ТО1 - ТО5 схемы рисунка П3 (в этом случае запуск одновибраторов D8 - D10 узла АКМ запрещается тем, что во время запускающих импульсов логической единицы на входах "+" одновибраторов на входы "R" поступают запрещающие импульсы логического нуля). Отпустить переключатель СБРОС узла АКМ.

П4.4.12. Нажать и отпустить переключатель ЗАПРОС, убедиться в соответствии состояния индикаторов строке 9 таблицы П5.

В этом режиме проверяется возможность перезапуска одновибраторов D8 - D10 узла АКМ, для чего на входы "+" одновибраторов подаются запускающие импульсы логической единицы с периодом ориентировочно T = K * 10 мс, где K - число, набираемое в двоичном коде перемычками РЕЖИМ 8 - РЕЖИМ 15 (перемычка РЕЖИМ 8 соответствует младшему разряду, установка перемычки соответствует наличию логической единицы в соответствующем разряде).

Последовательно для каждого канала ТО установить период запуска, меньший времени задержки на возврат (запоминания). Например, с помощью резистора R17* установлено время задержки на возврат канала ТО1, равное 100 мс; установив перемычку РЕЖИМ 11 и удалив перемычки РЕЖИМ 8 - РЕЖИМ 10, РЕЖИМ 12 - РЕЖИМ 15, получаем период запуска одновибраторов ориентировочно 80 мс. С помощью осциллографа С1-65А убедиться, что на выходе проверяемого канала ТО (контакты ТО1 - ТО5 узла АКМ) присутствует логическая единица и отсутствуют импульсы логического нуля; соответствующий индикатор ТО1 - ТО5 схемы рисунка П3 светит постоянно (не мигая).

Последовательно для каждого канала ТО установить период запуска, больший времени задержки на возврат (запоминания). Например, с помощью резистора R17* установлено время задержки на возврат канала ТО1, равное 100 мс; установив перемычки РЕЖИМ 10, РЕЖИМ 11 и удалив перемычки РЕЖИМ 8, РЕЖИМ 9, РЕЖИМ 12 - РЕЖИМ 15, получаем период запуска одновибраторов ориентировочно 120 мс. С помощью осциллографа С1-65А убедиться, что на выходе проверяемого канала ТО (контакты ТО1 - ТО5 узла АКМ) имеются импульсы, причем длительность импульса логической единицы равна установленному времени задержки на возврат данного канала ТО, а длительность импульса логического нуля равна периоду запуска одновибраторов минус время задержки на возврат данного канала ТО; соответствующий индикатор ТО1 - ТО5 схемы рисунка П3 мигает.

П4.4.13. Проверить работу схемы автоматического сброса на элементах D3.1, D3.2, D1.4 узла АКМ, для чего нажать и отпустить переключатель ЗАПРОС; убедиться в том, что через несколько секунд кратковременно загорятся все индикаторы узла АКМ и индикаторы ДОП 1, ДОП 2 схемы рисунка П3, узел АКМ перейдет в состояние, описанное в пункте П4.4.2.

П4.4.14. Снять со схемы рисунка П3 напряжение 5 В ± 5%. Отключить проверяемый узел АКМ от вилки X1 схемы рисунка П3.

Извлечь в узле АКМ микросхему D17 с программой "ТЕСТ АКМ 000500"; установить в качестве микросхемы D17 ПЗУ с программой "АКМ 000500". Установить перемычки узла АКМ в положение, необходимое для работы.

Таблица П5

Состояние индикаторов узла АКМСостояние индикаторов схемы рисунка П3Операция
ВКЛЗАНЯТДОП 1ДОП 2
1не светитне светитне светитне светит"бегущий огонь" на индикаторах ПРМ – ПОМЕХА
2не светитне светитне светитсветитна индикаторах узла АКМ отображается состояние контрольных гнезд (розетка X2 узла АКМ)
3не светитне светитсветитне светитна индикаторах узла АКМ отображается состояние перемычек РЕЖИМ 0 - РЕЖИМ 7 узла АКМ
4не светитне светитсветитсветитна индикаторах узла АКМ отображается состояние перемычек РЕЖИМ 8 - РЕЖИМ 15 узла АКМ
5не светитсветитне светитне светит"бегущий огонь" на индикаторах ПРД, "НЕСПР, ПРЕДУПР схемы рисунка П3
6не светитсветитне светитсветитна индикаторах узла АКМ отображается состояние входов ЗАПРЕТ, НЕИСПР ГЕН, ОСН, ГРУБЫЙ и КОНТР узла АКМ
7не светитсветитсветитне светитна индикаторах узла АКМ отображается состояние входов ТО1 - ТО5 узла АКМ
8не светитсветитсветитсветит"бегущий огонь" на индикаторах ПОМЕХА - КАНАЛ 3, импульсы на выходах узла АКМ ТО1 - ТО5
9светитне светитне светитне светитпроверка возможности перезапуска при приеме сигналов ТО
