ШУОТ-2403 - Размеры шкафов



  1. ШУОТ-2403
  2. Технические данные, конструкция, поставка
  3. Размеры шкафов
Страница 3 из 3

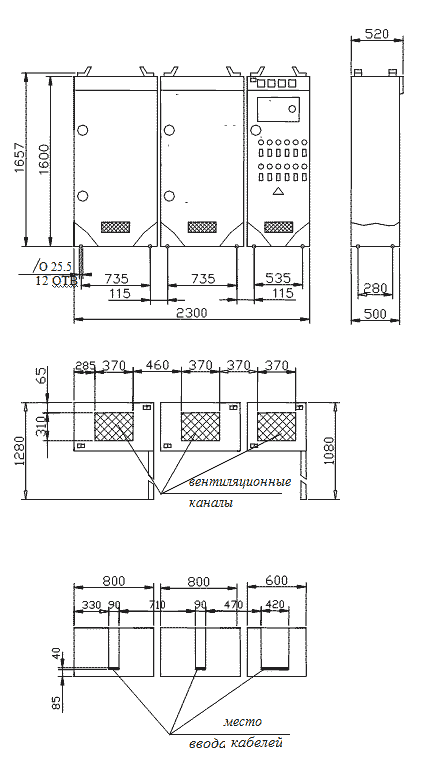

Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 230 В экспортного исполнения

Рис 1. Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 230 В экспортного исполнения. Масса шкафов приведена в табл. 3

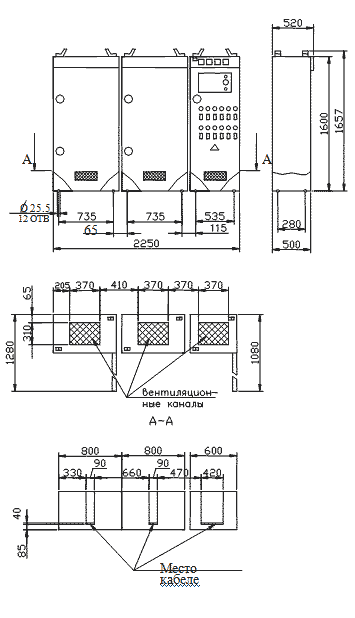

Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 230 В общего применения

Рис 2. Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 230 В общего применения. Масса шкафов приведена в табл. 3

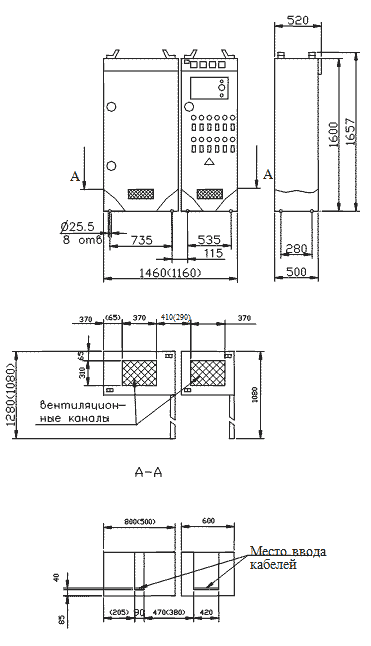

Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 115 и 62 В

Рис 3. Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 115 и 62 В. Размеры в скобках - для шкафов с выходным напряжением 62 В. Масса шкафов приведена в табл. 3

Таблица 3 к рисункам.

Рис Напряжение выхода, В Исполнение Масса, кг, не более
Без аккумуляторов С аккумуляторами
1 230 УХЛ4. Экспорт 430 1086
04.2. Экспорт 438 1098
2 230 УХЛ4 422 1078
3 115 УХЛ4 321 650
УХЛ4. Экспорт
04.2. Экспорт 325 657
62 УХЛ4 208 302
