РАСПРЕДЕЛИТЕЛЬНЫЕ СИЛОВЫЕ ШКАФЫ ШРС-1, ШРС-2

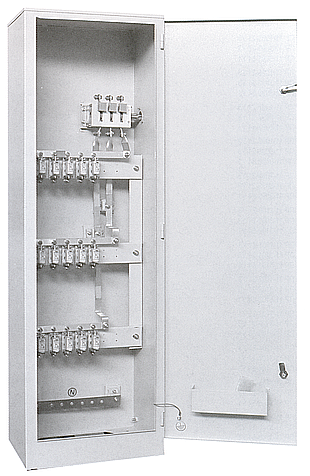

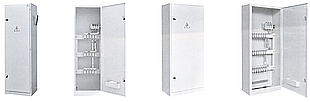

Распределительные силовые шкафы ШРС-1 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц с защитой отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до 100А), ПН2-250 (до 250 А), ПН2-400 (до 400А). Ввод/вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Выдерживаемый ударный ток:
- при ном. токе шкафа 250 А - не менее 10 кА;
- при ном. токе шкафа 400 А - не менее 25 кА.
Дополнительно по теме
Вводно - распределительные устройства ВРУ
Шкафы учета электроэнергии ШУЭ
Ящики и шкафы АВР, блоки и панели управления БУ, ПУ
Щиты автоматического переключения ЩАП
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ШРСяяяя1яяяя*яяяя*яяяяУ3
|яяяяяяя|яяяя|яяяяя|яяяя|климатическое исполнение и категория размещения
|яяяяяяя|яяяя|яяяяя|яяяя|по ГОСТ 15150-69
|яяяяяяя|яяяя|яяяяя|обозначение номера схемы шкафа от О до 8
|яяяяяяя|яяяя|яяяяя|согласно типу приведенному в таблице
|яяяяяяя|яяяя|обозначение степени защиты оболочки по ГОСТ 14255-96
|яяяяяяя|яяяя|2 -IP22;
|яяяяяяя|яяяя|5 -IP54
|яяяяяяя|номер разработки
|шкаф распределительный силовой
ШРяяяя11яяяя7яяяя3яяяя*яяяя*яяяя*яяяя**
|яяяяяя|яяяяя|яяяя|яяяя|яяяяя|яяяя|яяяяя|климатическое исполнение и
|яяяяяя|яяяяя|яяяя|яяяя|яяяяя|яяяя|яяяяя|категория размещения по ГОСТ 15543-70
|яяяяяя|яяяяя|яяяя|яяяя|яяяяя|яяяя|степень защиты по ГОСТ 14255-96
|яяяяяя|яяяяя|яяяя|яяяя|яяяяя|яяяя|2-IP22;
|яяяяяя|яяяяя|яяяя|яяяя|яяяяя|яяяя|5-IP54
|яяяяяя|яяяяя|яяяя|яяяя|яяяяя|номер схемы шкафа (от 1 до 23)
|яяяяяя|яяяяя|яяяя|яяяя|ширина шкафа:
|яяяяяя|яяяяя|яяяя|яяяя|7 - 500мм
|яяяяяя|яяяяя|яяяя|яяяя|5 - 700мм
|яяяяяя|яяяяя|яяяя|высота - 1600мм
|яяяяяя|яяяяя|вид установки:
|яяяяяя|яяяяя|напольное исполнение, ввод проводников в любой комбинации
|яяяяяя|номер разработки
|шкаф распределительный
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ И КОМПЛЕКТАЦИЯ ШКАФОВ ШРС-1 и ШР-11
Тип |
Номинал. ток (А) |
Тип и количество групп предохранителей на отходящих линиях |
|||
ШРС-1 |
ШР-11 |
НПН-2-60 |
ПН-2-100 |
ПН-2-250 |
|
-20У3-50У3 |
-73701-22У3,УХЛЗ -73701-54У2 |
250 200 |
5 |
- |
- |
-21У3-51У3 |
-73702-22У3,УХЛ3 -73702-54У2 |
250 200 |
- |
5 |
- |
-22У3-52У3 |
-73703-22У3,УХЛ3 -73703-54У2 |
250 200 |
2 |
3 |
- |
-23У3 -53У3 |
-73504-22У3, УХЛ3 -73504-54У2 |
400 320 |
8 |
- |
- |
-24У3 -54У3 |
-73505-22У3, УХЛ3 -73505-54У2 |
400 320 |
- |
8 |
- |
- |
-73506-22УЗ УХЛ3 -73506-54У2 |
400 320 |
- |
- |
8 |
- |
-73707-22УЗ УХЛ3 -73707-54У2 |
400 320 |
- |
3 |
2 |
-27У3 -57У3 |
400 320 |
- |
5 |
2 |
|
-26У3 -56У3 |
-73708-22У3, УХЛ3 -73708-54У2 |
400 320 |
- |
- |
5 |
-25У3 -55У3 |
-73509-22У3, УХЛ3 -73509-54У2 |
400 320 |
4 |
4 |
- |
-28У3 -58У3 |
-73510-22У3, УХЛ3 -73510-54У2 |
400 320 |
2 |
4 |
2 |
- |
-73511-22У3, УХЛ3 -73511-54У2 |
400 320 |
- |
6 |
2 |
|
ШР-11-73512-22У3, УХЛ3 ШР-11-73512-54У2 |
400 320 |
8 |
- |
- |
|
ШР-11-73513-22У3, УХЛ3 ШР-11-73513-54У2 |
400 320 |
- |
8 |
- |
ШР-11-73514-22У3, УХЛ3 ШР-11-73514-54У2 |
400 320 |
- |
- |
8 |
|
ШР-11-73515-22УЗ УХЛ3 ШР-11-73515-54У2 |
400 320 |
4 |
4 |
- |
|
ШР-11-73516-22У3, УХЛЗ ШР-11-73516-54У2 |
400 320 |
2 |
4 |
2 |
|
ШР-11-73517-22У3, УХЛ3 ШР-11-73517-54У2 |
400 320 |
- |
6 |
2 |
|
ШР-11-73518-22У3, УХЛ3 ШР-11-73518-54У2 |
400 320 |
8 |
- |
- |
|
ШР-11-73519-22У3, УХЛ3 ШР-11-73519-54У2 |
400 320 |
- |
8 |
- |
ШР-11-73520-22У3, УХЛ3 ШР-11-73520-54У2 |
400 320 |
- |
- |
8 |
|
ШР-11-73521-22У3, УХЛ3 ШР-11-73521-54У2 |
400 320 |
4 |
4 |
- |
|
ШР-11-73522-22У3, УХЛ3 ШР-11-73522-54У2 |
400 320 |
2 |
4 |
2 |
|
ШР-11-73523-22У3, УХЛ3 ШР-11-73523-54У2 |
400 320 |
- |
6 |
2 |
