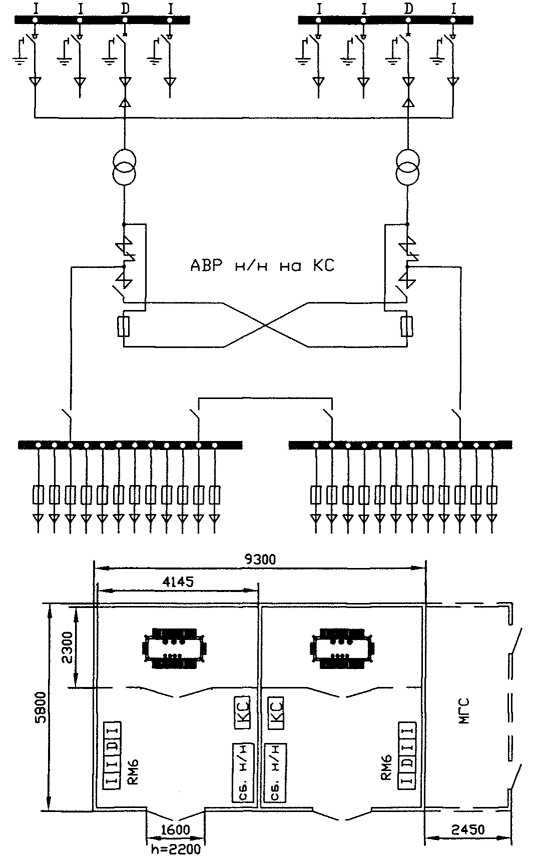

ТК-2х630 (проект реконструкции ТК-2х400)

Н=3100 мм, S=54.0 кв.м

(проект реконструкции ТК-2х1000)

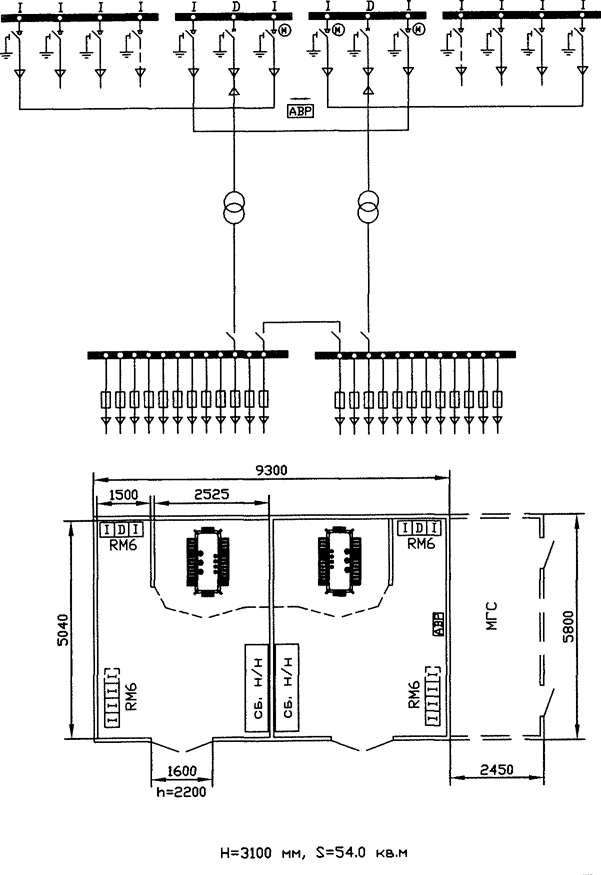

ТК-2х1000 (проект реконструкции ТК-2х400)
