РТВ - реле максимального тока с выдержкой времени

Реле максимального тока с выдержкой времени РТВ отличается от реле РТМ наличием часового механизма выдержки времени 2, который системой рычагов связан с сердечником 3. Выдержка времени срабатывания реле плавно регулируется головкой 15, соединенной с часовым механизмом, в пределах от 0,5 до 4 с. Воздействие на отключающую планку механизма привода происходит только по истечении заранее установленного времени.

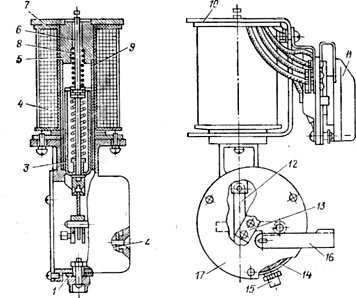

Реле максимального тока с выдержкой времени РТВ:

1 — корпус механизма; 2 — часовой механизм; 3 — сердечник; 4 — катушка; 5 — контрполюс; 6 — ударник; 7 — каркас; 8 — пружина. 9 — гильза; 10 — магнитопровод: 11 — переключатель; 12 — тяга; 13 — рычаг; 14 — пластина; 15 — головка: 16 — указатель; 17 — крышка

Катушка 4 электромагнита через определенное количество витков имеет отводы, которые присоединяются к соответствующим зажимам переключателя 11. Переключатель позволяет ступенчато регулировать ток уставки от 5 до 35 А, причем его конструкция устроена таким образом, что при вывинченном штепселе в цепь трансформатора тока всегда включается наименьшее число витков катушки 4, соответствующее наибольшей уставке тока. Это позволяет производить переключения на другие уставки тока под нагрузкой, не размыкая вторичную обмотку трансформатора тока.
