РТМ - реле максимального тока

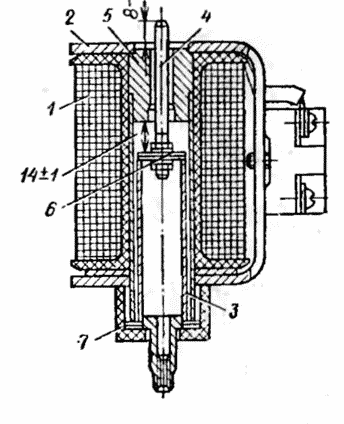

Реле максимального тока мгновенного действия РТМ в отличие от отключающего электромагнита имеет переключатель числа витков 3. Переключатель имеет шесть положений. Диапазон уставок отключающих токов — от 5 до 200 А. В реле применен комбинированный способ изменения уставок; ступенчатое регулирование — изменением числа витков катушки с помощью переключателя и плавное регулирование тока между ступенями — изменением воздушного зазора между сердечником 5 и контрполюсом 9 с помощью упоров 4 и 12.

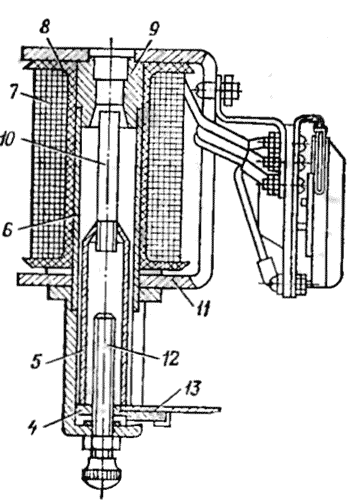

Рис 1. Реле мгновенного действия РТМ:

1 — головка; 2 — стакан; 3 — переключатель числа витков; 4 и 12 — упоры; 5 — сердечник; 6 — гильза; 7 — катушка; 8 — каркас; 9 — контрполюс; 10 — ударник; 11 — магнитопровод; 13 — указатель

При прохождении через катушку электромагнита тока, равного току уставки или превышающего его, реле действует практически мгновенно.
