РЛУ

Во всех случаях, при отсутствии действующих кабельных линий рекомендуется применять в составе комплекса КМТБ для прокладки кабелей в тоннелях вместо линейных распорных роликов универсальные линейные ролики РЛУ, устанавливаемые непосредственно на кабельной полке. Применение роликов РЛУ вместо распорных позволяет значительно снизить массу и стоимость линейных раскаточных устройств, расставляемых на трассе прокладки. Указанная замена не снижает эксплуатационных параметров комплекса КМТБ, однако значительно сокращает затраты вспомогательного времени, что обеспечивает повышение производительности труда.

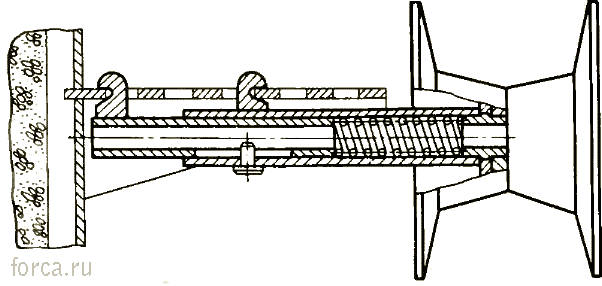

Ролик линейный универсальный РЛУ

Ролик линейный РЛУ предназначен для раскатки силовых, а также пучков контрольных кабелей по различным кабельным конструкциям, а также по кабельным лоткам и устанавливается на прямых участках трассы.

Конструкция ролика состоит из валка и телескопического трубчатого кронштейна, состоящего из двух подпружиненных трубок, крепящихся на полке. На концах каждой из трубок размещены крючкообразные кронштейны, которые входят в перфорированные отверстия кабельных полок. Находясь под воздействием пружины, телескопические трубки жестко фиксируются на кабельной полке, воспринимая нагрузку на валок. Установка ролика РЛУ осуществляется путем ввода крючкообразного захвата внутренней трубы кронштейна в перфорированное отверстие с одновременным поджатием пружины. Удобство установки ролика, определяемое непродолжительным временем установки (несколько секунд), малая масса, неподвижность крепления, размещение на уровне кабельных полок, куда предстоит уложить кабель, универсальность, обеспечивающая возможность использования во всех видах кабельных сооружений, — таковы основные преимущества конструкции ролика РЛУ.

Допустимая нагрузка от каната или протягиваемого кабеля на валок ролика, приложенная по вертикали, а также под углом 45° к вертикали, составляет 1 кН. Валок ролика обеспечивает протяжку кабеля или пучка кабелей с наружным диаметром до 100 мм. Масса ролика не превышает 1,7 кг при длине 345 мм и диаметре валка 345 мм. На переходе от прямолинейных участков кабельных трасс в тоннелях к участкам, расположенным на поворотах в горизонтальной и вертикальной плоскостях, должны быть установлены обводные устройства.
