Обводное устройство

Для перехода каната от тяговой лебедки в вентиляционную шахту и далее в тоннель на трассе применяют обводное устройство, которое может устанавливаться в двух возможных положениях.

Если люк-лаз вентиляционной шахты расположен у стены, имеющей строительный проем, то это приспособление устанавливают вертикально, укрепив его к проему в стене с помощью винтовых захватов, подобных струбцинам. Если люк-лаз расположен в середине вентиляционной шахты или ближе к противоположной от проема стене, то приспособление устанавливается наклонно, без крепления. При этом положение переставной оси блока должно быть выбрано так, чтобы канат с блока одновременно попадал к лебедке и к блоку, установленному в тоннеле на переходе от вентиляционной шахты в тоннель.

Обводное устройство для перехода каната от тяговой лебедки в вентиляционную шахту рассчитано на усилие тяжения каната 20 кН, имеет собственную массу 85 кг. Длина несущей рамы изменяется в пределах 1920 — 3040 мм, ширина составляет 680 мм, а высота 700 — 890 мм. Обводное устройство состоит из внутренней и наружной рам, оси с блоком, кронштейна и винтовых зажимов. Наружная рама, ось с блоком и кронштейн могут перемещаться относительно внутренней рамы, фиксация требуемого положения осуществляется с помощью болтов.

В месте пересечения стенки колодца или вентиляционной шахты с перекрытием тоннеля для направления каната тяговой лебедки устанавливается обводной блок для перехода каната из вентиляционной шахты в тоннель.

Обводной блок состоит из двух крестовин, скрепляемых между собой осью и двумя стяжными шпильками, на одной из которых свободно вращается труба. На оси свободно вращается и перемещается вдоль нее блок, способствующий за счет свободных перемещений равномерной укладке каната на барабане лебедки.

Устройство обводное для перехода каната из вентиляционной шахты к барабану лебедки

Обводной блок раскрепляется двумя усиленными телескопическими стойками, которые прижимают опорные швеллеры к потолку тоннеля под действием равнодействующей силы от огибающего каната, и приспособление приобретает неподвижное рабочее положение. Запасовка каната через блок производится путем сдвига стяжной шпильки с трубой по прорезям. Труба свободно вращается на шпильке, что не дает возможности канату выпадать из канавки блока.

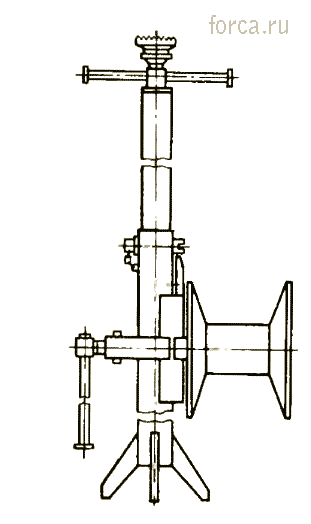

На всей длине тоннеля на прямых участках трассы устанавливаются линейные ролики на распорной стойке с шагом 6 — 12 м с учетом расстояния между кабельными полками и массы кабеля.

При прокладке кабелей в промышленных сооружениях по колоннам применяется разновидность конструкции обводного устройства, снабженная приспособлением для крепления к колонне в обхват. В этой конструкции используется неизменным сектор универсального обводного устройства, который дополняется цепным захватом, состоящим из грузовой круглозвенной цепи и винтового натяжного устройства. Цепь охватывает на требуемой высоте несущую строительную колонну по периметру сечения и натягивается с помощью винта с усилием, требуемым для надежного удержания за счет сил трения сектора обводного устройства в процессе протяжки кабеля. Приспособление для крепления углового ролика к колонне состоит из ценного натяжного устройства и сварной рамы, к которой сектор универсального обводного устройства крепится четырьмя чеками. Приспособление имеет следующие основные технические данные:

Наибольшее усилие тяжения, кН 20

Размеры охватываемой колонны в поперечном сечении, мм:

наибольшие 800x800

наименьшие 400 х400

Габариты в нерабочем положении, мм:

длина 830

ширина 260

высота 230

Масса, кг 12
