REF542plus ABB - Схема соединений
Панели разъемов

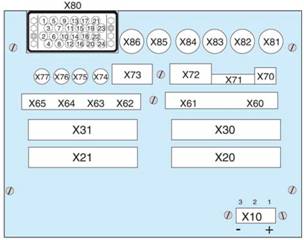

Присоединительные разъемы терминала REF542plus в стандартном корпусе. На панели расположены разъем модуля с комбинированными аналоговыми входами и разъем модуля связи.

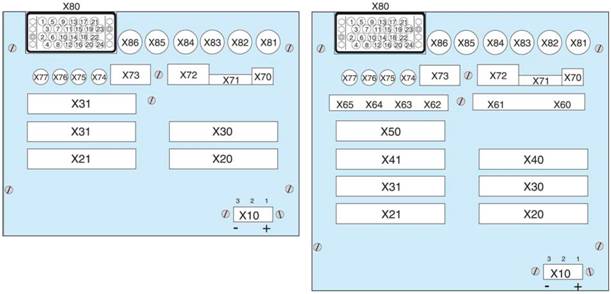

На данной странице изображены панели с присоединительными разъемами терминала REF542plus как для версии со стандартным корпусом, так и для версии с более широким корпусом.
Вариант терминала с более широким корпусом можно оборудовать тремя модулями дискретных входов и выходов, модулем связи и, по выбору, модулем аналоговых выходов 0/4 ... 20 мА или модулем аналоговых входов 4 ... 20 мА. Вариант терминала со стандартным корпусом можно оборудовать максимально двумя модулями дискретных входов и выходов и, по выбору, модулем связи или модулем аналоговых выходов.
Присоединительные разъемы терминала REF542plus в стандартном корпусе. На панели расположены разъем модуля с комбинированными аналоговыми входами и разъем модуля аналоговых выходов 0/4 ... 20 мА.
Присоединительные разъемы терминала REF542plus в в более широком корпусе.
В следующей таблице показано функциональное использование отдельных разъемов.
Некоторые разъемы могут использоваться для различных целей. Функция разъема зависит от используемого типа модуля связи.
При использовании только лишь датчиков разъемы датчиков X87 a X88 размещены на позиции разъема X80.
Панель для присоединения устройства управления HMI терминала REF542plus. Разъем X20 предназначен для присоединения базового устройства, а разъем X10 - для питания.
| Разъем | Функция/ назначение |
| X10 | Питание базового устройства |
| X20 | Первый модуль BIO, входы |
| X21 | Первый модуль BIO, выходы |
| X30 | Второй модуль BIO, входы |
| X31 | Второй модуль BIO, выходы |
| X40 | Третий модуль BIO, входы |
| X41 | Третий модуль BIO, выходы |
| X50 | Аналог. выходы 0/4...20 мA или аналог. входы 4...20 мA |
| X60 | Modbus RS 485, канал 2; COM L-COM I TX; SPABUS RX |
| X61 | Modbus RS 485, канал 1; COM L-COM I TX; SPABUS TX |
| X62 | Оптический порт Modbus, RX канал 1 |
| X63 | Оптический порт Modbus, TX канал 1 |
| X64 | Оптический порт Modbus, RX канал 2 |
| X65 | Оптический порт Modbus, TX канал 2 |
| X70 | Порт Ethernet |
| X71 | Порт CAN |
| X72 | Сервисный порт RS 232 |
| X73 | Присоединение устройства HMI |
| X74 | Оптический вход синхронизации времени |
| X75 | Вход HSTS (быстродействующий АВР) |
| X76 | Вход HSTS (быстродействующий АВР) |
| X77 | Выход HSTS (быстродействующий АВР) |
| X80 | Присоединение трансформаторов тока и напряжения |
| X81 | Датчик 1 |
| X82 | Датчик 2 |
| X83 | Датчик 3 |
| X84 | Датчик 4 |
| X85 | Датчик 5 |
| X86 | Датчик 6 |
| X87 | Датчик 7 |
| X88 | Датчик 8 |
Присоединение аналоговых входов
Разъемы аналоговых входов меняются согласно присоединенных сигналов (сигналы от классических измерительных трансформаторов, от датчиков или комбинации этих сигналов). Датчики присоединяются двухпроводными разъемами ST. Разъем X81 относятся к датчику 1, а при помощи разъема X88 присоединен датчик 8. К этим разъемам могут присоединяться как датчики тока, так и датчики напряжения. Выбор типа датчика проводится посредством конфигурации программного обеспечения терминала REF542plus.
Разъемы модуля аналоговых входов для датчиков.
Разъемы модуля аналоговых входов для классических измерительных трансформаторов.
Классические измерительные трансформаторы присоединяются к разъему Х80, как это показано на рисунке.
Присоединение дискретных входов и выходов
Модули дискретных входов и выходов присоединены посредством следующих разъемов:
X20 (входы), X21 (выходы) первого модуля
X30 (входы), X31 (выходы) второго модуля
X40 (входы), X41 (выходы) третьего модуля.

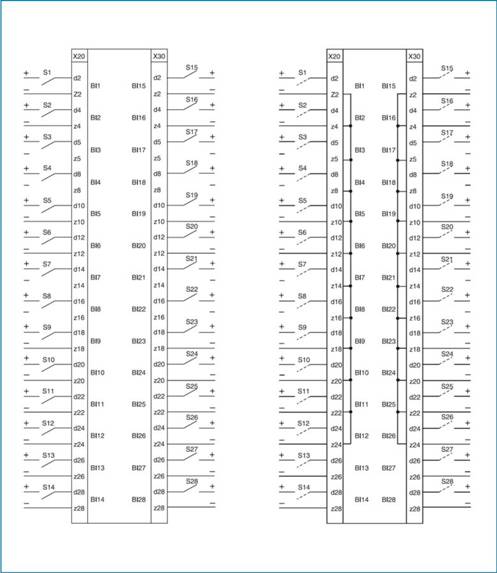

На рисунке приведен пример присоединения дискретных входов двух модулей BIO3 (разъемы X20 и X30) для обеих версий модуля, т.е. с изолированными и соединенными отрицательными выводами.
Различные типы дискретных входов
На следующем рисунке приведен пример присоединения выходов первого модуля BIO3 для двух различных типовых вариантов: электромеханический модуль и статический модуль.

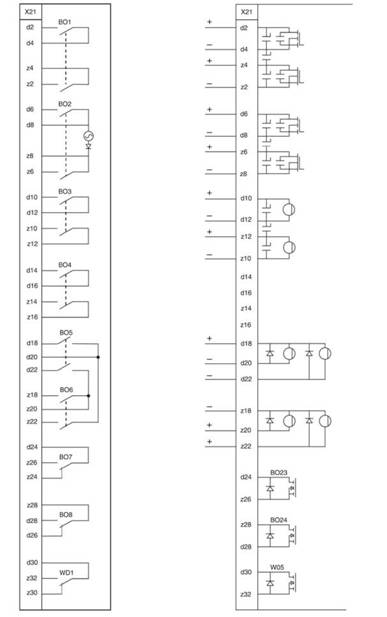

Два разных типа дискретных выходов: влево - модуль электромеханический, вправо - статический.
У электромеханического модуля посредством выхода BO2 реализована функция контроля цепи катушки отключения. Дискретные выходы BO7 и BO8 обычно используются для сигнализации и оборудованы переключающими контактами. Выход WD1 - контактный выход функции "Watchdog".
У статического модуля реализованы две функции контроля цепей катушек на выходах BO1 и BO2.

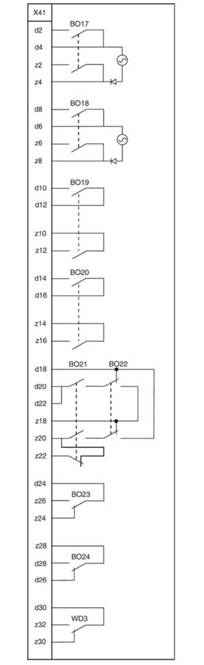

В терминале REF542plus можно также установить модули входов и выходов BIO2. Данный тип модуля содержит на выходе электромеханические реле и представляет собой слегка видоизмененную версию модуля BIO3.
Пример модуля BIO2 приведен на расположенном рядом рисунке.
Дискретные выходы у модуля типа BIO2Типовые схемы соединений
В следующем разделе приведено несколько показательных примеров схем соединений терминала. Соединение терминала можно выполнить, конечно же, и многими другими способами.
Стандартный вывод РУ

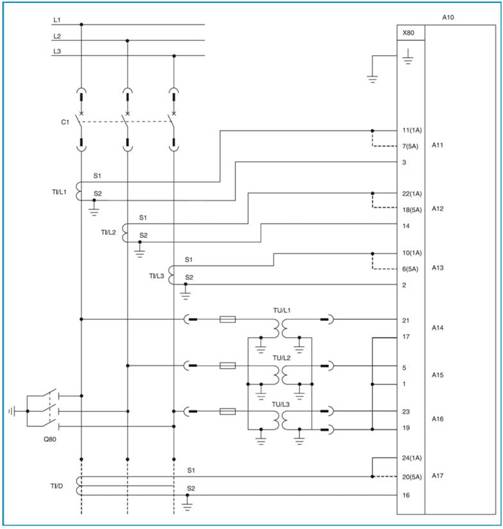

Этот рисунок представляет собой типовую схему соединения терминала с выводом распредустройства, защищаемого как токовыми защитами, так и защитами напряжения. В данном исполнении для измерения тока замыкания на землю применяется суммирующий трансформатор тока. Входной аналоговый канал №8 не используется.
Стандартный вывод распредустройства

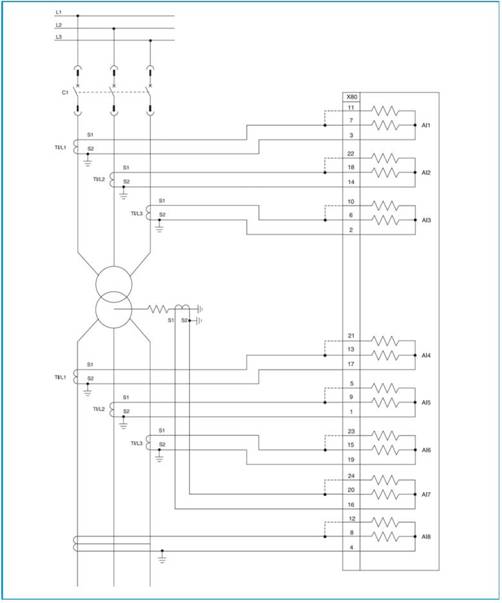

Вывод РУ с дифференциальной защитойНижеследующая схема представляет собой схему соединений терминала с выводом силового трансформатора, защищаемого дифференциальной защитой, защитой от замыкания на землю и продольной дифференциальной защитой от замыкания на землю (функция REF = Restricted Earth Fault).
Применяемый модуль аналоговых входов содержит 8 токовых входов. Первых 6 каналов используется для дифференциальной защиты, 7-й канал - для продольной дифференциальной защиты от замыкания на землю, 8-й канал - для защиты от замыкания на землю.
Дифференциальная защита силового трансформатора
