Разъединители наружной установки

1. Разъединители наружной установки
2. РНДЗ-2-110

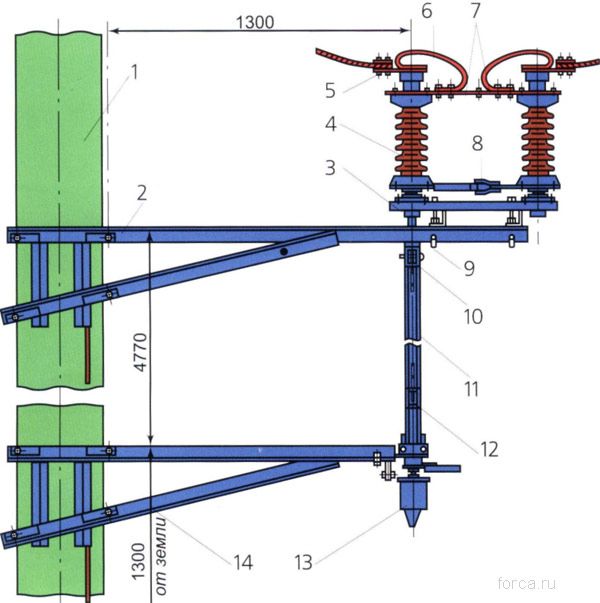

Установка разъединителя переменного тока на железобетонной опоре:

1 - опора;

2,14 - кронштейн;

3 - рама;

4 - изолятор;

5 - контактный вывод;

6 - гибкий провод;

7 - полуножи;

8 - тяга;

9 - крюковой болт;

10 - муфта;

11 - вал;

12 - муфта привода;

13 - ручной привод разъединителя

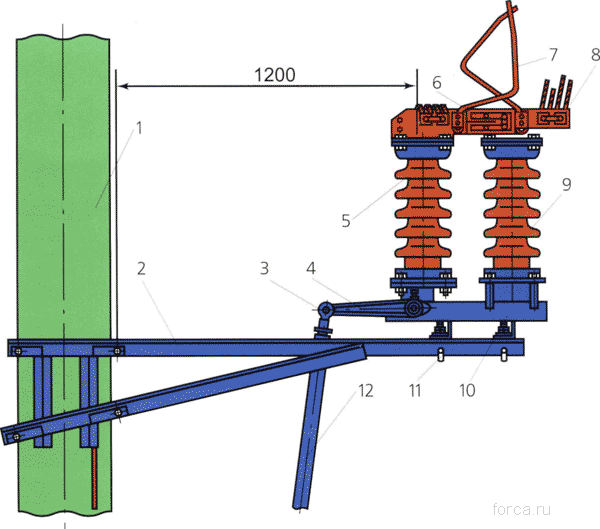

Установка разъединителя постоянного тока на железобетонной опоре:

1 - опора;

2 - кронштейн;

3 - шарнирное ушко;

4 - рычаг;

5 - подвижной изолятор;

6 - контакты;

7 - дугогасительный рог;

8 - контактный вывод;

9 - неподвижный изолятор;

10 - рама разъединителя;

11 - крюковой болт;

12 - вал
