Распределительные устройства MCset, напряжением 6-10 кВ

1. Распределительные устройства MCset, напряжением 6-10 кВ
2. Основные сведения по коммутационным аппаратам и датчикам тока и напряжения
3. Устройства защиты, контроля и управления серии Sepam

Распределительные устройства MCset разработаны компанией «Шнейдер электрик» (Schneider), включающей группу фирм Merlin Gerin, Modicon, Square D, Telemecanique. Указанные устройства выпускаются и в России (предприятие «Калининградгазавтоматика»). Распределительное устройство MCset состоит из ячеек, соединенных между собой посредством сборных шин. Ячейки MCset поставляются в металлических корпусах и предназначены для установки в закрытых помещениях. В соответствии с нормами МЭК 694 нормальные условия эксплуатации устанавливаемого в помещении оборудования включают:

температура воздуха от — 25 до 40 °C;

высота над уровнем моря не более 1000 м;

среда — отсутствие или малое содержание пыли, дыма, коррозионных или пожароопасных газов или паров и соли;

влажность — среднесуточная — не более 95 %, среднемесячная — не более 90 %. Изготовители ячеек допускают внесение изменений для достижения соответствия специальным техническим требованиям.

На этапе разработки серии MCset учитывались следующие основные требования заказчиков:

надежность в течение срока службы;

простота установки, эксплуатации и технического обслуживания;

безопасность персонала;

большие возможности контроля, управления и защиты; соответствие нормам международных и государственных стандартов.

Надежность оборудования гарантирует контроль качества выпускаемой продукции, проводимый компанией «Шнейдер». В табл. Техническая характеристика ячеек MCset приведены значения основных параметров, характеризующих уровень изоляции, степень защиты, термическую и динамическую стойкость оборудования MCset к токам КЗ.

Простота установки и эксплуатации комплектных распределительных устройств (КРУ) определяется следующим. Все ячейки КРУ имеют одинаковую глубину. Они могут устанавливаться вплотную к стене и размещены на простом фундаменте. Доступ к отсеку кабельной сборки высокого напряжения может осуществляться спереди и снизу. Ручные переключения не требуют значительных усилий. Руководство, составленное на основе пиктограмм и имеющееся на каждой передней панели, позволяет легко понять последовательность действий и информацию о текущем состоянии оборудования. Замки и блокировки предотвращают ошибочные действия.

Техническое обслуживание сводится к текущей проверке работы, к чистке и смазке с периодичностью в 5 лет.

В КРУ предусмотрена многоуровневая система обеспечения безопасности персонала:

операции по выкатыванию и вкатыванию допускаются только при закрытом доступе к токоведущим частям;

система механических и электрических блокировок не допускает ошибочных переключений, при наличии особых условий эксплуатации эта система может быть дополнена блокировками с помощью внутренних и наружных замков;

на передней панели ячейки в непосредственной близости к заземляющему разъединителю расположен индикатор наличия напряжения.

Система контроля, управления и защиты, реализованная в ячейках MCset на базе блоков Sepam, предусматривает следующее:

наглядное отображение состояния установки; доступ в реальном времени к устройствам защиты и управления;

управление системой предупредительных сигналов; обработку данных;

управление потреблением электроэнергии; контроль наличия и качества электроэнергии; широкий спектр защит;

диспетчерское управление и сбор данных (система SCADA);

протоколирование информации о состоянии, предупредительных сигналах и вмешательствах в работу сети;

возможность работы системы контроля, управления и защиты в автономном и интегрированном в систему более высокого уровня (ISIS 1000) режимах.

Ячейка MCset состоит из отсека сборных шин; отсека отключающего аппарата; отсека кабельных присоединений и измерительных трансформаторов; отсека защиты, контроля, управления и вспомогательных устройств низкого напряжения. На рис. 1 изображены основные элементы вводной или отходящей ячейки. Приведенные в табл. сведения по серии ячеек МСset определяют основные характеристики ячеек этой серии. Номенклатура ячеек классифицируется по функциональному назначению (тип ячейки с блоком защиты и контроля) и по номинальным параметрам (собственный тип ячейки). Соответствие типов определяется таблице. Принципиальные электрические схемы ячеек приведены на рис. 2. Размеры и масса ячеек приведены в табл.

Рис. 1. Конструкция вводной и отходящей ячейки типа AD:

1 — фиксированная часть; 2 — отсек выкатного элемента; 3 — отсек защиты, контроля, управления и устройств низкого напряжения; 4 — Sepam; 5 — дверца отсека низкого напряжения; 6 — дверца отсека выключателя; 7 — панель управления выкатным элементом; 8 — панель управления заземляющим разъединителем; 9 — панель доступа в кабельный отсек и к измерительным трансформаторам

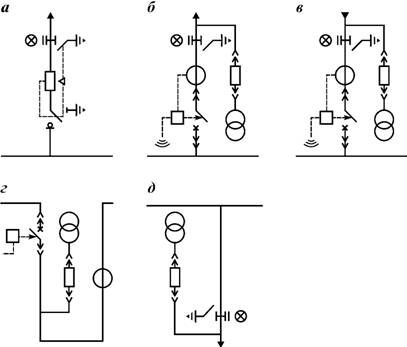

Рис. 2. Однолинейные схемы ячеек MСset:

а — вводной (LI-B, TI-B, GI-B); б — отходящей и секционной (LF-B, TF-B, MF-B, CB-B); , — фидерной с выключателем нагрузки (TF-S); „ — секционной (BS-B); % — с трансформатором напряжения и заземлением сборной шины (BB-V)

Для выполнения функции «отходящая линия к трансформатору» выбрана ячейка с блоком управления и контроля типа TF-B. Характеристики отходящей линии следующие:

номинальное напряжение — 6 кВ;

ток короткого замыкания — 40 кА;

номинальный ток — 630 А.

Согласно табл. этим характеристикам соответствует собственный тип ячейки AD2.

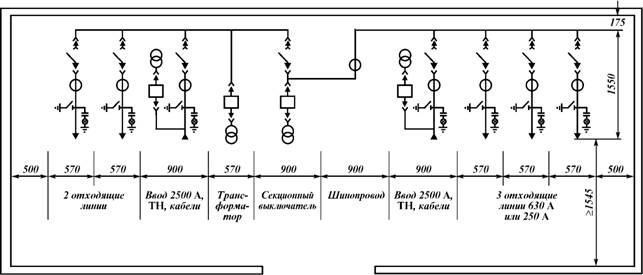

Рис. 3. Пример компоновочных чертежей. Линейная схема РУ

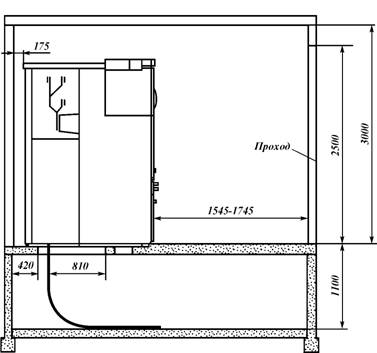

Рис. 4. Пример компоновочных чертежей. Установка ячеек над кабельнымканалом

Примеры компоновочных чертежей изображены на рис. 2.3 и 2.4 — линейная схема РУ с двумя источниками и секционным выключателем, а также установка ячеек над кабельным каналом.
