Электроснабжение города
Особенностью процесса производства, передачи и потребления электроэнергии является его непрерывность. Процесс производства электроэнергии совпадает по времени с процессом ее потребления, поэтому электростанции, электрические сети и электроприемники потребителей связаны общностью режима. Общность режима вызывает необходимость организации энергетических систем.
Энергетическая система (энергосистема) представляет собой совокупность электростанций, линий электропередачи, подстанций и тепловых сетей, связанных в одно целое общностью режима и непрерывностью процесса производства, преобразования и распределения электрической и тепловой энергии при общем управлении этим режимом. Частью энергетической системы является электрическая система, представляющая собой совокупность электроустановок электрических станций и электрических сетей энергосистемы.
Электрическая сеть - это совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.
Электроприемник - аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии. Потребитель электроэнергии - один или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.
Электроустановки, в которых производится, преобразуется, распределяется и потребляется электроэнергия, делятся в зависимости от рабочего напряжения на электроустановки напряжением до 1000 и выше 1000 В.
Распределительным устройством (РУ) является электроустановка, служащая для приема и распределения электроэнергии и содержащая сборные и соединительные шины, коммутационные аппараты, устройства защиты, автоматики и телемеханики, измерительные приборы и вспомогательные устройства. Распределительные устройства подразделяются на открытые (расположенные на открытом воздухе) и закрытые (в здании). В городских условиях в большинстве случаев применяют закрытые РУ.
Подстанция - это электроустановка, служащая для преобразования и распределения электрической энергии и состоящая из РУ до и выше 1000 В, силовых трансформаторов или других преобразователей электроэнергии и вспомогательных сооружений.
Структурная схема электроснабжения города показана на рис. 1. Генераторы ГРЭС вырабатывают электроэнергию напряжением 6, 10 или 20 кВ. При таком напряжении передавать электроэнергию на большое расстояние (более 4 - 6 км) неэкономично. Поэтому в целях уменьшения потерь мощности в линиях передачу электроэнергии на большие расстояния производят при повышенном напряжении, для чего на электростанциях имеются повышающие силовые трансформаторы, которые повышают напряжение до расчетного (35, 110, 150, 220, 330, 500, 750 кВ). На электрических понижающих подстанциях, расположенных в черте города, напряжение понижается до 6-10 кВ. Понижающая подстанция обычно состоит из открытой части напряжением 110 - 220 кВ и закрытой части, в которой имеется распределительное устройство напряжением 6-10 кВ.
Рис. 1. Структурная схема электроснабжения города
ЭС - государственная районная электростанция (ГРЭС), Т1 - повышающий трансформатор при ГРЭС, Т2 - понижающий трансформатор центра питания, ТЗ - понижающий трансформатор в ТП, ВЛ - воздушная линия напряжением 35 - 750 кВ, РУ - распределительное устройство 6-10 кВ понижающей подстанции (центра питания), ПКЛ - питающая кабельная линия, РП - распределительный пункт, РКЛ - распределительная кабельная линия, КЛ - кабельная линия напряжением 0,4 кВ, ВРУ - вводно-распределительное устройство в жилом доме, ГПП - главная понижающая подстанция завода, ЩУ - щитовое устройство напряжением 0,4 кВ в цехе завода
Центр питания (ЦП) представляет собой распределительное устройство генераторного напряжения электростанции или распределительное устройство вторичного напряжения понижающей подстанции энергосистемы, имеющей устройство для регулирования напряжения, к которому присоединены электрические сети данного района.
Как видно из рис. 1, кабельная линия от ЦП проложена в распределительный пункт РП. Эта линия, не имеющая распределения электроэнергии по ее длине от ЦП до РП, называется питающей кабельной линией.
Распределительный пункт - это распредели-тельное устройство 6 - 20 кВ, предназначенное для приема по питающим линиям электроэнергии от ЦП и передачи ее в распределительную сеть. В распределительный пункт входят сборные и соединительные шины, коммутационные аппараты, устройства защиты, автоматики и телемеханики, а также измерительные приборы. Распределительный пункт может быть совмещен с трансформаторной подстанцией, обслуживающей расположенных вблизи потребителей. Из распределительного пункта по разным направлениям отходят кабельные линии РКЛ, питающие ряд трансформаторных подстанций ТП и называемые распределительными.
Трансформаторная подстанция, представляющая собой электроустановку, в которой электроэнергия трансформируется с напряжения 6 - 20 кВ на напряжение до 1000 В и распределяется на этом напряжении, состоит из силовых трансформаторов, распределительных устройств напряжением до и выше 1000 В, устройств управления и вспомогательных сооружений.
Комплектная трансформаторная подстанция (КТП) состоит из трансформаторов, распределительного (или вводного) устройства 6 - 10 кВ, распределительного устройства 0,4 кВ, токопроводов между ними, поставляемых в собранном или подготовленном для сбора виде. Открытая трансформаторная подстанция, все оборудование которой установлено на высоких конструкциях или опорах линий электропередачи, называется столбовой или мачтовой (МТП).
От трансформаторных подстанций непосредственно к потребителям отходят воздушные линии или распределительные кабели КЛ напряжением до 1000 В, проложенные к вводно-распределительным устройствам (вводам) ВРУ или распределительным щитам, находящимся в зданиях потребителей. От вводов или распределительных щитов в домах проложены магистрали (стояки), от которых, в свою очередь, отходят линии распределительной сети по квартирам.
Питающие кабельные линии могут быть проложены от ЦП не только в РП, где нет трансформаторов, но и в главные понижающие подстанции заводов ГПП, где электроэнергия распределяется по распределительным кабельным линиям и преобразуется с помощью силовых трансформаторов в электроэнергию напряжением до 1000 В. В этом случае на ГПП устанавливают силовые трансформаторы и распределительный щит напряжением до 1000 В, от которого электроэнергия шино-проводами или проводами, проложенными на эстакадах или лотках, либо по кабельным линиям передается непосредственно в цехи и далее к электроприемникам.
Городская электрическая сеть включает расположенные на территории данного города электроустановки, служащие для электроснабжения токоприемников и представляющие собой совокупность питающих линий от ЦП, РП и ТП, распределительных линий напряжением 6-10 кВ и до 1000В, вводных устройств у потребителей.
Категории электроприемников по степени надежности электроснабжения
Схемы построения питающих и распределительных сетей различны по степени обеспечения надежности электроснабжения электроприемников. В соответствии с Правилами устройства электроустановок электроприемники по степени надежности электроснабжения делятся на три категории.
Первая категория - это электроприемники, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства. К ним относятся сооружения с массовым скоплением людей (театры, стадионы, универмаги, универсамы), электрифицированный транспорт (метрополитен, железные дороги, троллейбусы, трамваи), больницы, предприятия связи, жилые здания высотой более 16 этажей, в которых имеются электродвигатели пожарных насосов, аварийное освещение и системы обеспечения незадымляемости, группы городских потребителей с суммарной нагрузкой выше 10000 кВ-А, некоторые силовые установки (вращающиеся печи с дутьем).
Электроприемники первой категории должны обеспечиваться электроэнергией от двух независимых источников питания, и перерыв их электроснабжения допускается только на время автоматического ввода резервного питания. Независимым считается такой источник питания электроприемников, на котором сохраняется напряжение при исчезновении его на других источниках питания этих электроприемников.
Из электроприемников первой категории выделяется особая группа, бесперебойная работа которой необходима для безаварийного останова производства во избежание угрозы жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования. Для электроснабжения этой группы электроприемников должно предусматриваться дополнительное питание от третьего независимого источника питания.
Вторая категория - это электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей. К ним относятся жилые дома с электроплитами, жилые дома высотой более 4 этажей с газовыми плитами, школы и учебные заведения, лечебные и детские учреждения, силовые установки, допускающие перерывы в электроснабжении без повреждения основного оборудования, группы городских потребителей с общей нагрузкой от 400 до 10000 кВА.
Электроприемники второй категории рекомендуется
обеспечивать электроэнергией от двух независимых источников питания; для них допустимы перерывы в электроснабжении на время, необходимое для включения резервного питания дежурным персоналом предприятия или выездной оперативной бригадой электроснабжающей организации.
Третья категория - все остальные электроприемники, электроснабжение которых может выполняться от одного источника питания при условии, что перерывы в электроснабжении на время ремонта или замены поврежденного элемента системы электроснабжения не превысят одних суток.
Принципиальные схемы электроснабжения города
Наиболее дешевой и простой схемой электроснабжения электроприемников третьей категории является радиальная тупиковая (рис. 2), однако она ненадежна, так как при повреждении любого элемента системы электроснабжения (линии, оборудования) электроприемники будут оставаться без электроэнергии при ремонте или замене этого элемента. Эту схему электроснабжения городских электроприемников применять не рекомендуется. Для электроприемников второй и третьей категории может быть использована кольцевая схема электроснабжения. показанная на рис. 3. При повреждении люоои из распределительных линий электроснабжение электроприемников восстанавливают ручным отключением поврежденной линии и включением резервной. В кольцевой схеме электроснабжения имеются места деления (разрывы) сети, в которых постоянно отключены разъединители или выключатели. Их включают при необходимости тго-дачи электроэнергии от резервной линии в случае повреждения основной линии или отключения ее для производства на ней работ. Перерыв в электроснабжении при этой схеме допускается на время, необходимое для отключения поврежденного участка и производства переключений (примерно 2 ч).
Более надежными являются схемы электроснабжения электроприемников, в которых предусматривается параллельная работа питающих линий или автоматическое включение резервного питания (АВР). На рис. 4, а, б показаны схемы электроснабжения распределительных пунктов с двумя параллельно работающими питающими линиями и направленной максимальной токовой защитой. Поврежденная линия отключается с двух сторон выключателями, а питание электроприемников продолжатся бесперебойно по другой питающей линии. Такую схему применяют для электроснабжения электро приемников второй категории, так как при выходе из строя питающего центра электроснабжение будет нарушено.
Для потребителей первой категории используют схемы, в которых электроприемники получают электроэнергию от двух различных центров питания. На рис. 5, а, б показаны схемы электроснабжения электроприемников от двух центров питания с одним или двумя РП и с применением АВР. При повреждении одной из питающих линий она от действия защиты и автоматики отключается с двух сторон выключателями, после чего включается выключатель резерва и восстанавливается питание электроприемников.
Схемы, показанные на рис. 4 и 5, применяют для электроснабжения электроприемников второй категории, если капитальные затраты для их осуществления не увеличиваются более чем на 5 % по сравнению с затратами для осуществления схем ручного ввода резерва. Нагрузка каждой питающей линии в этих схемах должна быть в таких пределах, чтобы при выходе из строя одной из них другая линия могла принять на себя с учетом кратковременной перегрузки нагрузку поврежденной. Эти нагрузки определяются расчетом и составляют примерно 65 % длительно допустимых.
При построении схем распределительных сетей для электроснабжения электроприемников первой и второй категорий применяют схемы трансформаторной подстанции с АВР на стороне напряжения 6-10 кВ и двухлучевые схемы с АВР на стороне напряжения до 1000 В.
Схемы электроснабжения трансформаторной подстанции с АВР на стороне напряжения 6 - 10 кВ показаны на рис. 6, а, б. Если повреждается линия, отходящая от РП2, то от действия защиты и автоматики она отключается с двух сторон выключателями, после чего автоматически включается выключатель АВР. Такую схему чаще всего используют для электроснабжения промышленных предприятий.
Двухлучевая схема (рис. 7) предусматривает питание одной ТП двумя линиями. Каждая из них питает свой трансформатор (лучи А и Б), на котором со стороны напряжения до 1000 В установлены контакторы, автоматически переключающие нагрузку с одного трансформатора на другой при исчезновении напряжения на каком-либо из них.

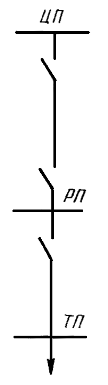

Pис. 2. Тупиковая схема электроснабжения
Рис. 3. Кольцевая схема электроснабжения. Стрелкой обозначено место деления (разрыва) сети
Рис. 4. Схема питающей сети с направленной максимальной токовой защитой: а - одного РП, 6 - двух РП с линией связи между распределительными пунктами. Стрелками обозначено наличие направленной защиты
Рис. 5. Схемы питающей сети с автоматическим включением резервного питания: а - с секционным АВР, б - с АВР на линии связи

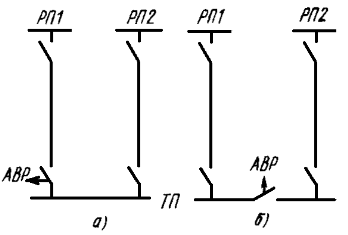

Рис. 6. Схемы электроснабжения трансформаторной подстанции с АВР на стороне напряжения 6-10 кВ: а - на выключателе линии, б - на секционном выключателе

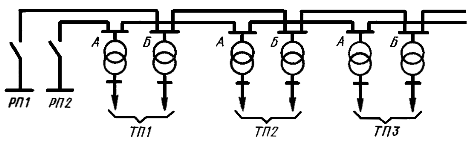

Рис. 7. Двухлучевая схема распределительной сети

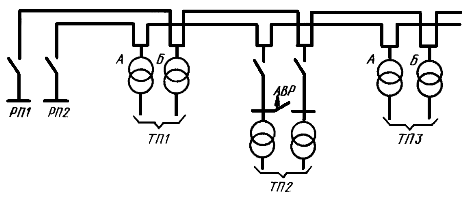

Рис. 8. Схема автоматизированной распределительной сети
Двухлучевая схема широко применяется для электроснабжения жилых кварталов сплошной застройки крупных городах и используется также в сочетании со схемой АВР в автоматизированной распределительной сети (рис. 8).
Схемы сетей напряжением до 1000 В выполняют тупиковыми, петлевыми (кольцевыми) или замкнутыми. Наиболее распространены петлевые схемы. В этом случае к вводному устройству подходят две линии, каждая из которых обеспечивает снабжение электроэнергией электроприемников при повреждении одной из них.
Для электроприемников первой категории выполняют автоматику АВР на вводно-распределительных устройствах или в распределительных сетях, отходящих от вводно-распределительных устройств, и в этом случае электроснабжение осуществляется несколькими (не менее двух) линиями напряжением до 1 кВ от различных трансформаторов.
В замкнутых кабельных сетях все кабельные линии напряжением до 1000 В включены параллельно (замкнуты), а в трансформаторных подстанциях на силовых трансформаторах со стороны напряжения до 1000 В установлены автоматы обратной мощности, отключающие трансформаторы от сети при повреждении распределительных кабелей напряжением выше 1000 В, или специальные предохранители, обеспечивающие селективное отключение поврежденного участка. Замкнутые сети напряжением до 1000 В предусматривают питание от нескольких трансформаторных подстанций, получающих электроэнергию от различных источников электроснабжения, и наличие разветвленной кабельной сети с кабелями достаточного сечения.
Эти сети обеспечивают надежное электроснабжение потребителей, поскольку при отключении участка сети 6-10 кВ напряжение у потребителей сохраняется, но из-за сложности защиты от коротких замыканий в нашей стране применяются редко.
В настоящее время автоматизированные схемы электроснабжения широко используют в городских электросетях, что приводит их к полной автоматизации. В этом случае любое повреждение в сети 6-10 кВ и самих трансформаторов не приводит к прекращению электроснабжения потребителей и может оставаться длительное время незамеченным для персонала электросети. Поэтому в городских электросетях применяют устройства телемеханики, подающие сигнал на соответствующий диспетчерский пункт об изменении положения в РП указателей сигнализации замыканий на землю, положения выключателей и позволяющие производить измерения нагрузки и напряжения контролируемых объектов, а также телеуправление выключателями. Такие устройства устанавливают в ЦП, РП и ТП. При использовании установки телемеханики улучшаются технико-экономические показатели электросети, поскольку можно отказаться от постоянного дежурного персонала на телемеханизированных объектах, сократить время ликвидации повреждений и т. п.
