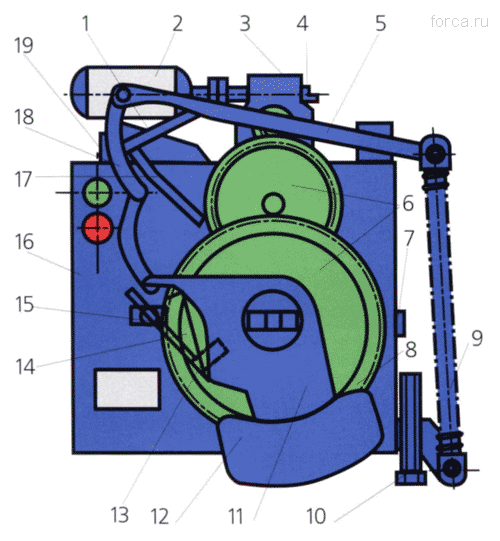

Привод ПП-67:

1 - рычаг;

2 - электродвигатель;

3 - редуктор;

4 - рукоятка;

5 - рычаг;

6 - зубчатая передача;

7 - упор;

8 - планка;

9 - включающие пружины;

10 - регулировочный болт;

11 - траверса;

12 - груз;

13 - зуб траверса;

14 - рычаг;

15 - отражатель;

16 - корпус;

17,18 - рычаги;

19 - конечный выключатель

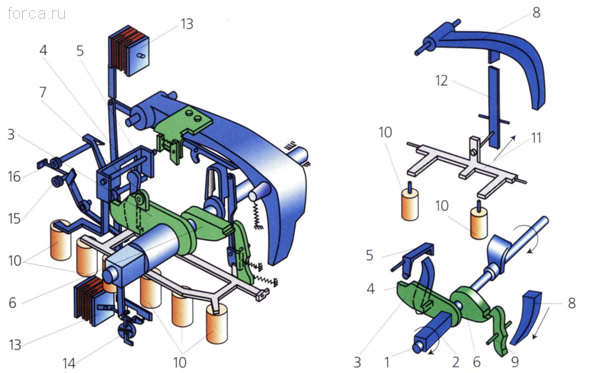

Кинематическая схема привода ПП -67:

а - общий вид; б - этапы работы;

1 - вал привода; 2 - втулка с заводящим рычагом; 3, 4 - защелка заводящего рычага; 5 - удерживающее устройство; 6 - рычаг; 7 - ролик для завода ударника расцепления; 8, 9 - удерживающая защелка; 10 - электромагниты отключения; 11 - релейная планка; 12 - удерживающая стойка; 13 - блок - контакты; 14 - устройство АПВ; 15,16 - кнопки отключения и включения

"
