Все вещества в зависимости от их электрических свойств относятся к проводникам, полупроводникам и диэлектрикам. Различия между ними можно показать с помощью энергетических диаграмм, зонной теории твердых тел.
Различным атомам веществ характерны определенные энергетические состояния (уровни).
При переходе газообразного вещества в жидкость, а затем при образовании кристаллической решетки твердого тела все имеющиеся у данного типа атомов электронные уровни несколько смещаются вследствие действия соседних атомов друг на друга. Таким образом из отдельных энергетических уровней уединенных атомов в твердом теле образуется целая полоса - зона энергетических уровней. Часть этих уровней заполнена электронами в нормальном не возбужденном состоянии атома. На других уровнях электроны могут находиться только после того, как атом испытает внешнее энергетическое воздействие, при этом он возбуждается. Стремясь перейти к устойчивому состоянию атом излучает избыток энергии в момент возвращения электронов на уровни при которых энергия атома минимальна.
Энергетические диаграммы

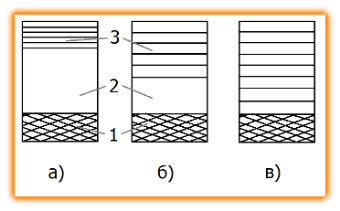

Энергетические диаграммы диэлектриков, полупроводников и проводников различны (см. рис. а, б, в).
Диэлектриками будут такие материалы у которых запрещенная зона настолько велика, что электронной проводимости не наблюдается.
1-зона заполнения электронами
2-запрещенная зона
3-свободная зона
Полупроводниками будут вещества с более узкой запрещенной зоной, которая может быть преодолена за счет внешних энергетических воздействий.
Проводниками будут материалы у которых заполненная электронами зона вплотную прилегает к зоне свободных энергетических уровней или даже перекрывает ее.
Вследствие этого электроны в металле свободны, то есть могут переходить с уровней заполненной зоны на незанятые уровни свободной зоны под влиянием слабой напряженности приложенного к проводнику электрического поля.
При отсутствии в полупроводнике свободных электронов (при 0 град. Кельвина) приложенная к нему разность электрических потенциалов не вызовет тока. Если из вне будет подведена энергия, достаточная для переброса электронов через запрещенную зону то, став свободными, электроны смогут перемещаться под действием электрического поля, создавая электронную электропроводность полупроводника. В заполненной зоне, откуда ушел электрон, образовалась "электронная дырка", а потому в полупроводнике начинается другое "эстафетное" движение электронов, заполняющих образовавшуюся дырку; причем под воздействием электрического поля дырка будет двигаться как эквивалентный положительный заряд. С повышением температуры число свободных электронов в полупроводнике возрастает. Энергию необходимую для перехода электронов в свободное состояние или для образования дырки может доставить не только тепловое движение но и другие источники энергии (свет, поток ядерных частиц, электрические и магнитные поля, механические воздействия и т.д.).
Электрические свойства определяются условиями взаимодействия атомов вещества и не являются непременной особенностью данного атома. Например углерод в виде алмаза является диэлектриком, а в виде графита обладает большой проводимостью. Дефекты и примеси в кристаллической решетке очень сильно влияют на электрические свойства твердых тел.
Классификация проводниковых материалов
Проводниками электрического тока могут быть твердые тела, жидкости, а при соответствующих условиях и газы. Важнейшими практическими применяемыми в электротехнике твердыми проводниковыми материалами являются металлы и их сплавы. Из металлических проводниковых материалов можно выделить: металлы высокой проводимости, имеющие удельное сопротивление при нормальной температуре не более 0,05 мкОм·м и сплавы высокого сопротивления - более 0,3 мкОм·м. Металлы высокой проводимости используются для проводов, обмоток электрических машин и т.д. Металлы и сплавы высокого сопротивления применяют для изготовления резисторов, электронагревательных приборов и т.д.
К жидким проводникам относятся расплавленные металлы и различные электролиты. Для большинства металлов температура плавления высока.
Механизм прохождения тока в металлах обусловлен движением (дрейфом) свободных электронов под воздействием электрического поля. Поэтому металлы называют проводниками с электронной электропроводностью или проводниками первого рода. Проводниками второго рода - электролитами являются растворы кислот, щелочей и солей. Прохождение тока через эти вещества связано с переносом вместе с электрическими зарядами ионов, вследствие чего состав электролита постепенно изменяется, а на электродах выделяются продукты электролиза. Ионные кристаллы в расплавленном состоянии также являются проводниками второго рода.
Все газы и пары в том числе, и пары кристаллов при низких напряженностях электрического поля не являются проводниками. Если напряженность поля превзойдет некоторое критическое значение, обеспечивающее начало ударной фотоионизации, то газ может стать проводником с электронной и ионной электропроводностью. Сильно ионизированный газ при равенстве числа электронов числу положительно заряженных ионов в единице объема представляет собой особую проводящую среду - плазма.
Основные свойства проводников
Классическая электронная теория металлов представляет твердый проводник в виде системы состоящей из узлов кристаллической ионной решетки внутри которой находится электронный газ из свободных электронов. От каждого атома металла в свободное состояние переходит 1-2 электрона. При столкновении электронов с узлами кристаллической решетки энергия, накопленная при ускорении электронов в электрическом поле, передается металлической основе проводника. Вследствие чего он нагревается. Электронная теория металлов дает возможность аналитически описать и объяснить основные законы электропроводности и потерь электрической энергии в металлах.
Опыты подтвердили гипотезу о электронном газе в металлах, а именно:
- При длительном пропускании электрического тока через цепь, состоящую из одних металлических проводников не наблюдается проникновение атомов одного металла в другой.
- При нагреве металлов до высоких температур скорость теплового движения свободных электронов увеличивается и наиболее быстрые из них могут вылетать из металла преодолевая силы поверхностного потенциального барьера.
- В момент неожиданной остановки быстро двигавшегося проводника происходит смещение электронного газа по закону инерции в направлении движения. Смещение электронов приводит к появлению разности потенциалов на концах заторможенного проводника и стрелка подключенного к ним измерительного прибора отклоняется по шкале
- Исследуя поведение металлических проводников в магнитном поле установили, что вследствие искривления траектории электронов в металлической пластине, помещенной в поперечное магнитное поле, появляется ЭДС и изменяется электрическое сопротивление проводника.
Представляя металл как систему, в которой положительные ионы скрепляются посредствам свободно движущихся электронов, легко понять природу всех основных свойств металлов: пластичность, ковкость, теплопроводность, электропроводность.
К важнейшим параметрам, характеризующим свойства проводниковых материалов относятся: удельная проводимость g или обратная ей величина - удельное сопротивление r, температурный коэффициент удельного сопротивления
, коэффициент теплопроводности
, контактная разность потенциалов и термоэлектродвижущая сила (термо ЭДС) e, предел прочности при растяжении
и относительное удлинение перед разрывом
.
Удельная проводимость металлических проводников согласно классической теории металлов может быть выражена:
где
е - заряд электрона;
nо - число свободных электронов в единице объема металла;
l - средняя длина свободного пробега электрона между двумя соударениями с узлами решетки;
m - масса электрона;
uт- средняя скорость теплового движения свободного электрона в металле.
Удельное электрическое сопротивление некоторых материалов
| Материал | r, Ом х мм²/м | Материал | r, Ом х мм²/м |
|
Медь Золото Латунь Олово Свинец Серебро Алюминий Вольфрам Железо Никелин (сплав) |
0,017 0,024 0,071 0,12 0,21 0,016 0,028 0,055 0,10 0,40 |
Графит Уголь Фарфор Эбонит Манганин (сплав) Константан (сплав) Ртуть Нихром (сплав) Фехраль (сплав) Хромель (сплав) |
13 40 1019 1020 0,43 0,50 0,96 1,1 1,3 1,5 |
Для разных металлов скорости хаотического теплового движения электронов (при определенной температуры) примерно одинаковы. Незначительно различаются также и концентрация свободных электронов nо. Поэтому значение удельной проводимости в основном зависит от средней длины пробега электронов в данном проводнике , которая в свою очередь определяется структурой проводникового материала. Все чистые металлы с наиболее правильной кристаллической решеткой характеризуются наименьшими значениями коэффициента удельного сопротивления.
Рассеивание движения электронов происходит в местах дефектов кристаллической решетки. Число носителей заряда (концентрация свободных электронов) в металлическом проводнике при повышении температуры практически остается неизменным. Однако вследствие усилений колебаний узлов кристаллической решетки, с ростом температуры появляется все больше и больше препятствий на пути направленного движения свободных электронов под действием электрического поля, то есть уменьшается средняя длина свободного пробега электрона, уменьшается подвижность электронов и как следствие этого уменьшается удельная проводимость металлов и увеличивается их удельное сопротивление. Иными словами температурный коэффициент удельного сопротивления металлов положителен.
Коэффициент в учитывает увеличение числа свободных ионов в твердом теле при возрастании температуры. Для большинства ионных кристаллов коэффициент в близок к 100000 К.
Примеси и нарушения правильной структуры металлов увеличивают их удельное сопротивление. Значительное возрастание r наблюдается при сплавлении двух металлов в том случае если они образуют друг с другом твердый раствор. То есть при затвердевании совместно кристаллизуются и атомы одного металла входят в кристаллическую решетку другого. При некотором соотношении между компонентами в сплаве r имеет максимальное значение. Такое изменение r, от содержания компонентов сплава, можно объяснить тем, что вследствие более сложной структуры сплава по сравнению с чистыми металлами, его уже нельзя рассматривать как классический металл, то есть изменение удельной проводимости сплава зависит не только от изменения подвижности носителей заряда но и в некоторых случаях от частичного возрастания концентрации носителей заряда при повышении температуры. Сплав у которого уменьшение подвижности с ростом температуры компенсируется возрастанием концентрации носителей заряда будет иметь нулевой температурный коэффициент удельного сопротивления.
Теплопроводностью называется процесс передачи теплоты вследствие хаотического движения молекул или атомов. Количество теплоты переданной слоем вещества площади S при поддерживании на его плоскостях разности температур T2-T1 за время t:
где
-толщина слоя вещества.
Коэффициентом теплопроводности называется величина, измеряемая количеством теплоты переданной в единицу времени через слой единичной толщины при разности температур поверхностного слоя в 1град С, если площадь поверхностного слоя равна 1. За передачу теплоты через металл в основном ответственны те же свободные электроны, которые определяют и электропроводность металла. Очевидно, что при прочих равных условиях, чем больше удельная электрическая проводимость металла, тем больше должен быть и его коэффициент теплопроводности.
При соприкосновении двух различных металлических проводников между ними возникает контактная разность потенциалов. Причина появления этой разности заключается в различии значений работы выхода электронов из различных металлов, а так же в том, что концентрация электронов, а значит и давление электронного газа, в разных металлах и сплавах является неодинаковыми. Согласно электронной теории металлов следует, что контактная разность потенциалов между металлами А и В равна
где
UA и UB - потенциалы соприкасающихся металлов
nо - концентрация электронов в них
Если температуры спаев одинаковы, то сумма разности потенциалов в замкнутой цепи равна нулю. Если же один из спаев имеет температуру t1, а другой t2, то между спаями возникает термо-эдс.
где
c - коэффициент постоянный для данной пары проводников, характеризующий возникающую термо-эдс.
Провод составленный из двух изолированных друг от друга различных металлов или сплавов (термопар) применяют для измерения температур. В термопарах используются проводники, имеющие большой и стабильный коэффициент термо-эдс.
Для обмоток измерительных приборов и резисторов стремятся применять проводниковые материалы и сплавы с возможно меньшим коэффициентом термо-эдс, чтобы избежать ошибки в измерениях.
