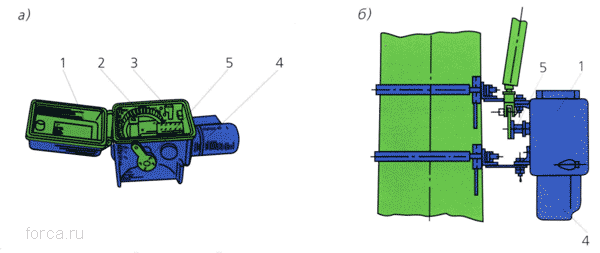

Универсальный моторный привод разъединителя УМП-II:

а - общий вид привода; б - установка привода на железобетонной опоре;

1 - крышка;

2 - редуктор;

3 - корпус;

4 - электродвигатель;

5 - вал

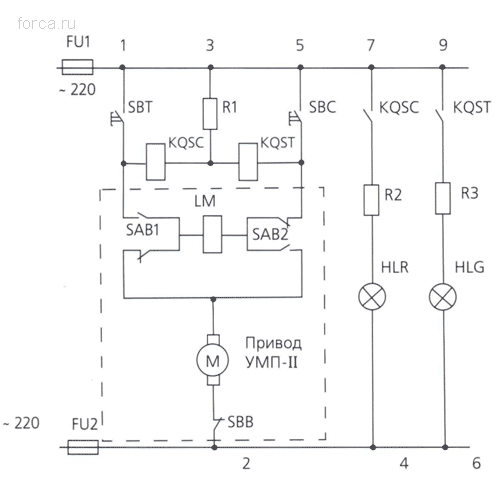

Схема управления моторным приводом разъединителя УМП-II:

SBC - кнопка включения;

SBT - кнопка отключения;

KQSC - повторитель включения;

KQST - повторитель отключения;

LM - обмотка возбуждения;

SAB1 и SAB2 - контакты переключателя;

R1, R2 и R3 - резисторы;

HLR и HLQ - сигнальные лампы;

FU1и FU2 - предохранители;

М - электродвигатель;

SBB - контакт блокировки
