ИВЕЖ.ЗОЗШ.014РЗ

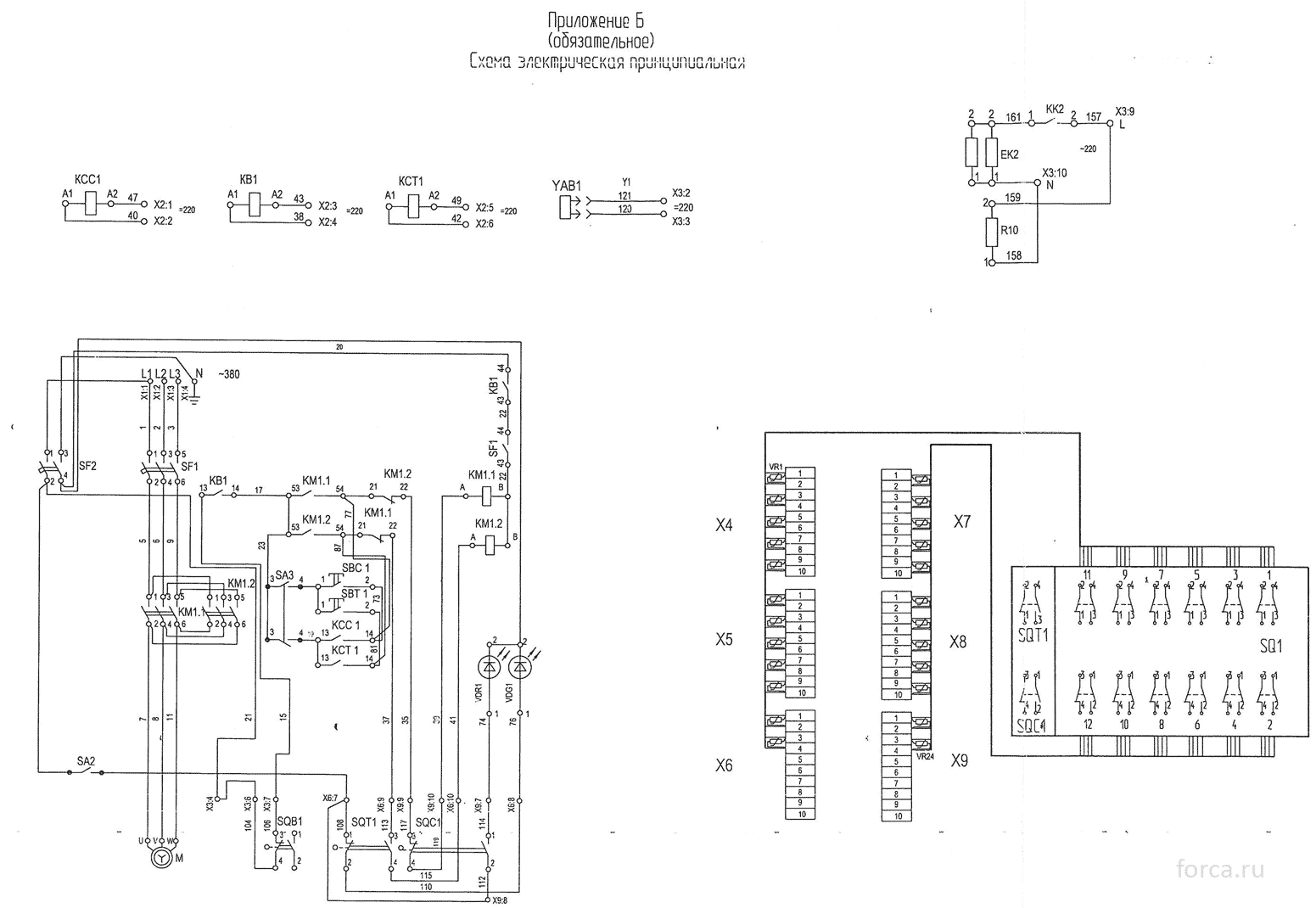

Рисунок Б.1. Схема электрическая принципиальная для приводов ПД-10-00УХЛ1, ПД-10-01УХЛ1, ПД-10-02УХЛ1, ПД-10-03УХЛ1, ПД-10-04УХЛ1, ПД-10-05УХЛ1 без выносных блоков управления.
ИВЕЖ.303442.014РЗ

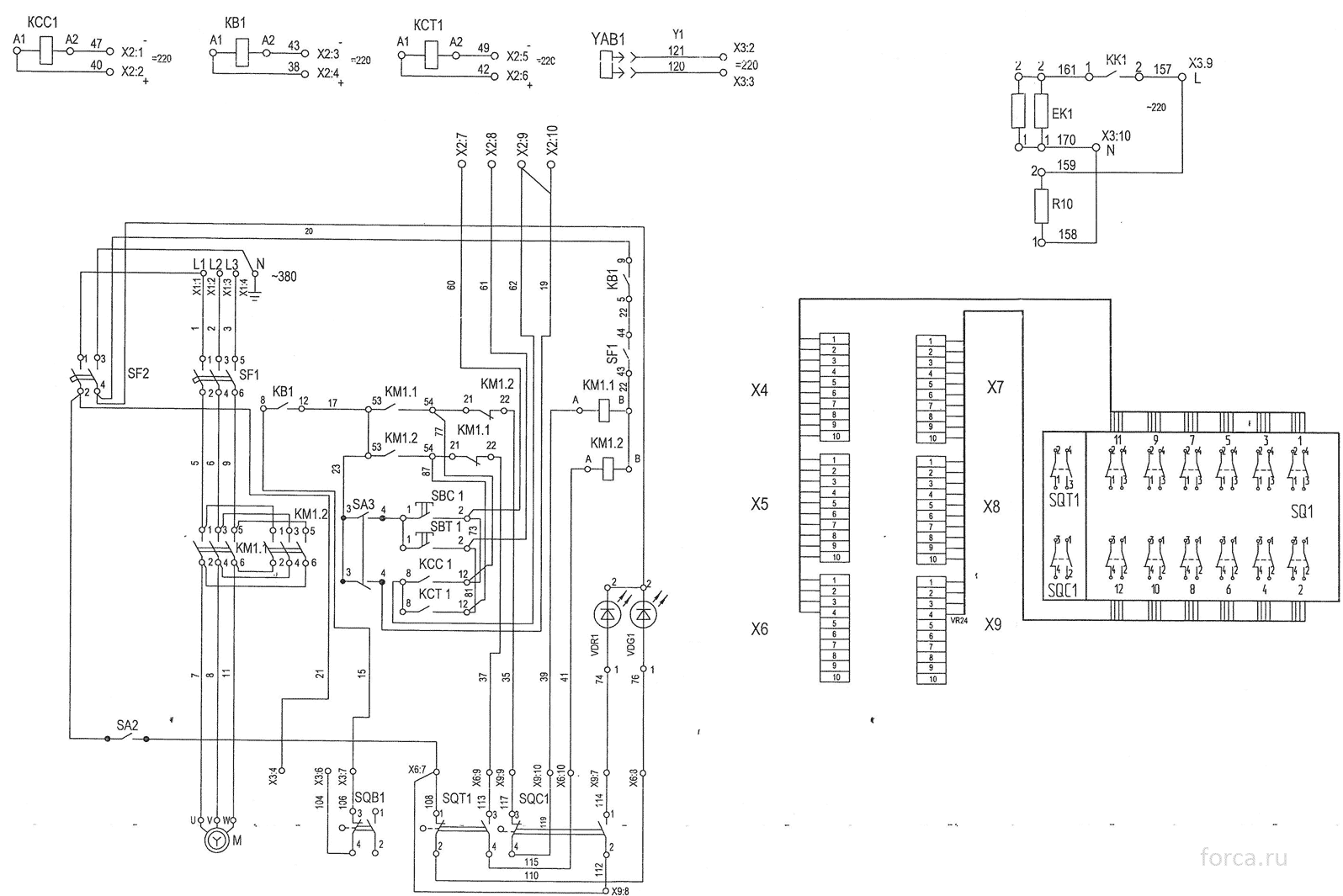

Рисунок Б.2. Схема электрическая принципиальная для приводов ПД-10-06УХЛ1/ПД-10-07УХЛ1, ПД-10-08УХЛ1 ПД-10-09УХЛ1, ПД-10-10УХЛ1, ПД-10-11УХЛ1 с выносными блоками управления.

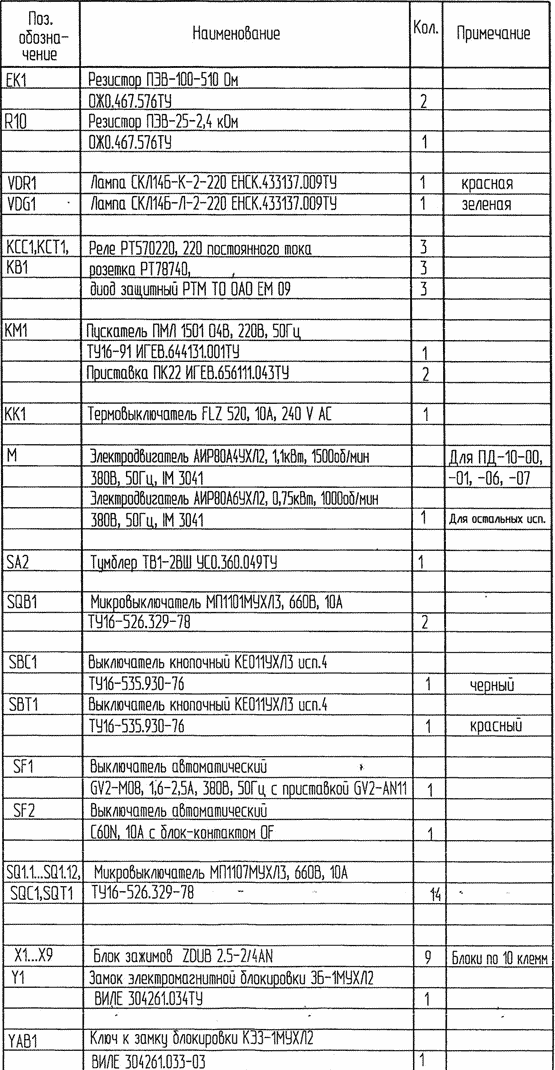

Перечень элементов электрической схемы привода
ИВЕЖ.303442.014 РЭ

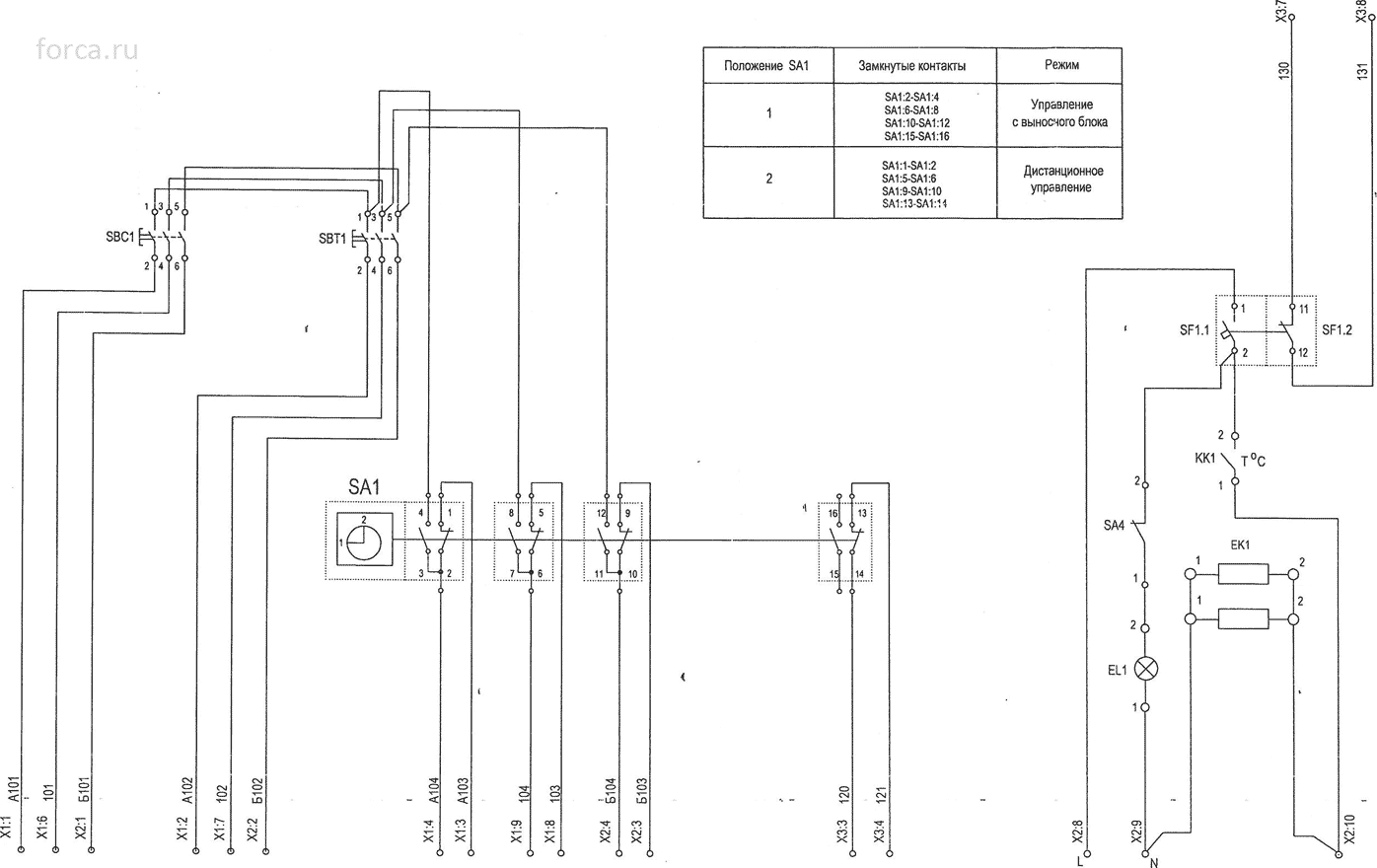

Рисунок Б.3 Схема электрическая принципиальная выносных блоков управления БУ-Г-11 и БУ-3-11.
Перечень элементов электрической схемы выносных блоков управления БУ-Г-11и БУ-3-11
| Поз. обозначение | Наименование | о | Примечание |
| ЕК1 | Резистор ПЭВ-50-1,5 кОм; ОЖ0.467.576ТУ | 2 | по заказу |
| EL1 | Лампа ПШ215-225-15, ТУ16-88 УС0.337 852 ТУ | 1 | по заказу |
| Патрон Е14Н10П-09 04, ГОСТ 2746.1-88 | 1 | по заказу | |
| КК1 | Термовыключатель FLZ 520 F135602,10А, 240 V АС | 1 | по заказу |
| SA1 | Переключатель 4G10-69-U-R014 | 1 | |
| SA4 | Микровыключатель МП1107МУХЛЗ, ТУ 16-526.322-78 | 1 | по заказу |
| SBC1 | Выключатель кнопочный КЕ012УХЛЗ исп.6 | ||
| ТУ16-535.930-76 | 1 | черный | |
| SBT1 | Выключатель кнопочный КЕ012УХПЗ исп.6 | ||
| ТУ 16-535.930-76 | 1 | красный | |
| SF1 | Выключатель автоматический ВА 47-29 1Р; 2А | ||
| Характеристика С; ТУ 99 АГИЕ.641245.003 | 1 | ||
| Контакты OF | 1 | ||
| Х1:1...ХЗ:10 | Блок зажимов ZDUB 2.5-2/4AN | 30 | |

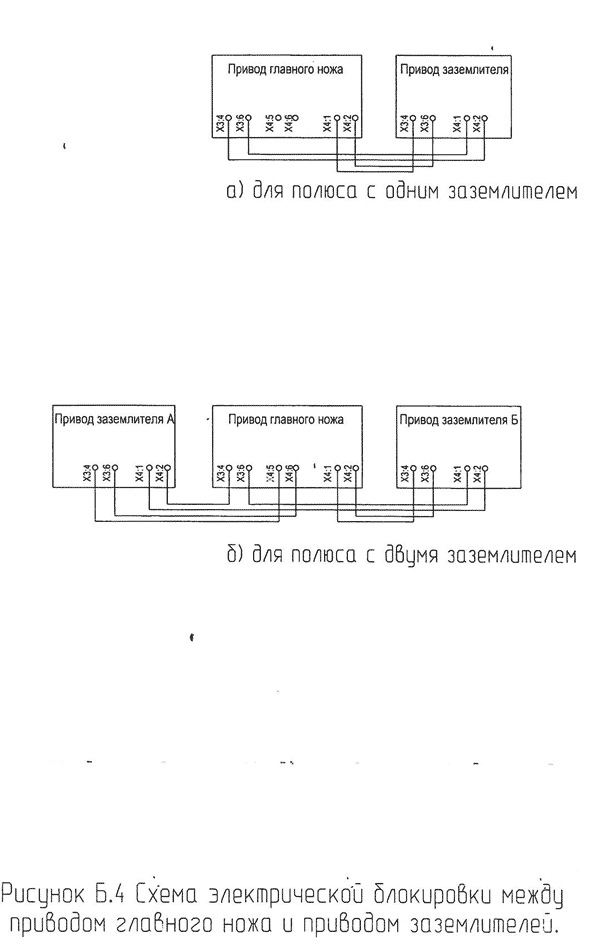

ИВЕЖ.303А42.014РЭ

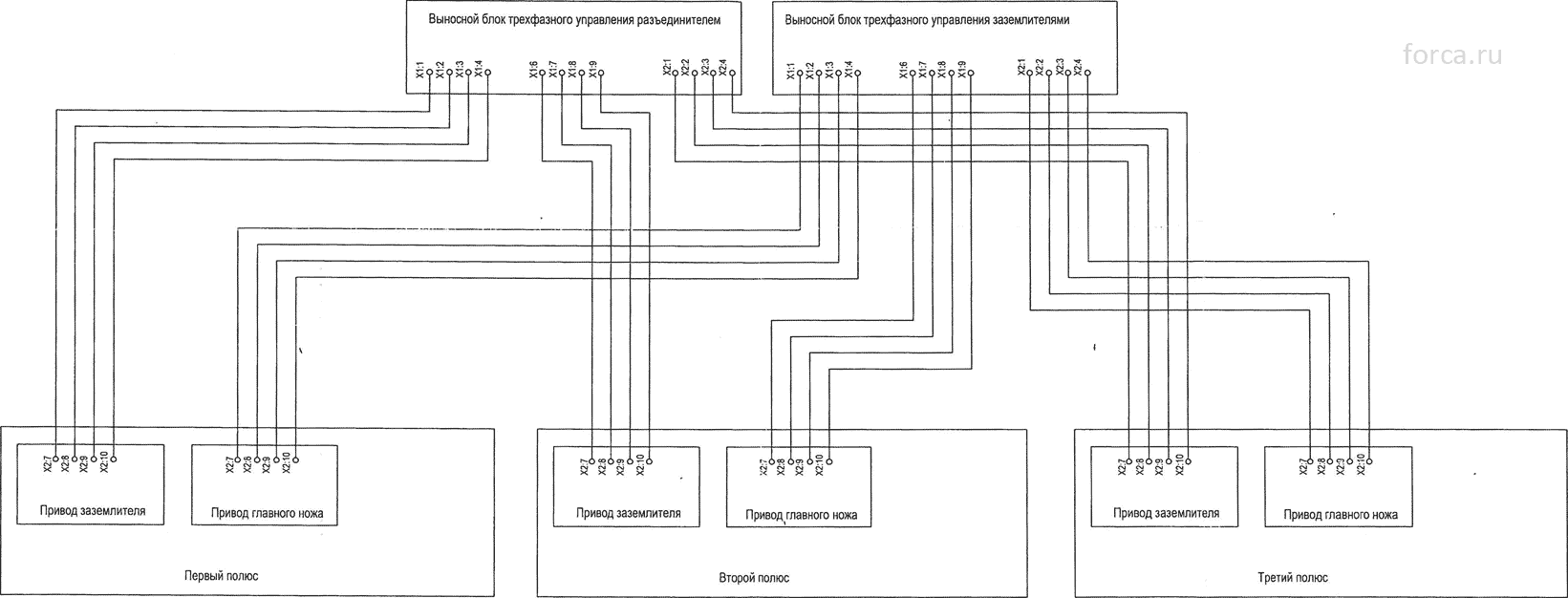

Рисунок Б.5 Схема соединений с выносными блоками управления для разъединителей с одним заземлителем
Рисунок Б.6 Схема соединений с выносными блоками управления для разъединителей с двумя заземлителями
