Общие испытания и проверка вторичной коммутации РЗА
Еще на стадии подготовки наладочных работ на подстанции необходимо:
- ознакомиться с проектом и техническими документами фирм-изготовителей электрооборудования и устройств РЗА;
- произвести поверочный расчет и согласование уставок реле защит;
- подобрать соответствующие заводские инструкции, справочную и техническую литературу, формы протоколов;
- подготовить средства измерений и испытаний, инструменты, приспособления и материалы (аппараты, провода и т. и.), а также средства техники безопасности.
При ознакомлении с проектом следует изучить пояснительную записку, схемы первичной и вторичной коммутации, параметры электрооборудования. Необходимо ознакомиться с размещением высоковольтного оборудования, панелей, щитов управления и сигнализации, источников питания оперативным током, выписать паспортные данные электрооборудования, реле и др. и сопоставить их с проектной спецификацией.
Анализируются принципиальные схемы управления коммутационными аппаратами, РЗА, АПВ, АВР и др. и устанавливается, соответствует ли их выполнение требованиям директивных документов, электроснабжающей организации и владельца подстанции. Работа схем прослеживается по отдельным цепям (защит, управления, блокировок, измерения и сигнализации) и в целом. При обнаружении в принципиальных схемах ошибок, дефектов, несоответствия техническим требованиям должны быть найдены правильные решения, а соответствующие изменения — согласованы с владельцем электроустановки и, если необходимо, с проектной организацией и отражены в исполнительных схемах.
Цепи трансформаторов тока (ТА).В цепях токовых защит обращают особое внимание на правильность соединений обмоток трансформаторов тока, их полярность. Очень серьезные последствия может повлечь за собой обрыв токовых цепей. Контрольные приборы для проверки устройств защит, измерений должны подключаться к токовым цепям через специальные зажимы и испытательные блоки без разрыва цепи тока. При отключении приборов и устройств, установленных в цепях трансформаторов тока, следует предварительно закоротить цепи подвода тока, для чего на сборках зажимов должны быть предусмотрены специальные перемычки. Если в условиях эксплуатации высока вероятность нарушения контактных соединений в токовых цепях (например, из-за вибрации машин и механизмов при установке КРУ, КТП в машинных залах), следует предусмотреть такие меры, как усиление крепления ТА, применение многожильных медных проводов, повышение надежности контактов.
Проверку замкнутого состояния цепей тока можно произвести с помощью омметра. С этой целью прибор включают в рассечку нулевого провода и, поочередно подключая фазные провода, измеряют каждый раз сопротивление между фазным и нулевым проводами. Результаты этих измерений отражают различие между фазами по количеству включенных аппаратов и протяженности цепей, а также выявляют разомкнутые цепи и неисправные контакты.
Испытание под нагрузкой можно выполнить подачей тока во вторичную или первичную цепь от постороннего источника питания. Во вторичную цепь ток подают от однофазного источника GA, подключая его поочередно на каждую пару фаз и фазу с нулем (рис. 1). В первичную цепь ток подают от однофазного или трехфазного источника. При использовании однофазного нагрузочного устройства фазы первичной цепи соединяются временными перемычками так, как это показано на рис. 2.

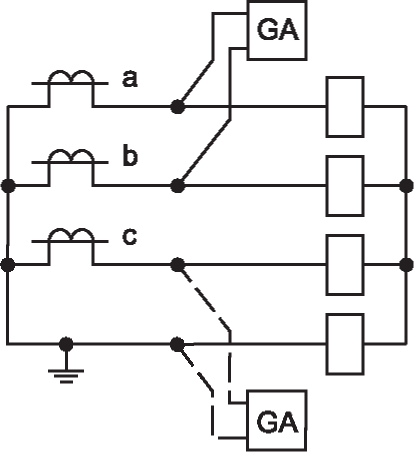

Рис. 1. Проверка вторичных цепей трансформаторов тока прогрузкой однофазным вторичным током

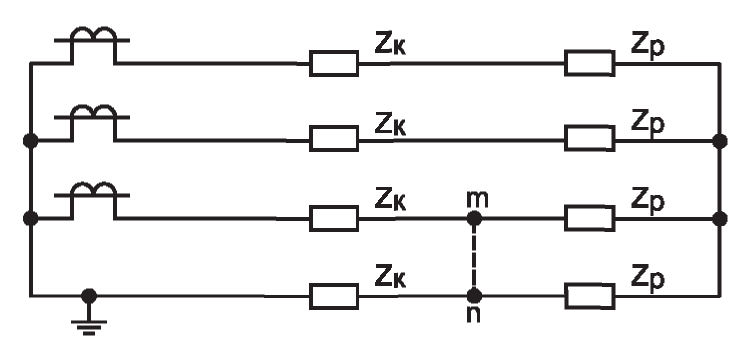

Рис. 2. Проверка целостности нулевого провода вторичных цепей трансформаторов тока
Проверка схем соединения вторичных цепей ТА первичным трехфазным током от постороннего источника, хотя и более трудоемкая, применяется при наладке дифференциальных защит трансформаторов и др. электроприемников большой мощности, так как обеспечивает необходимую уверенность в правильности сборки токовых цепей. С этой целью устанавливают трехфазную закоротку на одной стороне силового трансформатора, за трансформаторами тока, а трехфазное напряжение от нагрузочного устройства достаточной мощности (обычно от сборки 380 В) подают на другую сторону. Предварительно рассчитывают возможный ток и определяют, на какой стороне трансформатора предпочтительно установить закоротку. Если, в частности, напряжение 3 х 0,4 кВ подать на сторону 6—10 кВ понижающего силового трансформатора, то значение испытательного тока на стороне НН будет в пределах 0,5—1 номинального. Измеряют вторичные токи во всех трех фазах и в нулевом проводе.
Обязательным испытанием является проверка схемы соединения вторичных цепей ТА первичным трехфазным током нагрузки. Измеряют вторичные токи во всех трех фазах и нулевом проводе.
Анализируя результаты измерений и векторные диаграммы (если необходимо), составляют заключение о правильности схемы и исправности ТА. Соотношение токов, векторные диаграммы, а также наиболее вероятные ошибки и неисправности при различных схемах токовых цепей приводятся в справочных пособиях.
Когда цепи ТА соединены по схеме «звезда» и нагрузка симметрична, можно проверить целостность нулевого провода измерением тока небаланса в нем. Если проверка производится во время снятия векторных диаграмм прибором типа ВАФ, охватывают клещами прибора нулевой провод, устанавливают режим измерения «фаза» и, вращая лимб, наблюдают за стрелкой индикатора: в случае обрыва нулевого провода стрелка не отклоняется от нуля.
Можно определить целостность нулевого провода и по схеме рис. 50. В этом случае контролируют ток в нулевом проводе, который появляется за счет искусственной асимметрии нагрузки фаз ТА, создаваемой установкой временной перемычки mn, при условии < , где — сопротивление жилы кабеля, — сопротивление реле. Если это условие не соблюдается, включают последовательно с резистор сопротивлением 5—10 Ом.
Каждая группа электрически соединенных вторичных обмоток ТА должна быть заземлена только в одной точке: на ближайшей от ТА сборке зажимов или на зажимах самого трансформатора тока. Одноименные выводы всех вторичных обмоток ТА, питающих счетчики и приборы, заземляют через зажим на фланце трансформатора.
