UEKE 5А1
Выключающий стержень
Механизм, управляемый выключающим стержнем, для моделей NPS24B. В распоряжении также имеются для крепления на более низком уровне опоры.
UEKO 1А1
Рычажный механизм управления, управляемый одной рукой. Предназначен для более простых типов разъединителей.
UEKE 3А1
Стандартный механизм управления, для взятия обеими руками, предназначенный для всех моделей NPS_.

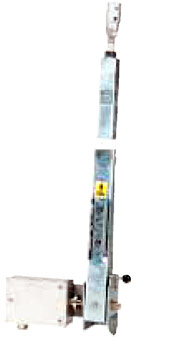

UEKE 3B1
Стандартный механизм управления, для взятия обеими руками, предназначен для всех моделей NPS_ с дополнительным регулировочным стержнем.
UEKE 2/1
Со вспомогательными контактами и нагревательным элементом - защита IP55.
UEKE6А1
Управление тросом.

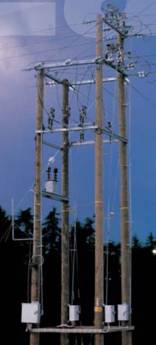

Выключатель нагрузки NPS Easy представляет собой устройство, собранное на заводе-изготовителе, для установки на поперечный несущий элемент RHS размером 80x80 или 100x100 мм
Технические данные ВН
| NPS24B1-J2 NPS24B1-J3 | NPS24A2-J3 | NPS36A2-J2 | NPS36A2-J3 | |||
| Изолятор | Epoxy | Silicon | Silicon | Silicon | Silicon | |
| - расстояние по поверхности | мм | 740 | 715 | 760 | 1205 | 1365 |
| - разрядное расстояние (изолятор) | мм | 272 | 300 | 305 | 450 | 465 |
| - разрядное расстояние (мин. относительно земли) | мм | 200 | 255 | 260 | 380 | 385 |
| - прочность консольного несущего элемента | kN | 2 | 9 | 9 | 6.2 | 6.2 |
| - испытание соляным туманом, IEC 507 (1час.), соляной раствор | g/l | 160 | - | - | - | - |
| Номинальное напряжение, макс. | кВ | 24 | 24 | 24 | 36 | 36 |
| Номинальный ток | A | 630 | 630 | 630 | 630 | 630 |
| Номинальная частота | Hz | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Номинальное импульсное удерживающее напряжение - в промежутке разъединения | кВ | 145 | 145 | 165 | 220 1 | 220 1 |
| - относительно земли и между фазами | кВ | 125 | 125 | 150 | 200 1 | 200 1 |
| Номинальное испытательное напряжение промышленной частоты, во время дождя - в промежутке разъединения | кВ | 75 | 75 | 75 | 88 1 | 88 1 |
| - относительно земли и между фазами | кВ | 55 | 55 | 55 | 80 1 | 80 1 |
| Минимальное расстояние между фазами * | мм | 260 | 260 | 350 | 430 | 430 |
| Минимальное изоляционное расстояние | мм | 200 | 200 | 230 | 350 | 350 |
| Номинальный удерживающий ток малой | 1 s kA | 16 | 16 | 20 | 21 1 | 21 1 |
| продолжительности | 3 s kA | 12.5 | 12.5 | 16 | 16 1 | 16 1 |
| Номинальный пиковый удерживающий ток | kA | 40 | 40 | 50 | 52 1 | 52 1 |
| Номинальный включающий ток короткого замыкания | kA | 5 ** ) | 5 3) | 5 3) | 7.5 *** | 7.5 4) |
| Номинальный выключающий ток **** - главным образом активные нагрузки, со 100 включающими и выключающими операциями | 12 кВА | 40 | 40 | 40 | ||
| 15 кВА | 32 | 32 | 32 | - | - | |
| 24 кВА | 25 | 25 | 25 | 16 | 16 | |
| 36 кВА | - | - | - | 16 | 16 | |
| - зарядный ток кабеля и линии, с 20 включающими и выключающими операциями | A | 15 | 15 | 15 | 10 | 10 |
| Механическая прочность ***** | операц. | 2000 | 2000 | 2000 | 2000 | 2000 |
| Допускаемая толщина слоя льда | мм | - | ||||
| Промежуточная температура окружающей среды | °C | -50.+40 | -40.+40 | - | -40.+40 | -40.+40 |
1) Тип NPS36A204 с заземляющим контактом имеет более низкие номинальные значения:
Импульсное удерживающее напряжение 170 кВ
Удерживающее напряжение промышленной частоты, во время дождя 80 кВ
Удерживающий ток малой продолжительности 16 кД/1с.
Пиковый удерживающий ток 40 i<A
*С выключающими камерами
**7 включающих операций, ручной и механический привод
*** Быстрое ручное управление
****При использовании стандартных выключающих стержней. В распоряжении имеются специальные стержни 24 кВ/50 A
*****С выключающими камерами
