НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА УНИФИЦИРОВАННОЙ СЕРИИ ТИПА НКУ-СТ
Введение
Настоящая техническая информация распространяется на низковольтные комплектные устройства унифицированной серии типа НКУ-СТ® на номинальное напряжение до 0,69 кВ переменного тока частотой 50(60) Гц предназначено для изучения изделия.
НКУ-СТ представляет собой серию шкафов, призванных предоставить потребителю отечественный аналог зарубежных НКУ таких производителей, как Schneider Electric, ABB, Siemens и др.
Конструктивные особенности шкафов серии НКУ-СТ не только соответствуют импортным аналогам, но и существенно расширены (например, в части возможности применения втычных модулей).
Широкая линейка применяемых аппаратов, а также возможность распределения токов до 5000 А, гибкая компоновка шкафов, позволяют решить все возникающие при организации электроснабжения задачи.
Изготовление оборудования ведется с применением современного высокотехнологичного оборудования. Все оборудование сертифицировано, успешно поставлялось на крупные промышленные объекты народного хозяйства.
Цена оборудования при сохранении европейского уровня качества находится существенно ниже импортных аналогов.
В связи с постоянной работой по совершенствованию изделия в конструкции могут быть внесены незначительные изменения, не отражённые в настоящей технической информации, не влияющие на основные технические данные и установочные размеры.
Общие термины и определения
В тексте применены следующие сокращённые обозначения:
НКУ-СТ® — зарегистрированная торговая марка низковольтного устройства;
ВА-СТ® — зарегистрированная торговая марка автоматических выключателей;
НКУ — низковольтное комплектное устройство;
ГОСТ — государственный стандарт;
АЭС — атомная электростанция;
ВВФ — внешние воздействующие факторы;
ПЗ — проектное землетрясение;
МРЗ — максимально расчётное землетрясение;
АВР — автоматический ввод резерва.
Шкафы первичной сборки: Вводно-распределительное устройство с номинальным током главных (сборных) шин от 1000 до 5000 А. Сборка комплектуется следующими типами шкафов: вводными, комбинированными (вводно-распределительными и секционно-распределительными), распределительными, секционными. По способу обслуживания НКУ первичной сборки бывают одно- и двухсторонними.
Шкафы вторичной сборки: вводно-распределительное устройство с номинальным током главных (сборных) шин от 1000 до 2000 А. Сборка комплектуется шкафами управления запорной арматурой и механизмами собственных нужд одностороннего обслуживания.
1. Описание и работа
1.1 Назначение
Низковольтные комплектные устройства унифицированной серии внутренней установки типа НКУ-СТ ® (далее НКУ) полностью соответствуют требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92) и разработаны таким образом, что могут применяться как индивидуально, так и в качестве распределительных устройств во всех сферах энергопотребления, где требуется обеспечить ввод и распределение электрической энергии, в частности:
в системе собственных нужд всех типов электростанций;
для комплектования подстанций электрических сетей;
для комплектования подстанций перекачивающих станций газопроводов, нефтепроводов;
в системах электроснабжения и автоматики промышленных предприятий и коммунальной сферы.
НКУ предназначены для работы в следующих условиях:
климатическое исполнение - У, категории размещения 3.1 по ГОСТ 15150-69
Т, категории размещения 3 по ГОСТ 15150-69 (исполнение ТЗ в разработке до конца 2008 года);
температура воздуха при эксплуатации от -25°С до +40°С и от -10°С до +50°С для климатического исполнения У3.1 и ТЗ соответственно;
относительная влажность воздуха до 50% при температуре плюс 40°С.
окружающая среда невзрывоопасная.
высота над уровнем моря мест установки не должна превышать 2000 м согласно ГОСТ Р 51321.1-2000 (МЭК 60439-1-92); при установке на высотах более 2000 м вследствие того, что с ростом высоты из-за уменьшения плотности и происходящего вследствие этого снижения электрической прочности воздуха уменьшаются пробивные напряжения электрической изоляции изделия необходимо руководствоваться понижающими коэффициентами указанными в таблице 12 ГОСТ 15150.
содержание коррозионно-стойких агентов в окружающей среде соответствуют атмосфере типа II и III по ГОСТ 15150-69, степень загрязнения - 3;
номинальное рабочее значение механических ВВФ - по ГОСТ 17516.1-90 для группы механического исполнения М39;
соответствие требованиям ГОСТ 17516.1-90, ГОСТ 16962.2-90 в части сейсмостойкости при максимально расчётном землетрясении (МРЗ) 9 баллов и проектном землетрясении (ПЗ) 7 баллов включительно по MSK-64 при уровне установки над нулевой отметкой до 30 м.
НКУ относятся к I и II категориям сейсмостойкости:
по I категории сейсмостойкости должны выполнять свои функции по обеспечению безопасности АЭС во время, и после прохождения землетрясения до МРЗ включительно. При землетрясении до ПЗ включительно и после него сохранять свою работоспособность;
по II категории сейсмостойкости должны сохранять свою работоспособность после прохождения землетрясения интенсивностью до ПЗ включительно.
Схемы главных цепей НКУ приведены в приложении А.

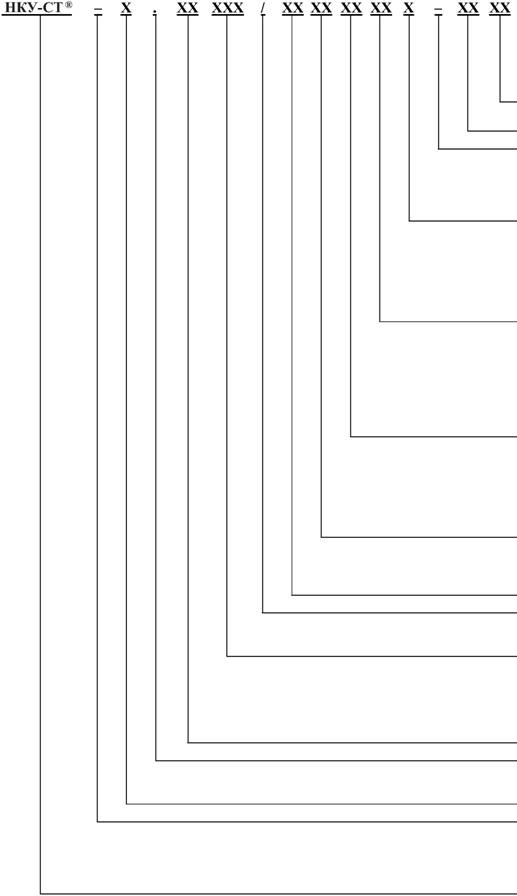

1.1.5. Структурное обозначение шкафов первичной сборки
|
Вид климатического исполнения и категория размещения по ГОСТ 15150: У3.1, тз Степень защиты IP: 31; 42; 54. Разделительный знак Способ установки составных частей: F- стационарные; D- разъёмные; W- выдвижные Способ вывода -кабелем: К1-снизу; К2-сверху; -шинами: Ш2- сверху. 00- отсутствие вывода Способ ввода: -кабелем: К1-снизу; К2-сверху; -шинами: Ш1-снизу; Ш2- сверху. отсутствие ввода Номинальный ток групповых шин: 06-630А; 10-1000А; 12-1200А; 16-1600А; 20-2000А; 25-2500А; 32-3200А; ОО- отсутствие шин Номер схемы главных цепей (приложение А таблица А1) Разделительный знак Номинальное напряжение (приложение Б) Номинальный ток сборных шин: 10-1000А 12-1200A; 16- 1600А 20-2000A; 25-2500А 32-3200A; 40-4000А 50-5000А Разделительный знак Тип обслуживания: - одностороннее - двухстороннее Разделительный знак Низковольтные комплектные устройства унифицированной серии |
Примеры обозначения при заказе: НКУ-СТ® -2.32111/В0100К100\¥-42У3.1
Шкаф ввода питания двухстороннего обслуживания на номинальное рабочее напряжение главной цепи 380В, 50Гц, со степенью защиты IP42, с вводом кабеля питания снизу, с выдвижным выключателем на номинальный ток 3200 А, с управлением на переменном токе 220В, 50Гц, климатического исполнения У3.1;
НКУ-СТ® -2.32lll/P011600KlF-42y3.1
Шкаф распределительный двухстороннего обслуживания со стационарными выключателями отходящих линий* на номинальное рабочее напряжение главной цепи 380В, 50Гц, со степенью защиты IP42, с выводом кабелей заказчика снизу, на номинальный ток сборных/групповых шин 3200/1600 А, с управлением на переменном токе 220В, 50Гц, климатического исполнения У3.1;
*) - количество отходящих линий в шкафу и их номинальные токи выбираются по опросному листу на шкаф.
При этом следует принять во внимание тот факт, что при условии применения п-ного количества шкафов в составе одного комплектного распределительного устройства (два вышеприведённых примера отображают такой частный случай), то структурное обозначение всех шкафов будет иметь общий вид:
НКУ-СТ® -Х.ХХХХХ / ХХХХХХХХХХ-ХХХХ где
- постоянная составляющая общая для всех шкафов комплектного
распределительного устройства;
- переменная составляющая, индивидуально определяется для каждого шкафа комплектного распределительного устройства.

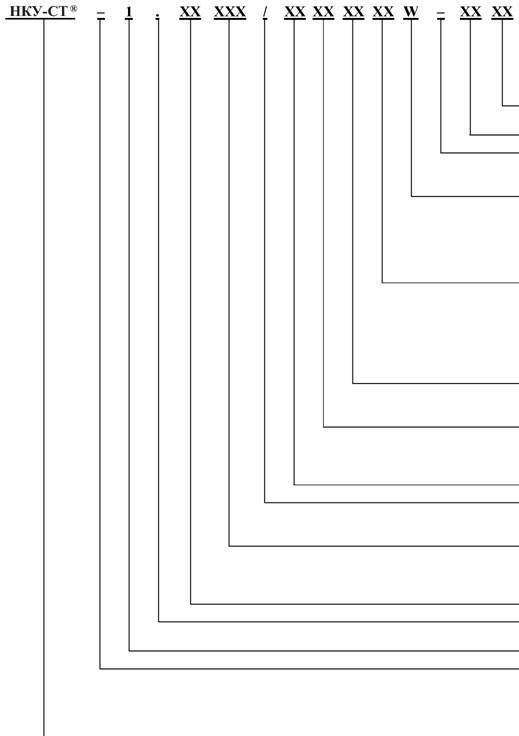

1.1.6. Структурное обозначение шкафов вторичной сборки
|
Вид климатического исполнения и категория размещения по ГОСТ 15150: У3.1, тз Степень защиты IP: 31; 42; 54. Разделительный знак Способ установки составных частей: W- выдвижные Способ вывода -кабелем: К1-снизу; К2-сверху; -шинами: Ш2- сверху. Способ ввода: -кабелем: К1-снизу; К2-сверху; -шинами: Ш2- сверху. ОО- отсутствие ввода Номинальный ток групповых шин: 06-630A; 10-1000А Номер схемы главных цепей (приложение А таблица А2) Разделительный знак Номинальное напряжение (приложение Б) Номинальный ток сборных шин: 10-1000А 12-1200А 16- 1600А 20-2000А Разделительный знак Тип обслуживания: 1 - одностороннее Разделительный знак Низковольтные комплектные устройства унифицированной |
Пример обозначения при заказе:
НКУ-СТ® -1.16111/Ф0110К1К1W-31У 3.1
Шкаф вторичной сборки управления запорной арматурой и механизмами собственных нужд одностороннего обслуживания на номинальное рабочее напряжение главной цепи 380В, 50Гц, со степенью защиты IP31, с вводом кабеля питания снизу на сборную шину с 1н=1600 А, с 22 модулями функциональными* с выводом кабелей заказчика снизу, и
подсоединённых к групповой шине с 1н=1000 А, с управлением на переменном токе 220В, 50Гц, климатического исполнения У3.1;
НКУ-СТ®-1.16111/Ф0110К1К1\¥-31У3.1
Шкаф вторичной сборки управления запорной арматурой и механизмами собственных нужд одностороннего обслуживания на номинальное рабочее напряжение главной цепи 380В, 50Гц, со степенью защиты IP31, сборная шина на 1н=1600 А, с 15 модулями функциональными* с выводом кабелей заказчика снизу, и подсоединённых к групповой шине с 1н=630 А, с управлением на переменном токе 220В, 50Гц, климатического исполнения У3.1;
*) сочетание количества, габаритов и схемных решений составных частей (модулей функциональных) выбираются по опросному листу на шкаф с учётом соотношений приведённых в таблице 4.
*на данный момент в разработке; Выполнение схем по заказам осуществляется по согласованию с заказчиком.
Пример обозначения при заказе:
МФ - W.ЭДЗУ03.001-01.У3.1
Модуль функциональный выдвижного исполнения для управления питания электродвигателем трёхфазным по схеме с прямым пуском с реле перегрузки исполнение схемы управления 001-01, климатического исполнения У3.1.
При этом следует принять во внимание тот факт, что при условии применения п-ного количества шкафов в составе одного комплектного распределительного устройства вторичной сборки (два вышеприведённых примера отображают такой частный случай), то структурное обозначение всех шкафов будет иметь общий вид, как показано в предыдущем разделе.

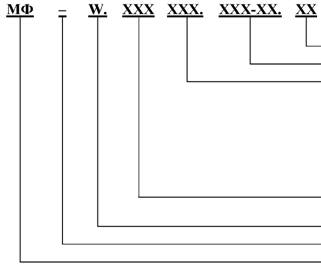

1.1.7. Структурное обозначение модуля функционального
|
Вид климатического исполнения по ГОСТ 15150: У3.1, ТЗ
Исполнение схемы управления* Обозначение схемы (приложение А таблица А. 4) Обозначение функционального назначения: ВСП - ввод силового питания; OKJI - отходящие кабельные линии; ЭД1 - электродвигатель механизма однофазный; ЭДЗ - электродвигатель механизма трёхфазный; ЭП1 - электропривод однофазный; ЭПЗ - электропривод трёхфазный; ПОН - питание осветительной нагрузки. Обозначение способа установки: W. - выдвижной Разделительный знак Модуль функциональный |
1.2. Технические данные
1.2.1. Основные технические характеристики и классификация НКУ приведены в таблицах 1 и 2.
Таблица 1
| № п.п. | Наименование параметра | Значение | ||||
| ШКАФА | ||||||
| 1 | Номинальный ток главных шин, А | 630 - 5000 | ||||
| 2 | Номинальный ток распределительных шин, А | 100-3200 | ||||
| 3 | Номинальное рабочее напряжение главной цепи, В | -220, -380, -440*, -480*, -660* -240*, -415*, -460*, -500*, -690* | ||||
| 4 | Номинальное напряжение изоляции, В | 750, 1000 | ||||
| 5 | Номинальное импульсное выдерживаемое напряжение, кВ | 8, 12 | ||||
| 6 | Номинальная частота, Гц | 50, 60 | ||||
| 7 | Ток термической стойкости односекундный при напряжении 0,4 кВ, кА: | |||||
| ■ от 250 до 400 кВА | 20 | |||||
| ■ от 630 до 1000 кВА | 30 | |||||
| ■ для 1600 кВ А | 50 | |||||
| ■ для 2500 кВА | 100 | |||||
| 8 | Ток электродинамической стойкости сборных шин и ответвлений при напряжении 0,4 кВ, кА: | |||||
| ■ от 250 до 400 кВА | 40 | |||||
| ■ от 630 до 1000 кВА | 66 | |||||
| ■ для 1600 кВ А | 110 | |||||
| ■ для 2500 кВА | 220 | |||||
| 9 | Номинальное напряжение вспомогательных цепей, В | -220, -240* -24, -48,-110, -220, -250* | ||||
| 10 | Схема соединения с землёй | TT/IT/TN- S/TN-C | ||||
| 11 | Ввод кабелей | снизу/сверху | ||||
| 12 | Доступ | спереди/сзади | ||||
| МОДУЛЯ ФУНКЦИОНАЛЬНОГО | ||||||
| 1 | Номинальное рабочее напряжение главной цепи, В | 380 - 690 | ||||
| 2 | Номинальный ток главной цепи, А | до 1000 | ||||
| 3 | Номинальный ток выдвижного функционального модуля управления электродвигателем, А | до 1000 | ||||
| 4 | Предельное значение мощности выдвижного функционального модуля управления электродвигателем, кВт | до 250 | ||||
| 5 | Номинальное напряжение вспомогательных цепей, В | -220, -240* -24, -48,-110, -220, -250* | ||||
| № п. п. | Признаки классификации НКУ | Исполнение | ||||
| 1 | По виду конструкции | Шкафное; может применяться как индивидуально, так и в многошкафном варианте как комплектное распределительное устройство | ||||
| 2 | По месту установки | Внутренней; предназначено для эксплуатации внутри помещений | ||||
| 3 | По возможности перемещения | Стационарное; закреплено на месте установки, например к полу, и эксплуатируемое в таком положении | ||||
| 4 | По степени защиты | IP32; IP42; IP54* | ||||
| 5 | По виду экранирования | Встроенное экранирование в применяемом электронном оборудовании | ||||
| 6 | По способу установки составных частей | Стационарные, съёмные, выдвижные | ||||
| 7 | По мерам защиты обслуживающего персонала | Соответствуют ГОСТ 30331.3 / ГОСТ Р 50571.3 | ||||
| 8 | По виду внутреннего разделения | 1; 2; 3; 4 по ГОСТ Р 51321.1-2000 (МЭК 60439-1) | ||||
| 9 | По типам электрических соединений модулей функциональных | F-стационарное; D-разъёмное; W-выдвижное | ||||
| 10 | По взаимному расположению | Однорядное и двухрядное (прил. В) | ||||
| 11 | По условиям обслуживания | Одностороннее и двухстороннее | ||||
| 12 | По наличию изоляции токоведущих частей | Без изоляции | ||||
| 13 | Вид управления | Местное, дистанционное | ||||
| 14 |
Масса шкафов не более, кг:
вводной распределительный секционный шкаф вторичной сборки |
2000 1200 1500 550 | ||||
| 15 | Габаритные размеры, мм | Н (высота) | L (ширина) | В (глубина) | ||
| 15.1 | Одностороннего обслуживания (прил. Г) Вводной Секционный Распределительный | 2200 | 600/800/1200 600/800 1100/1300 | 600/800 600/800 600/800 | ||
| 15.2 | Двухстороннего обслуживания (прил.Д) Вводной Секционный Распределительный | 2200 | 600/800/1200 600/800/1200 600/800 | 1200 | ||
| 15.3 | Шкаф вторичной сборки (прил. Е) | 2200 | 1100 | 600 | ||
*по специальному заказу
1.2.2. Типы основного оборудования, встраиваемого в НКУ: 1.2.2.1. автоматические выключатели
ВА-СЭЩ ® LBA 630-5000А;
ВА-СЭЩ® TD, ВА-СЭЩ ® TS 16-800А
автоматические выключатели для защиты электродвигателей опционально совмещённые с контакторами, тепловыми реле и электронными реле фирмы «LS Industrial systems» Корея.
трансформаторы тока производства ОАО «СЗТТ» г. Екатеринбург
ТШЛ-0,66; ТШЛ -0,66-1 - номинальный первичный ток 2000-5000А;
ТШЛ -0,66-П - номинальный первичный ток 300-2500А;
ТШП-0, 66 - номинальный первичный ток 200-2000А;
ТОП 0,66 - номинальный первичный ток 1-200А.
Более подробную информацию о трансформаторах тока можно найти на сайте http://www.cztt.ru
а также:
реле промежуточные, указательные, напряжения, тока, времени производства ВНИИР г. Чебоксары;
клеммные колодки фирмы «Phoenix Contact»;
разъемные соединители фирмы «Harting»;
аксессуары фирм «LS Industrial systems» Корея, «Shneider Electric». 1.3. Состав изделия
1.3.1. Состав НКУ определяется конкретным заказом, комплект поставки соответствует комплектовочной ведомости.
Шкафы НКУ поставляются с полностью смонтированной и отрегулированной аппаратурой главных и вспомогательных цепей, запасные части - согласно опросному листу и рабочим чертежам.
В состав НКУ, в зависимости от конкретного заказа, могут входить:
тип и количество шкафов НКУ в заказе определяет потребитель;
ключ от дверей - определяется из конструктива шкафов по рабочим чертежам;
запасные части и принадлежности (ЗИП) - 1 уп;
монтажные материалы - 1 уп;
тележка гидравлическая для подъёма и съёма автоматических выключателей - 1 шт;
Заказчику в соответствии с ведомостью эксплуатационных документов поставляются:
паспорт НКУ - 1 экз; -руководство по эксплуатации - 1 экз;
схемы электрические соединений главных цепей (опросный лист) - 2 экз;
схемы электрические соединений вспомогательных цепей - 2 экз;
ведомость ЗИП - 1 экз;
чертёж присоединения транспортных групп НКУ - 1 экз;
чертёж общего вида НКУ - 1 экз;
чертёж общего вида шинопровода, поставляемого комплектно с - 1 экз; НКУ (при наличии)
комплект документации на комплектующую аппаратуру, - 1 экз; встроенную в НКУ, согласно стандартам или техническим условиям
на аппаратуру
1.4. Общие сведения о конструктивной и схемной функциональности
НКУ изготавливают и поставляют отдельными шкафами или составными частями (транспортными группами длиной не более 4 м.) подготовленными для сборки на месте монтажа.
НКУ комплектуются из отдельных шкафов, которые по назначению и исполнению могут быть следующих типов:
вводных и распределительных; с коммутирующими аппаратами в выдвижном и стационарном исполнении;
распределительных; с коммутирующими аппаратами во втычном исполнении (для узкопрофильных выключателей нагрузки);
распределительных; с коммутирующими аппаратами блочного типа «выключатель- разъединитель-предохранитель»
секционных; с коммутирующими аппаратами в стационарном и выдвижном исполнении;
комбинированных; с коммутирующими аппаратами в стационарном и выдвижном исполнении;
комбинированных; с коммутирующими аппаратами блочного типа «выключатель- разъединитель-предохранитель»;
вторичных сборок; с элементами схем на модулях выдвижных;
релейных; с элементами схем на модулях выдвижных;
шкафов свободного проектирования.
Для шкафов первичной сборки (распределительных и комбинированных) количество коммутирующих аппаратов в одном шкафу следует исчислять исходя из габаритных показателей по высоте. За базовый габарит «Н» принят блок высотой 275мм. Полезная высота шкафов для размещения коммутирующих аппаратов 1650 мм - 6«Н». При заполнении шкафов отходящими линиями, по своей индивидуальной конфигурации, нужно строго соблюдать количество занимаемых ярусов, которое не должно превышать 6«Н».
Габаритное соотношение выключателей к полезной высоте линейного шкафа приведено в таблице 3. Например, в одном блоке «Н» размещаются 2 автоматических выключателя ВА-СЭЩ® TD (100; 160), или ВА-СЭЩ® TS (100; 160; 250), или один ВА- СЭЩ® (400; 630). Схематичное расположение автоматических выключателей в блоках, а также габаритно-присоединительные размеры шин отходящих фидеров показаны в приложении Ж.
|
Тип
выключателя |
ВА-СЭЩ® TD | ВА-СЭЩ® TS | ВА-СЭЩ® LBA | Количество автоматов | Габарит блока | Сечение шин, мм | Диаметр отверстий в шине под крепление кабеля, мм |
| Соотношение параметров | 100 160 | 100 160 250 | 2 | «Н» | 30x4 | 9 | |
| 400 630 | 1 | «Н» | 50x5 | 14 | |||
| 800 | 1 | 2«Н» | |||||
| 1600 | 1 | 2«Н» | 80x10 | ||||
| 3200 | 2(80x10) |
Шкаф вторичной сборки комплектуется из модулей функциональных выдвижного исполнения, которые различаются как по функциональности, так и по габаритным характеристикам. За базовый модуль (I габарит) принят размер модуля функционального высотой 195 мм и шириной 155 мм - это составляет 1 ярус и 1 сектор.
В шкафу по высоте - 8 ярусов и по ширине - 4 сектора. Таким образом, общее количество стандартных модулей в шкафу 32 шт. при полезной высоте шкафа вторичных сборок 1560 мм. Соответственно: Модель
шкафа
| 1 | I габарит - стандартный | |||
| 1 | 2 | II габарит состоит из 1 яруса и 2 секторов - 2 шт. стандартных | ||
| 2 | 3 | 4 | III габарит - 1 ярус и 4 сектора - 4 шт. стандартных | |
| 1 | 2 | 3 | 4 | IV габарит - 2 яруса и 4 сектора - 8 шт. стандартных |
| 5 | 6 | 8 | ||
| 1 | 2 | 3 | 4 | V габарит - 3 яруса и 4 сектора - 12 шт. стандартных |
| 5 | 6 | 7 | 8 | |
| 9 | 10 | 12 |
Каждый габарит зависит от размеров коммутирующих аппаратов и схемных решений, которые к нему привязаны. Соотношение этих параметров представлено в таблице 4. При заполнении шкафов вторичных сборок, по своей индивидуальной конфигурации, разными габаритами модулей функциональных нужно строго соблюдать количество занимаемых стандартных габаритов, которое не должно превышать 32. Например, чтобы доукомплектовать вышеприведённую модель шкафа на 100% можно установить дополнительно либо пять I габаритов, либо три I габаритов и один II габарит, либо один I габарит и два II габарита.
Таблица 4
| Габарита модуля | Номинальный ток, А | Номер схемы прил. А табл А.4 | Графический вид |
| I | До 32 | У01; У03; У05; У06*; У07 | |
| II | До 63 | У01; У02; У03; | Приложение Е |
| III | До 100 | У04; У05; У07; | |
| IV | От 160 до 250 | У08 | |
| От 400 до 630 | У05; У06* | ||
| V | 800 |
Встроенные коммутирующие аппараты выдвижного исполнения такие, как ВА-СЭЩ® LBA снабжены механическими и электрическими блокировками:
присоединённое («ВКАЧЕНО»), когда первичные силовые цепи ввода и вывода соединены с ошиновкой;
испытательное («ИСПЫТАНИЕ»), когда первичные силовые цепи ввода и вывода разомкнуты, а вспомогательные цепи соединены для обеспечения возможности проведения испытаний для цепей управления или автоматики, при этом выдвижная часть остаётся механически соединённой с НКУ-СТ ®;
отсоединённое («ВЫКАЧЕНО») когда первичные силовые цепи ввода и вывода и вспомогательные цепи разомкнуты, при этом выдвижная часть остаётся механически присоединённой к НКУ-СТ ® ;
отделённое («ИЗВЛЕЧЕНО»), когда коммутирующий аппарат вынимается из шкафа при помощи гидравлической тележки для ремонта, при этом механически и электрически отделен от него.
Механизм выкатывания коммутационного аппарата снабжён блокировкой, исключающей перемещение блока под нагрузкой, а также упором, ограничивающим максимальное перемещение блока.
В конструкции присоединённого и испытательного положения находятся:
стопоры для предотвращения перехода через положение, при этом каждое положение чётко обозначено;
возможность представления информации для АСУ ТП о присоединённом, испытательном и отделённом положениях выдвижных коммутационных автоматов.
Выдвижные модули функциональные НКУ снабжены механическими блокировками, обеспечивающими:
невозможность включения на нагрузку при установке выдвижного модуля в рабочее положение;
невозможность выкатывания выдвижного элемента из присоединённого положения в испытательное при подключенной нагрузке;
невозможность включения автоматического выключателя установленного на выдвижном элементе в промежуточных положениях (незафиксированных в присоединённом или испытательном положениях).
Главные и вспомогательные разъединяющие контакты выдвижных модулей самоцентрирующиеся. Неподвижные контакты легко доступны для обслуживания.
Зажимы для подключения внешних проводов и кабелей вспомогательных цепей располагаются в отсеке присоединений на уровне соответствующих им блоков. Предусмотрено оптимальное количество зажимов на каждый блок для вспомогательных цепей и для главных цепей.
В шкафах НКУ установлены полные комплекты электрооборудования и аппаратуры, устройств управления, защиты и автоматики в соответствии со схемами, выполненными по техническому заданию проектных организаций и соответствуют требованиям пункта 7.6 ГОСТ Р 51321.1 и ПУЭ гл. 4.1 п.4.1.8 - 4.1.14. Принцип работы каждого отдельного НКУ индивидуален в соответствии со схемами электрическими принципиальными.
Контроль рабочего напряжения осуществляется вольтметрами непосредственного включения, величина тока контролируется амперметрами, включенными через трансформаторы тока, либо на непосредственно на шины при токах до 50 А.
В НКУ предусмотрено множество функций по защите, управлению, автоматике и сигнализации, в частности:
защита от однофазных коротких замыканий;
защита от трёхфазных к.з. присоединений, отходящих от секций 0,4 кВ;
резервная защита от трёхфазных к.з. присоединений, отходящих от секций 0,4 кВ;
групповая защита максимального и минимального напряжения;
максимальная токовая защита;
максимальная токовая защита от многофазных замыканий в сети 0,4 кВ;
максимальная токовая защита от многофазных и однофазных замыканий в сети 0,4 кВ;
АВР с явным резервом;
АВР с неявным резервом;
сигнализация «АВАРИЙНОЕ ОТКЛЮЧЕНИЕ»;
сигнализация «ПОЛОЖЕНИЕ ВЫКЛЮЧАТЕЛЯ»;
сигнализация «ОБРЫВ ЦЕПЕЙ УПРАВЛЕНИЯ»;
сигнализация «ВЫЗОВ НА СЕКЦИЮ»;
сигнализация «ТЕМПЕРАТУРА МАСЛА ТРАНСФОРМАТОРА ВЫШЕ НОРМЫ»;
сигнализация «ДАВЛЕНИЕ МАСЛА ТРАНСФОРМАТОРА ВЫШЕ НОРМЫ»;
сигнализация «НЕИСПРАВНОСТЬ ЦЕПЕЙ ЗАЩИТЫ»;
Предусмотрена возможность представления информации для АСУ ТП о срабатывании защит и сигнализации.

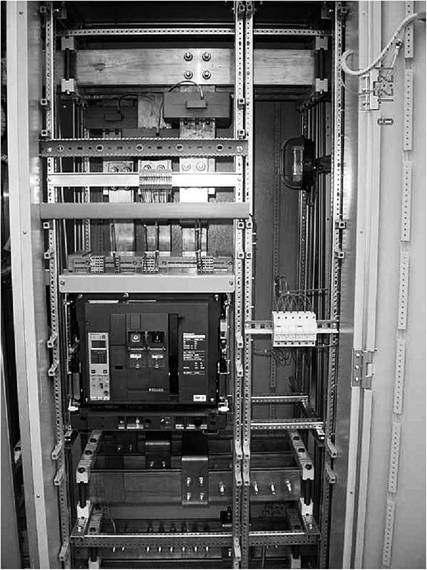

Конструктивная философия построения шкафов НКУ
Унифицированная опорная конструкция жесткая, недеформируемая и ударопрочная. НКУ изготавливаются на основе каркаса. Каркас состоит из несущих рам, собираемых из прокатного профиля. На каркас крепится металлическая оболочка (передние двери, боковые и задние стенки) для обеспечения защиты оборудования и полной безопасности обслуживающего персонала.
Для подъёма и перемещения шкафов сверху предусмотрены рым-болты (прил. Г). Свободный доступ к главным сборным шинам, цепям управления, питания и контроля обеспечивается через легкосъёмную металлическую крышу.
Силовые токопроводники располагаются в полностью закрытых отсеках. Они состоят из главных (сборных), групповых (распределительных) трёхфазных шин, нулевой рабочей шины и нулевого защитного проводника, расположенного в нижней части каждого шкафа. Горизонтальные сборные шины установлены на изоляторах. К ним присоединяются вертикальные распределительные шины. Главные шины располагаются вверху шкафа. Групповые шины располагаются сзади или слева от секции с коммутирующим аппаратом.
В каждом шкафу для заземления оболочки и оборудования установлена защитная нулевая шина РЕ и предусмотрена возможность присоединения защитной нулевой жилы кабеля каждого присоединения (ввода, вывода) к защитной шине. Для выполнения таких присоединений конструкция шины предусматривает ряд отверстий. Сечения проводников соответствуют требованиям ПУЭ и ГОСТ Р 51321.1-2000 (МЭК 60439-1-92).В приложении 3 схематично представлены конструктивные решения схем систем заземления.
Все шины, присоединения и их опоры выдерживают тепловые и электродинамические нагрузки, возникающие при токах короткого замыкания, не превышающие заданных значений.
В контактных соединениях шин использованы болты класса прочности 8.8 по ГОСТ Р 52627-2006, гайки класса прочности 8Н по ГОСТ Р 52628-2006 и шайбы тарельчатые по DIN 6796. Внутри шкафов выполнены электрические соединения по ГОСТ Р 51321.1- 2000 и контактные соединения по ГОСТ 10434-82.
Средства крепления, применяемые для сборки различных металлических частей НКУ, обеспечивают непрерывность цепей защиты, стабильную проводимость и пропускную способность, достаточную, чтобы выдерживать ток замыкания на землю, который может протекать в НКУ.
Металлические элементы шкафов НКУ имеют антикоррозийное или защитное покрытие в соответствии с ГОСТ 9.104-79 и ГОСТ 9.301-86. Класс покрытия поверхностей: наружных не хуже IV класса, остальных не хуже VI класса в соответствии с ГОСТ 9.032-74. Толщина покрытия не менее 27 мкм. Прочность сцепления лакокрасочного покрытия с основным материалом не ниже 2 баллов по ГОСТ 15140-78.
Пол каждого шкафа НКУ сборный, из металлических листов на болтовых соединениях и предусматривает, при необходимости, возможность прохода кабелей внутрь шкафа.
Каждый шкаф НКУ условно разделён:
на зону коммутационной аппаратуры;
на зону сборных шин;
на зону кабельных присоединений.
Зона коммутационной аппаратуры состоит из нескольких отсеков (блоков), которые могут быть выполнены в нижеприведённых типоисполнениях:
в выдвижном исполнении, при котором блок подключается при помощи разъемов как к силовым шинам НКУ, так и к клеммным зажимам для внешних отходящих проводов;
во втычном исполнении, при котором блок подключается к силовым шинам НКУ при помощи разъемов, а к клеммным зажимам для внешних проводов - через съемный штепсельный разъем, неподвижная часть которого установлена на блоке;
в стационарном исполнении, при котором блок подключается к силовым шинам и к внешним отходящим проводам через клеммные зажимы.
Каждый отсек НКУ имеет степень защиты не менее IP20 по ГОСТ 14254.
Лицевые панели НКУ представляют собой двери, фальшпанели или панели выдвижных блоков. Боковые стенки НКУ представляют собой съёмные панели. Металлические перегородки между шкафами могут быть как из целого листа, так и из отдельных элементов.
Отсек коммутационной аппаратуры НКУ, имеющий выдвижную часть в отсоединённом положении, имеет степень защиты - не ниже IP 10 по ГОСТ 14254. Каждый отсек имеет выводы в кабельный отсек, где к ним могут быть подключены потребители. Для крепления кабелей в кабельном отсеке предусмотрены кронштейны с отверстиями.
Отсек присоединений и кабелей представляет собой ячейку, примыкающую к отсеку коммутационной аппаратуры. Его расположение зависит от вида обслуживания. При одностороннем обслуживании отсек присоединений кабелей расположен с правой стороны, при двустороннем обслуживании - с задней стороны отсека коммутационной аппаратуры. При двустороннем обслуживании вместо задней стенки шкафа должна быть дверь или отдельные двери на каждую отходящую линию.
Все двери НКУ снабжены замками запирания, которые отпираются и запираются с помощью ключа.
Модули функциональные конструктивно выполнены в форме выдвижного блока, который состоит из коммутационной аппаратуры и элементов вспомогательных устройств управления и сигнализации. Выдвижной блок представляет собой выдвижной ящик (прил. Е), в котором механически собраны несколько аппаратов.
Модуль функциональный при помощи ключа устанавливается в положения "Вкачено/Выкачено/Испытание/Извлечено" и допускает выполнение процедур запрета доступа, а также включает в себя элементы контроля и управления щита на передней панели. В положении «Испытание» сохраняется возможность опробования работы цепей управления с помощью переносных кнопочных постов управления, которые входят в объём поставки НКУ. На рядах зажимов кабельных отсеков предусмотрены клеммы для подключения кнопочных постов.
У модуля функционального номинальным током автоматического выключателя от 100 до 1000 А в рабочем положении главные и вспомогательные цепи замкнуты, в испытательном положении - главные цепи разомкнуты - имеется зазор 17 мм, вторичные (вспомогательные) цепи замкнуты, в ремонтном положении («извлечено») модуль функциональный выкатывают, главные и вспомогательные цепи разомкнуты.
Модули функциональные с автоматическими выключателями от 16А до 100А имеют трех позиционный переключатель «ТЕСТ», «ВКЛ.», «ВЫКЛ.». Поэтому при испытании, такие блоки нужно переключить в положение «ТЕСТ» не выкатывая. В положении «ВКЛ.» главные и вспомогательные контакты включены, в положении «ТЕСТ» главные контакты разомкнуты, а вспомогательные замкнуты, в положении «ВЫКЛ.» главные и вспомогательные контакты разомкнуты.
1.6. Маркировка и пломбирование
Каждое НКУ имеет одну или более табличек со стойкой маркировкой.
В верхней части шкафа предусмотрено место для нанесения надписи - обозначения сборки НКУ по проекту энергообъекта. На внешних поверхностях НКУ наносится информация: по функциональным обозначениям вводов и выводов (присоединений) по проекту энергообъекта; по значениям места встраивания (координат) блоков.
В верхнем левом углу на обрамлении шкафа находиться паспортная табличка в соответствии с пунктом 5.1 ГОСТ P 51321.1-2000.
Все приборы, аппараты и провода вспомогательных цепей промаркированы в соответствии со схемами электрических соединений.
Грузовая маркировка выполнена по ГОСТ 14192-96. При этом наносят следующие манипуляционные знаки: «Хрупкое. Осторожно», «Беречь от влаги», «Верх», «Места строповки», «Центр тяжести».
Упаковка
Упаковка ЗИП n консервация НКУ-СТ® по ГОСТ 233216-78 для условий транспортирования по ГОСТ 14695-80.
Категория упаковки
(вид тары ТЭ-0 с частичной обрешёткой).
Тип внутренней упаковки ВУ-1-2.
Категория упаковки шинопроводов
, тип внутренней упаковки ВУ-0.
Для поставки на экспорт категория упаковки -
Тип внутренней упаковки для поставки на экспорт
Категория упаковки шинопроводов
, тип внутренней упаковки ВУ-1.
Категория и тип внутренней упаковки
- по ГОСТ 23216-78.
Категория упаковки тележки
, сочетание транспортной тары и тип
внутренней упаковки
по ГОСТ 23216-78.
Тип упаковки сопроводительной документации в соответствии с ГОСТ 23216-78.
Транспортирование и хранение
Шкафы НКУ должны храниться в упакованном виде в закрытых помещениях или под навесом, защищающих их от воздействия атмосферных осадков. Шкафы должны распаковываться непосредственно перед началом монтажа, только после окончания всех строительных работ.
Срок хранения НКУ 3 года со дня изготовления. Условия хранения 5 по ГОСТ 15150-69 под навесами в макроклиматических районах с умеренным и холодным климатом.
Транспортирование НКУ осуществляется в упаковке в виде отдельного грузового места (разбивка на грузовые места в зависимости от конкретного заказа). Допускается увеличивать срок транспортирования и промежуточного хранения изделия при перегрузках за счёт сроков сохраняемости в стационарных условиях. Температура при транспортировании и хранении должна быть от -45°С до +40°С, а на короткий период, не превышающий 24 часа, не выше + 70°С.
Условия транспортирования Л, С и Ж по ГОСТ 23216-78. Крепление груза в транспортных средствах и транспортирование изделия необходимо осуществлять в соответствии с действующими на данном виде транспорта правилами, а также чертежами завода-изготовителя.
Транспортирование НКУ может осуществляться железнодорожным и автомобильным транспортом с соблюдением установленных правил для не штабелируемых грузов.
2. Оформление заказаЗаказ на низковольтные комплектные устройства унифицированной серии типа НКУ- СТ ® следует представить в виде опросного листа (прил. JI в разработке)
