1. Монтаж шинопровода MDY
2. Присоединение шинопровода к щиту, трансформатору, опоры, подъем

Страница 2 из 2 2. Присоединение шинопровода к щиту2.1 Присоединение шинопровода к щиту сверху

Шинопровод и щит присоединяют между собой с помощью соединений, которые находятся внутри вводного отсека щита. Токовые шины и вводные шины щита соединяют между собой посредством квадратных прутков в соответствии с чертежом. Прутки поставляются вместе с шинопроводом.

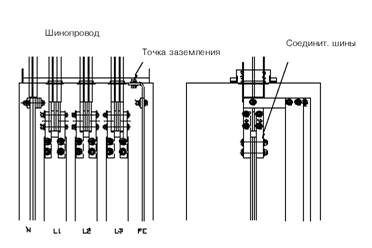

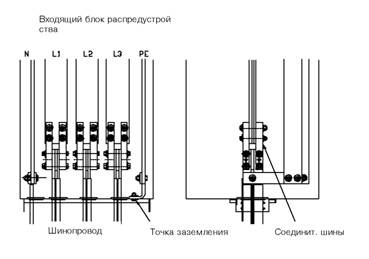

Черт. 9; Присоединение шинопровода к щиту сверху

Способ соединения

1. отсоединить соединительные шины от шинопровода
2. чистить щеткой и смазать шины, соединительные шины щита и концы шин (если шины из алюминия)
3. поставить шинопровод на место
4. прикрепить жестяную часть проходной детали самонарезными винтами к крышечному элементу щита
5. установить соединительные шины на место и затянуть винты
6. подключить раму шинопровода к цепи заземления щита

Присоединение шинопровода к щиту снизу выполняется таким же образом как и сверху.

Черт.10; Присоединение шинопровода к щиту снизу

Способ соединения

1. отсоединить соединительные шины от шинопровода
2. чистить щеткой и смазать шины, соединительные шины щита и концы шин шинопровода
3. поставить шинопровод на место на основание
4. прикрепить жестяную часть проходной детали самонарезными винтами к полу щита
5. установить соединительные шины на место и затянуть винты
6. подключить раму шинопровода к цепи заземления щита
7. уплотнять проходное отверстие и установить вводную раму

3. Присоединение шинопровода к трансформатору

Присоединение шинопровода к трансформатору посредством медных прокладок или гибких соединений выполняется в соответствии с чертежом. Сечение соединительной прокладки - 1x40 мм. Количество прокладок должно соответствовать значению номинального тока шинопровода.

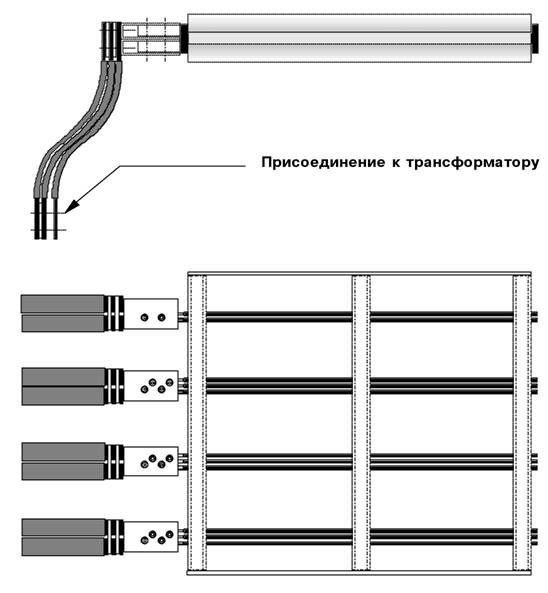

Черт. 11; Присоединение к трансформатору, три шины

4. Опоры и подвеска шинопровода

Шинопровод можно устанавливать в горизонтальном, вертикальном или боковом положении.

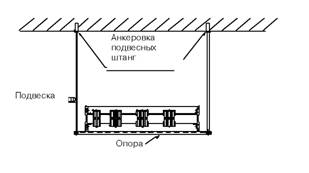

Черт. 13; Подвеска шинопровода

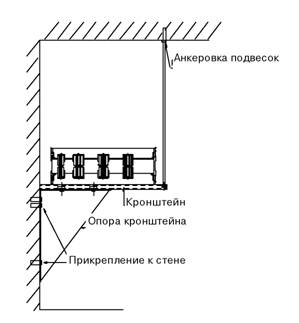

Черт. 12; Опора шинопровода в горизонтальном положении

При горизонтальной установке шинопровод можно опирать с боковой стороны прикрепляя конструкцию шинопровода болтами к несущей стене. Шинопровод можно также повесить с помощью подвесок. Способ монтажа указан в чертежах.

При вертикальной установке шинопровод прикрепляют всегда к несущей стене в соответствии с чертежом.

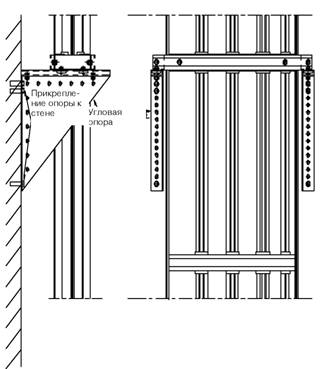

Черт. 14; Опора шинопровода в вертикальном положении

5. Предельно допустимые токи шинопровода и габариты

Габариты шины/фаза	Ал.			Медь
	In [А]	высота	ширина	In [А]	высота	ширина
2x40x10	1500	163	400/600	2000	163	400/600
4x40x10	2100	163	600	2700	163	600
6x40x10	2700	163	600	3400	163	600
8x40x10	3400	163	800	4300	163	800

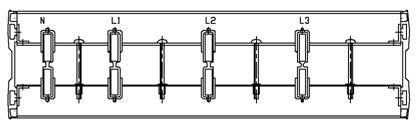

Черт. 15; 2x40x10

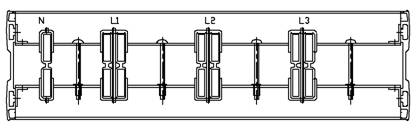

Черт. 16; 4x40x10

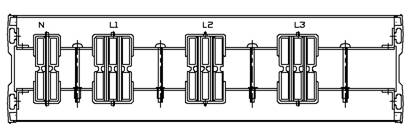

Черт. 17; 6x40x10

6. Подъем шинопровода

Подъем шинопровода должен выполняться всегда прямо вверх за подъемные крюки.

6.1 Подъем шинопровода в горизонтальном положении

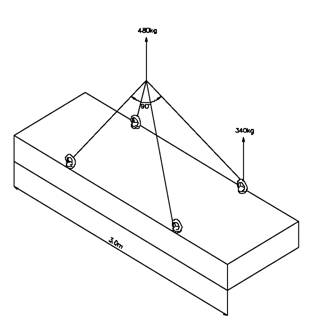

Черт. 18; Шинопровод в горизонтальном положении

6.2 Подъем шинопровода в вертикальном положении

Черт. 19; Шинопровод в вертикальном положении
