Порядок взаимодействия

исполнительного аппарата и филиалов ОАО «СО – ЦДУ ЕЭС»

с генерирующими предприятиями электроэнергетики

при модернизации систем телемеханики и связи

1. Общие положения

1.1. Настоящий Порядок взаимодействия исполнительного аппарата и филиалов ОАО «СО – ЦДУ ЕЭС» с генерирующими компаниями электроэнергетики при модернизации систем телемеханики и связи (далее Порядок) определяет порядок взаимодействия при проведении анализа исходного состояния систем телемеханики и связи электростанции, согласовании технического задания и экспертизе технорабочего проекта на их модернизацию, а также при приемке этих систем в эксплуатацию.

1.2. Настоящий Порядок развивает основные положения Регламента взаимодействия Корпоративного центра, Центра управления реформой, бизнес-единиц, ДЗО ОАО РАО «ЕЭС России», ОАО «СО – ЦДУ ЕЭС» и ОАО «ФСК ЕЭС» при создании (модернизации) и приеме в эксплуатацию систем телемеханики и связи для обмена технологической информацией с автоматизированной системой Системного оператора (далее Регламент), разработанного Рабочей группой, созданной в соответствии с приказом ОАО РАО «ЕЭС России» от 09.09.2005 № 603 «О приведении систем телемеханики и связи на генерирующих предприятиях электроэнергетики, входящих в состав холдинга ОАО РАО «ЕЭС России», в соответствие с требованиями балансирующего рынка».

1.3. Все работы при взаимодействии с генерирующими компаниями выполняются структурными подразделениями ОАО «СО – ЦДУ ЕЭС» в соответствии с нормами времени, установленными Регламентом и Программой модернизации систем телемеханики и связи (приложение 2 к приказу ОАО РАО «ЕЭС России» от 09.09.2005 № 603).

1.4. В тексте Порядка применяются следующие определения и сокращения:

БРбалансирующий рынок
СООАО «СО – ЦДУ ЕЭС»
ЦДУисполнительный аппарат ОАО «СО – ЦДУ ЕЭС»
ОДУфилиал ОАО «СО – ЦДУ ЕЭС» – Объединенное диспетчерское управление
РДУфилиал ОАО «СО – ЦДУ ЕЭС» – Региональное диспетчерское управление
Программапрограмма модернизации систем телемеханики и связи на генерирующих объектах ДЗО
Приказ ОАО РАО «ЕЭС России» от 09.09.2005 № 603приказ ОАО РАО «ЕЭС России» от 09.09.2005 № 603 «О приведении систем телемеханики и связи на генерирующих предприятиях электроэнергетики, входящих в состав холдинга ОАО РАО «ЕЭС России», в соответствие с требованиями балансирующего рынка»
Рабочая группарабочая группа ОАО РАО «ЕЭС России» по модернизации систем телемеханики и связи, созданная приказом ОАО РАО «ЕЭС России» от 09.09.2005 № 603
Системы ТМиСсистемы телемеханики и связи
ЭСэлектростанция или компания, управляющая группой электростанций и централизованно осуществляющая их модернизацию в рамках одной Программы
ФСКОАО «ФСК ЕЭС»

1.5. Перечень основных процедур взаимодействия ОАО «СО – ЦДУ ЕЭС» с бизнес-единицами ОАО РАО «ЕЭС России», ДЗО ОАО РАО «ЕЭС России», концерном «Росэнергоатом» и их генерирующими предприятиями в процессе разработки, монтажа и приемки в промышленную эксплуатацию систем телемеханики и связи и последовательность их выполнения показаны на рисунке 1. Перечень содержит следующие основные процедуры взаимодействия ОАО «СО – ЦДУ ЕЭС» с участниками процесса:

согласование перечней точек измерения и состава передаваемой информации (ЭС, РДУ, ОДУ, ЦДУ, ДЗО);

утверждение Акта исходного состояния систем ТМиС (ЭС, РДУ, ОДУ, ДЗО);

согласование технического задания на модернизацию систем ТМиС (ЭС, РДУ, ОДУ, ЦДУ, независимый эксперт, ДЗО);

выбор предложений по организации внешней связи (ЭС, РДУ, ОДУ, ДЗО);

экспертиза технорабочего проекта на модернизацию систем ТМиС (РДУ, ОДУ, ДЗО);

комплексные испытания систем ТМиС (ЭС, РДУ, ОДУ, ДЗО);

опытная эксплуатация (ЭС, РДУ, ОДУ, ДЗО);

приемка в постоянную эксплуатацию (ЭС, РДУ, ОДУ, ЦДУ, ДЗО).

2. Согласование Перечня точек измерения и состава передаваемой информации

2.1. Согласование Перечня точек измерения и состава передаваемой информации (далее Перечень) выполняется в соответствии с пунктами 3.1 и 3.2 Регламента.

2.2. В работах по согласованию Перечня принимают участие соответствующие службы ОДУ и РДУ. Процедура согласования Перечня, учитывающая уровни управления СО, приведена на рисунке 2.

2.3. Согласование Перечня должно быть выполнено до момента утверждения Акта исходного состояния ТМиС или в процессе его формирования.

2.4. В случае возникновения непреодолимых разногласий между ОДУ и ДЗО при согласовании Перечня ОДУ выносит вопрос в ЦДУ для принятия согласованного решения.

3. Утверждение Акта исходного состояния систем ТМиС

3.1. В работах по утверждению Акта исходного состояния ТМиС (далее Акт) принимают участие соответствующие службы ОДУ и РДУ, а при возникновении непреодолимых разногласий между ОДУ и ДЗО – ЦДУ. Процедура утверждения Акта электростанции, учитывающая уровни управления СО, приведена на рисунке 3.

3.2. Формирование Акта по ЭС проводятся ОДУ и РДУ в соответствии с принадлежностью ЭС к операционной зоне ОДУ или РДУ. Утверждение Акта по ЭС осуществляет ОДУ независимо от того, в чьей операционной зоне находится ЭС.

3.3. Для инициирования процесса обследования состояния систем ТМиС на ЭС ОДУ после получения данного приказа организует и проводит техническое совещание с участием представителей электростанций и РДУ, на котором доводит до всех участников позицию СО по проведению обследования и утверждению Акта, а также по дальнейшим процедурам взаимодействия.

3.4. В процессе составления и утверждения Акта необходимо руководствоваться пунктами 3.3 – 3.5 Регламента.

3.5. В случае возникновения непреодолимых разногласий между ОДУ и ДЗО при утверждении Акта ОДУ информирует ЦДУ,которое организует вынесение вопроса на Рабочую группу и его решение.

4. Согласование технического задания

4.1. При согласовании технического задания на модернизацию систем телемеханики (ТЗ) необходимо руководствоваться пунктом 4 Регламента.

4.2. Согласование ТЗ выполняют соответствующие службы ЦДУ, ОДУ и РДУ. Процедура согласования ТЗ электростанции, учитывающая уровни управления СО, приведена на рисунке 4.

4.3. Процесс рассмотрения ТЗ выполняется параллельно ЦДУ, ОДУ, РДУ и независимым экспертом. При этом нормы времени, приведенные в Регламенте, для РДУ сокращаются на 5 дней, для ОДУ – на 3 рабочих дня, необходимых ЦДУ для принятия окончательного решения по согласованию ТЗ с учетом мнения ОДУ и независимого эксперта.

4.4. По результатам рассмотрения ТЗ РДУ представляет в ОДУ свое заключение, ОДУ его рассматривает и, в случае отсутствия замечаний, направляет в ЦДУ вместе с электронной копией Акта. По ЭС, входящей в операционную зону ОДУ, ОДУ также направляет в ЦДУ заключение на ТЗ по модернизации ЭС вместе с электронной копией Акта.

4.5. По получении заключений на ТЗ от ОДУ и независимого эксперта ЦДУ выполняет согласование ТЗ, а в случае наличия замечаний к ТЗ направляет их ДЗО для устранения.

4.6. В случае возникновения непреодолимых разногласий между ЦДУ и ДЗО при согласовании ТЗ ЦДУ выносит вопрос на Рабочую группу для его решения.

5. Выбор решений по организации диспетчерско-технологической связи

5.1. Выбор технических решений по организации диспетчерско-технологической связи на участке «электростанция – диспетчерский центр СО», удовлетворяющих требованиям ТЗ на модернизацию систем ТМиС к системе связи на указанном участке, должен выполняться в соответствии с требованиями пункта 5 Регламента.

5.2. В работах по выбору решений по организации диспетчерско-технологической связи с электростанциями принимают участие ОДУ и РДУ. Процедура взаимодействия, учитывающая уровни управления СО, приведена на рисунке 5.

6. Экспертиза технорабочего проекта

6.1. При проведении экспертизы технорабочего проекта (ТРП) необходимо руководствоваться пунктом 6 Регламента.

6.2. Экспертизу ТРП на модернизацию систем телемеханики и связи выполняют соответствующие службы ОДУ и РДУ. Процедура рассмотрения ТРП, учитывающая уровни управления СО, приведена на рисунке 6.

6.3. Процесс экспертизы ТРП выполняется параллельно ОДУ и РДУ, каждым по своим ЭС, входящим в их операционные зоны. При этом нормы времени, приведенные в Регламенте, для РДУ сокращаются на 3 дня, необходимых ОДУ для принятия окончательного решения по результатам экспертизы РДУ.

6.4. РДУ свое заключение на ТРП вместе с электронной копией ТЗ на модернизацию систем ТМиС ЭС представляет в ОДУ для формирования заключения, передаваемого в ДЗО.

6.5. Порядок действий ОДУ при выполнении работ по экспертизе ТРП определяется пунктами 6.4 – 6.6 Регламента.

7. Комплексные испытания

7.1. При выполнении комплексных испытаний систем телемеханики и связи необходимо руководствоваться пунктом 8 Регламента. Комплексные испытания должны проводиться и оформляться в соответствие с правилами, приведенными в приложении 3 к Регламенту. Акт передачи системы или ее частей в опытную эксплуатацию должен быть утвержден ДЗО (ВЗО) и ОДУ.

7.2. Комплексные испытания систем телемеханики и связи являются обязательными и должны проводиться для определения их работоспособности и решения вопроса о возможности приемки систем в соответствии с этапами модернизации в опытную эксплуатацию.

7.3. В процедуре комплексных испытаний участвуют электростанция ДЗО и соответствующие ОДУ и РДУ, в диспетчерской зоне которых находится ЭС.

7.4. Для проведения комплексных испытаний электростанция ДЗО разрабатывает и согласовывает с соответствующим ОДУ или РДУ программу комплексных испытаний и комплексные тесты. Программа комплексных испытаний и комплексные тесты должны быть утверждены ДЗО и соответствующим ОДУ.

7.5. В случае возникновения непреодолимых разногласий между ОДУ и ДЗО по вопросу приемки системы в опытную эксплуатацию ОДУ представляет в ЦДУ все материалы комплексных испытаний для организации вынесения вопроса на рассмотрение Рабочей группы с участием ЦДУ.

8. Опытная эксплуатация

8.1. При проведении опытной эксплуатации необходимо руководствоваться пунктом 9 Регламента. Опытная эксплуатация должна проводиться и оформляться в соответствие с правилами, приведенными в приложении 3 к Регламенту. Акт о завершении опытной эксплуатации и допуске систем телемеханики и связи к приемочным испытаниям должен быть утвержден ДЗО (ВЗО) и ОДУ.

8.2. Опытная эксплуатация проводится ЭС ДЗО и ОДУ или РДУ, в диспетчерской зоне которых она находится, с целью определения фактических значений количественных и качественных характеристик систем телемеханики и связи электростанции и готовности персонала к работе в условиях ее функционирования, а также определения эффективности и, при необходимости, корректировки документации.

8.3. Для проведения опытной эксплуатации ЭС ДЗО разрабатывает и согласовывает с ОДУ или РДУ, в диспетчерской зоне которых она находится, программу опытной эксплуатации. Программа опытной эксплуатации должна быть утверждена ДЗО и соответствующим ОДУ.

8.4. В случае возникновения непреодолимых разногласий между ОДУ и ДЗО по вопросу о возможности (или невозможности) предъявления частей и систем в целом на приемочные испытания ОДУ представляет в ЦДУ все материалы по проведению опытной эксплуатации для организации вынесения вопроса на рассмотрение Рабочей группы с участием ЦДУ.

9. Приемочные испытания

9.1. При проведении приемочных испытаний и приеме систем телемеханики и связи в постоянную эксплуатацию необходимо руководствоваться пунктом 10 Регламента. Приемочные испытания должны проводиться и оформляться в соответствии с правилами, приведенными в приложении 3 к Регламенту. Акт приемки системы в промышленную эксплуатацию и Акт (заключение) о соответствии данной системы требованиям балансирующего рынка должны быть утверждены ДЗО (ВЗО) и ОДУ.

9.2. Приемочные испытания проводят ОДУ и (или) РДУ, в диспетчерской зоне которых находится электростанция, и электростанция ДЗО для определения соответствия систем телемеханики и связи техническому заданию и технорабочему проекту, оценки качества опытной эксплуатации и решения вопроса о возможности приемки системы в постоянную промышленную эксплуатацию.

9.3. Для проведения приемочных испытаний электростанция ДЗО разрабатывает и согласовывает с ОДУ или РДУ программу приемочных испытаний. Программа приемочных испытаний должна быть утверждена ДЗО и соответствующим ОДУ.

9.4. В случае возникновения непреодолимых разногласий между ОДУ и ДЗО по вопросу о возможности (или невозможности) приемки системы в постоянную промышленную эксплуатацию ОДУ представляет в ЦДУ все материалы по проведению приемочных испытаний для организации вынесения вопроса на рассмотрение Рабочей группы с участием ЦДУ.

Процедуры взаимодействия

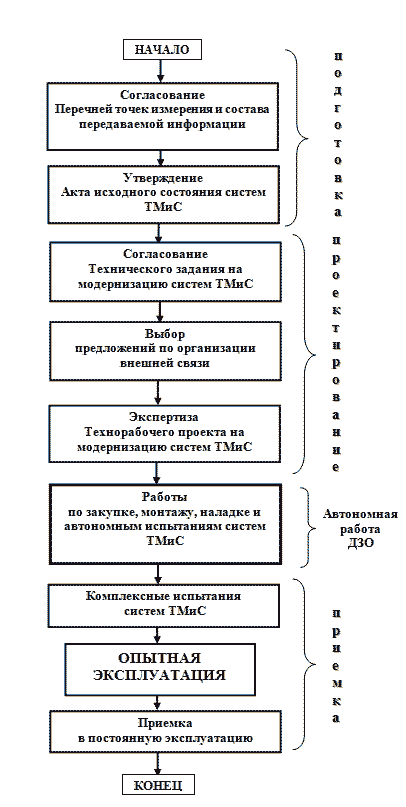

Рис. 1. Процедуры взаимодействия

Процедура согласования Перечня точек измерения и состава передаваемой информации

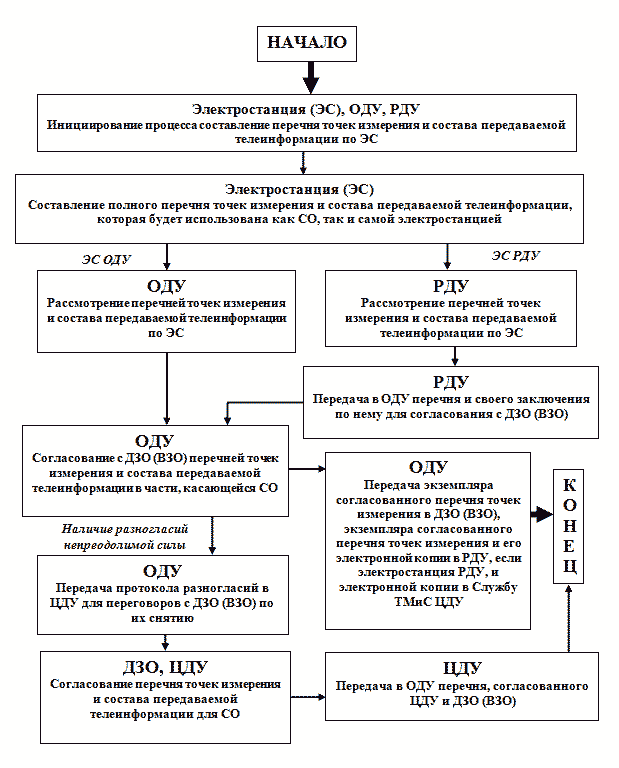

Рис. 2. Процедура согласования Перечня точек измерения и состава передаваемой информации

Процедура утверждения Акта исходного состояния систем ТМиС

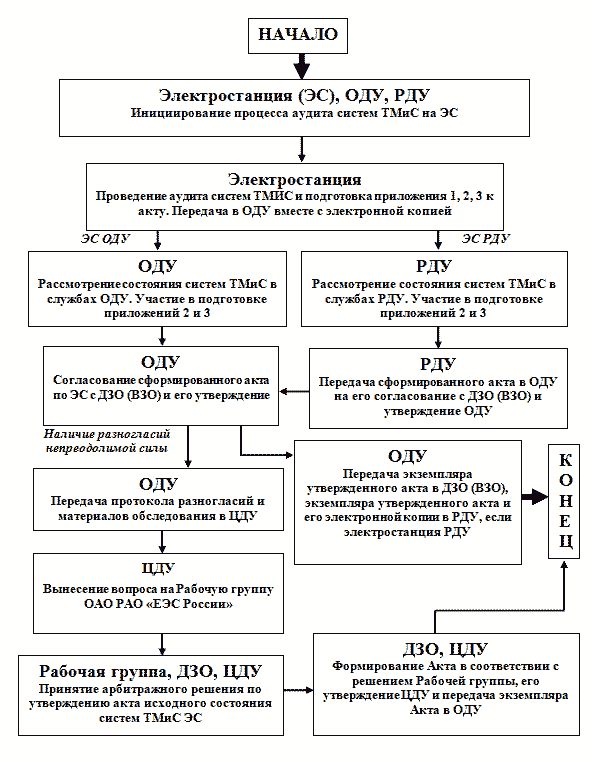

Рис. 3. Процедура утверждения Акта исходного состояния систем ТМиС электростанции ДЗО

Процедура согласования технического задания на модернизацию систем ТМиС электростанции

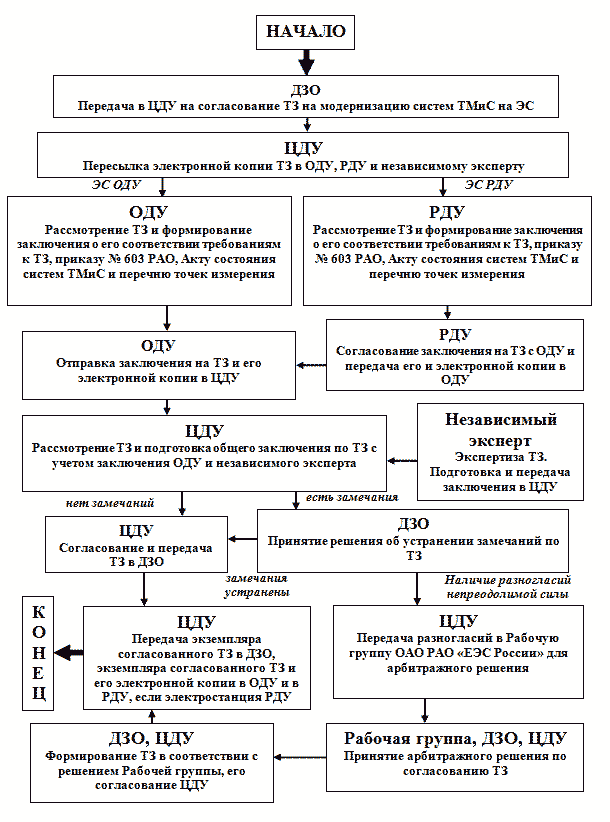

Рис. 4. Процедура согласования технического задания на модернизацию систем ТМиС электростанции ДЗО

Процедура выбора решения по организации диспетчерско-технологической связи

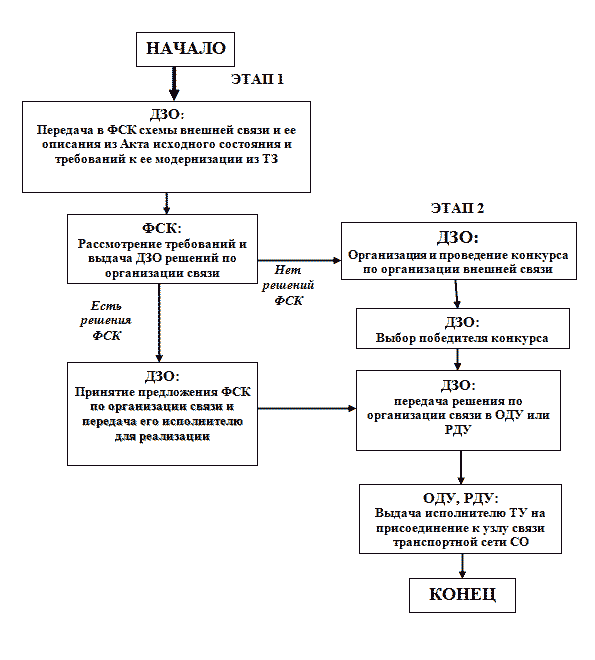

Рис. 5. Процедура выбора решения по организации диспетчерско-технологической связи

Процедура экспертизы технорабочего проекта на модернизацию систем ТМиС электростанции

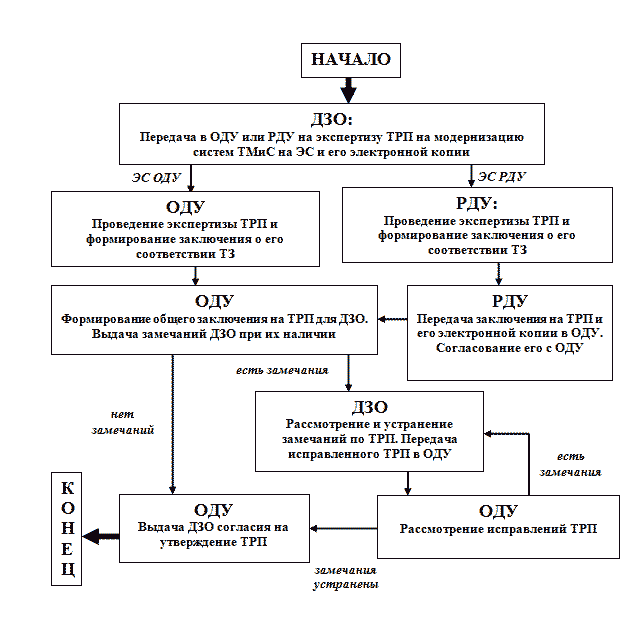

Рис. 6. Процедура экспертизы технорабочего проекта на модернизацию систем ТМиС электростанции ДЗО
