МЕТОД КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ
Смотри также по разделу:
Метод коэффициента использования
Упрощенные формы метода коэффициента использования
При расчете по методу коэффициента использования потребный поток ламп в каждом светильнике Ф находится по формуле
где Е - заданная минимальная освещенность, лк; k - коэффициент запаса; S - освещаемая площадь, м2; z - отношение Еср:Емин; N - число светильников (как правило, намечаемое до расчета); h - коэффициент использования в долях единицы.
В таких помещениях, как конторы, чертежные и некоторые другие, где положение работающего строго фиксировано и создает частичное затенение, следует вводить в знаменатель формулы (5-1) коэффициент затенения около 0,8, но пока это еще не общепринято.
По Ф выбирается ближайшая стандартная лампа, поток которой не должен отличаться от Ф больше чем на -10...+20% . При невозможности выбора с таким приближением корректируется N. При однозначно заданном Ф (люминесцентные светильники, предназначенные для определенных ламп, маломощные светильники, использование которых целесообразно с лампами наибольшей возможной мощности) формула решается относительно N. При всех заданных других величинах формула может быть использована для определения ожидаемой Е.
При расчете люминесцентного освещения чаще всего первоначально намечается число рядов и, которое подставляется в (5-1) вместо N. Тогда под Ф следует подразумевать поток ламп одного ряда.
При выбранном типе светильника и спектральном типе ламп поток ламп в каждом светильнике Ф1 может иметь всего 2-3 различных значения. Число светильников в ряду N определяется, как
Суммарная длина N светильников сопоставляется с длиной помещения, причем возможны следующие случаи:
а. Суммарная длина светильников превышает длину помещения: необходимо или применить более мощные лампы (у которых поток на единицу длины больше), или увеличить число рядов, или компоновать ряды из сдвоенных, строенных и т. д. светильников.
б. Суммарная длина светильников равна длине помещения: задача решается устройством непрерывного ряда светильников.
в. Суммарная длина светильников меньше длины помещения: принимается ряд с равномерно распределенными вдоль него разрывами l между светильниками.
Из нескольких возможных вариантов на основе технико-экономических соображений выбирается наилучший.
Рекомендуется, чтобы l не превышало примерно 0,5 расчетной высоты (кроме многоламповых светильников в помещениях общественных и административных зданий).
Входящий в (5-1) коэффициент z, характеризующий неравномерность освещения, является функцией многих переменных и в наибольшей степени зависит от отношения расстояния между светильниками к расчетной высоте (L:h), с увеличением которого сверх рекомендуемых значений z резко возрастает. При L:h, не превышающем рекомендуемых значений, можно принимать z равным 1,15 для ламп накаливания и ДРЛ и 1,1 для люминесцентных ламп при расположении светильников в виде светящих линий. Для отраженного освещения можно считать z=1,0; при расчете на среднюю освещенность z не учитывается.
Для определения коэффициента использования h находится индекс помещения i и предположительно оцениваются коэффициенты отражения поверхностей помещения: потолка - , стен - , расчетной поверхности или пола - (см. табл. 5-1).
Таблица 5-1 Приблизительные значения коэффициентов отражения стен и потолка
Характер отражающей поверхности |
Коэффициент отражения, % |
Побеленный потолок; побеленные стены с окнами, закрытыми белыми шторами |
70 |
Побеленные стены при незавешенных окнах; побеленный потолок в сырых помещениях; чистый бетонный и светлый деревянный потолок |
50 |
Бетонный потолок в грязных помещениях; деревянный потолок; бетонные стены с окнами; стены, оклеенные светлыми обоями |
30 |
Стены и потолки в помещениях с большим количеством темной пыли; сплошное остекление без штор; красный кирпич не оштукатуренный; стены с темными обоями |
10 |
Индекс находится по формуле
где А - длина помещения; В - его ширина; h - расчетная высота.
Для помещений практически неограниченной длины можно считать i=B/h.
Для упрощения определения i служит табл. 5-2. В одной из трех верхних строк, в зависимости от глазомерно оцениваемого отношения А:В, находится значение h, ближайшее к заданному; движением вида но столбцу находятся два значения площади, между которыми заключено заданное значение, и движением вправо до столбца "индексы" находится значение i.
Например, если А=20 м, В=10 м и h=4,3 м,то для интервала А:В=1,5...2,5, двигаясь вправо между значениями S=157 м2 и S=219 м2, находим i=1,5.
Во всех случаях i округляется до ближайших табличных значений; при i> 5 учитывается i = 5.
Значения коэффициентов использования для светильников с лампами накаливания (для примера) приводится в табл. 5-3.

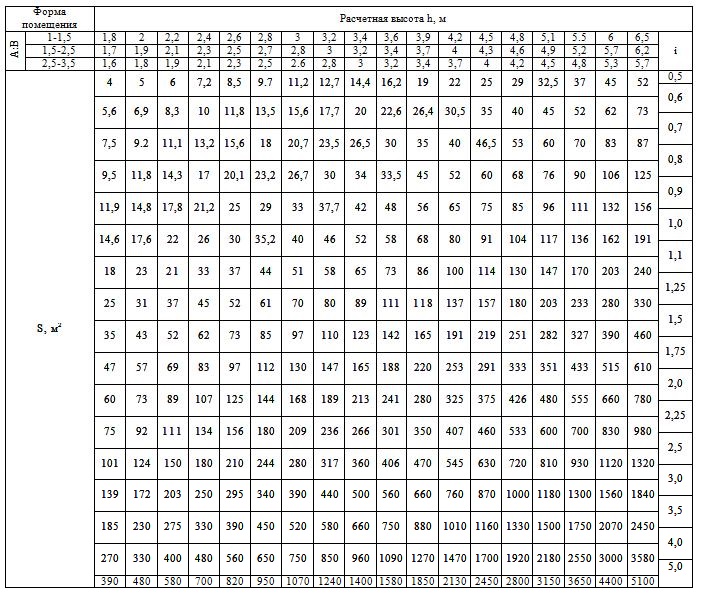

Таблица 5-2 Таблица для определения индекса помещения

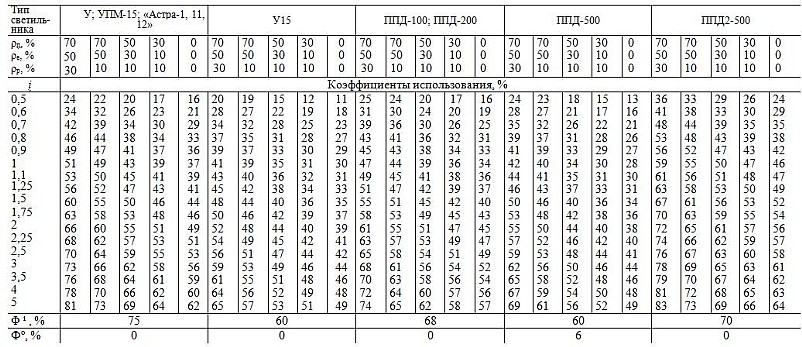

Таблица 5-3 Коэффициенты использования светового потока. Светильники с лампами накаливания
Так как число типоразмеров светильников для люминесцентных ламп за последние годы во много раз возросло, представилось невозможным давать для каждого светильника отдельную таблицу. Светильники со сходными светотехническими характеристиками объединены в группы, для каждой из которых даны усредненные значения коэффициентов использования.
Приводимые таблицы коэффициентов использования не охватывают всей номенклатуры светильников. При необходимости более точного определения коэффициентов использования следует пользоваться методом их расчета, изложенным в разделе.
В большинстве случаев, в особенности для светильников для общественных зданий, достаточен приближенный расчет h с помощью табл. 5-19 и 5-20, выполняемый по схеме: по форме кривой силы света в нижней полусфере определяется ее тип: пo каталожным данным светильника определяются, в процентах от потока лампы, потоки нижней (Ф1) верхней (Ф2) полусфер; первый умножается на значение коэффициента использования по табл. 5-19, второй - по табл. 5-20; сумма произведений дает общий полезный поток, делением которого на поток лампы обычно 1000 лм) находится коэффициент использования.
Пример 1. Определить коэффициент использования при i = 1,5, подвесного светильника. По каталогу завода Ф1=0,64 и Ф2=0,80-0,64=0,16.
Кривая силы света в нижней полусфере по форме наиболее близка к кривой Д.
Пользуясь таблицами, находим
Пример 2. В помещении, для которого выше определен индекс, установлено 12 светильников ППР и требуется обеспечить Е=30 лк при k=1,5. Задано .
При указанных данных и i=1,5 по табл. (как таб. 5-3) находим h=0,32, откуда
Выбираем лампу 200 Вт, 2800 лм.
Пример 3. В том же помещении установлено три продольных ряда светильников ЛДОР с лампами ЛБ и требуется обеспечить Е=300 лк при k=1,5. В табл. (как таб. 5-3) находим h=0,44. Поток ламп одного ряда
Если принять светильники с лампами 2Х40 Вт (с общим потоком 5700 лм), то в ряду необходимо установить 75 000:5700 = 13 светильников; светильники с лампами 2 X 80 Вт (с потоком 9920) - 8 светильников. Так как длина ряда около 20 м, то в обоих случаях светильники вмещаются в ряд.
Некоторые преимущества имеет первый вариант, при котором разрывы между светильниками меньше.

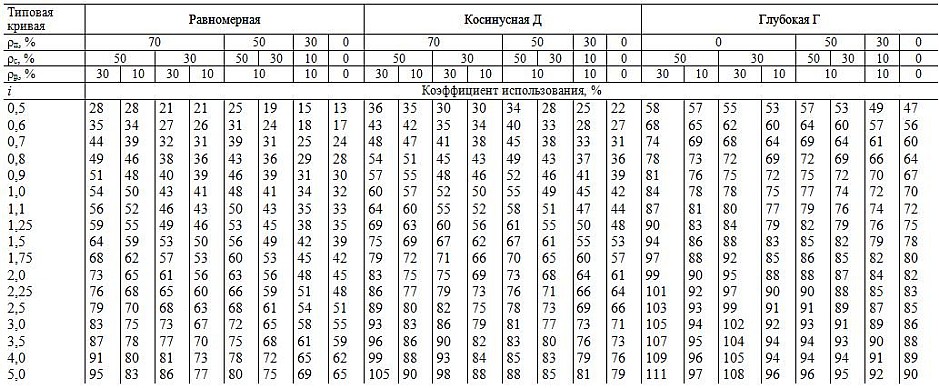

Таблица 5-19 Коэффициенты использования светового потока светильников с типовыми кривыми силы света, излучаемого в нижнюю полусферу
Таблица 5-20 Коэффициенты использования светового потока светильников (любого типа), излучаемого в верхнюю полусферу
