Магнитные пускатели
Магнитные пускатели предназначены для дистанционного управления электродвигателями и другими электроустановками. Они обеспечивают нулевую защиту, т.е. при исчезновении напряжения или его снижении до 50—60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприемник остается отключенным. Это исключает возможность аварий, связанных с самопроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановки от длительных перегрузок.
Наибольшее распространение получили магнитные пускатели серий ПМЕ и ПАЕ. Пускатели серии ПМЕ могут быть использованы для управления электродвигателями мощностью от 0,27 до 10 кВт, а пускатели серии ПАЕ — для управления электродвигателями и другими электроустановками мощностью от 4 до 75 кВт.
Изготавливаются эти серии в открытом, защищенном, пылеводозащищенном и пылебрызгонепроницаемом исполнении на напряжение 220 и 380 В. Они могут быть реверсивными и нереверсивными. Реверсивные пускатели наряду с пуском, остановом и защитой электродвигателя изменяют направление его вращения.
В магнитные пускатели встраиваются тепловые реле ТРН (двухполюсные) и ТРП (однополюсные). Они срабатывают под влиянием протекающего по ним тока перегрузки электродвигателя и отключают его от сети.
В каждый пускатель серии ПМЕ встраивается по одному двухфазному реле типа ТРН. В магнитный пускатель ПАЕ (нереверсивный и реверсивный) третьей величины встраивается по одному двухфазному реле ТРН, а в пускатели 4, 5 и 6 величин — по два тепловых реле типа ТРП. Катушка пускателя обеспечивает надежную работу при напряжении от 85 до 105% номинального.
Маркировка магнитных пускателей расшифровывается следующим образом: первая цифра после сочетания букв, указывающих тип пускателя, обозначает величину (1; 2; 3; 4; 5; 6), вторая — исполнение по роду защиты от окружающей среды (1 — открытое исполнение; 2 — защищенное; 3 — пылезащищенное; 4 — пылебрызгонепроницаемое), третья — исполнение (1 — нереверсивный без тепловой защиты; 2 — нереверсивный с тепловой защитой; 3 — реверсивный без тепловой защиты; 4 — реверсивный с тепловой защитой).

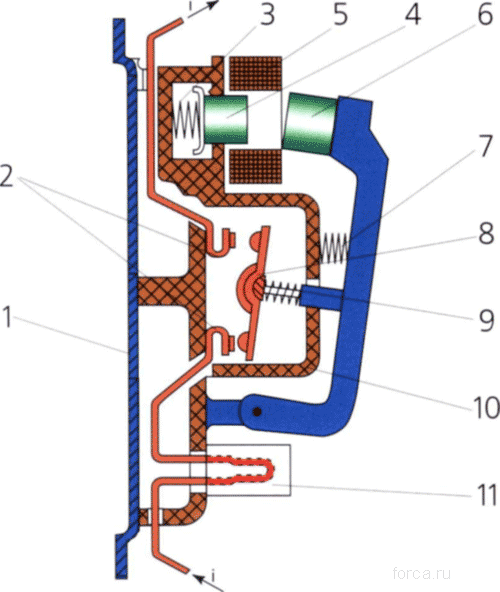

МАГНИТНЫЙ ПУСКАТЕЛЬ: 1 - основание; 2 - неподвижные контакты; 3 - пружина; 4 - магнитный сердечник; 5 - катушка; 6 - якорь; 7 - возвратная пружина; 8 - контактный мостик; 9 - пружина; 10 - дугогасительная камера; 11 - нагревательный элемент

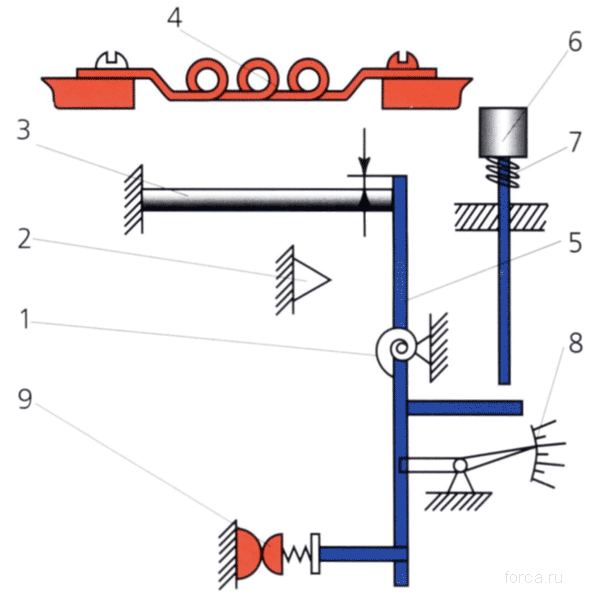

ТЕПЛОВОЕ РЕЛЕ:
1 - пружина; 2 - упор; 3 - биметаллическая пластина; 4 - нагревательный элемент; 5 - защелка; 6 - кнопка; 7 - пружина; 8 - регулировочный рычаг; 9 - контакты

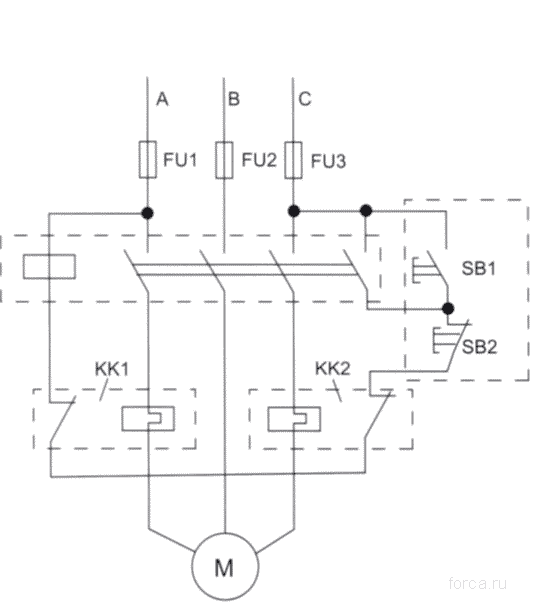

СХЕМА УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ: ДВУХКНОПОЧНАЯ СТАНЦИЯ:
А,В,С - фазы питающей сети; EU1, FU2, 1 - неподвижный контакт;
ШЗ - предохранители; КМ - магнитный 2 - контактный мостик;
пускатель; КК1 и КК2 - тепловые реле; SB1 и 3 - возвратная пружина SB2 - кнопки управления; М - электродвигатель

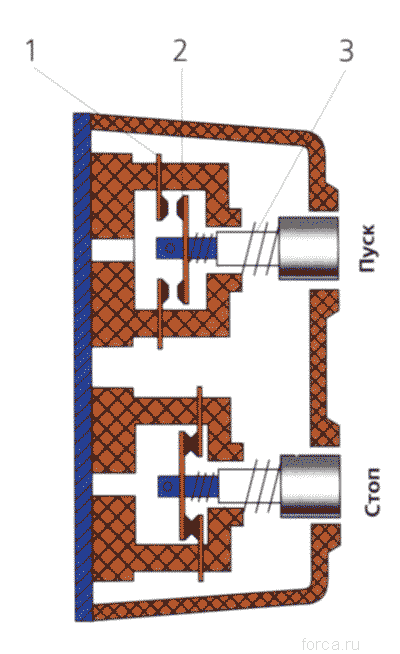

Двухкнопочная станция: 1 - неподвижный контакт; 2 - контактный мостик; 3 - возвратная пружина
