1. КРУЭ 110 кВ CHINT
2. Конструкция

4. Особенности конструкции

4.1 Общая конструкция

Ширина КРУЭ составляет 0.8 м, компоновка стала более компактной (см. рис. 4.1).

1 - трансформатор напряжения

2 - входной/выходной трехпозиционный переключатель

3 - заземляющий разъединитель

4-трансформатор тока

5- концевая кабельная муфта

6- пружинный электропривод автоматический

7- автоматический

8- монитор

9 - трехпозиционный переключатель шины 1

10 переключатель шины 2

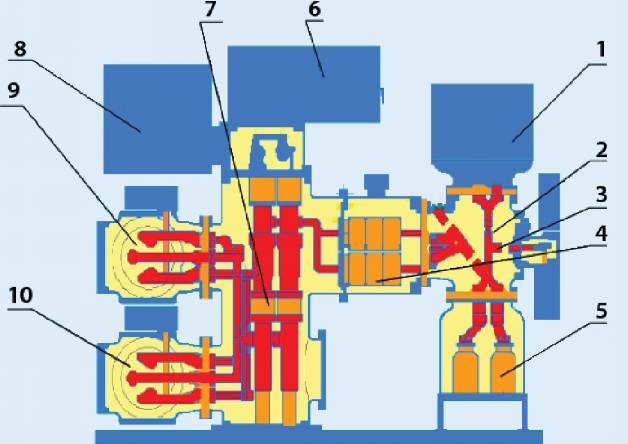

Рис. 4.1 Стандартное КРУЭ 110 кВ в разрезе

Дугогасительная камера автоматического выключателя (рис. 4.2)

В дугогасительной камере использован принцип теплового расширения и принцип компрессионного дугогашения.

Отключение тока короткого замыкания

При размыкании автоматического выключателя подвижный стержень перемещается вверх. Сначала размыкаются главный подвижный контакт 4 и главный неподвижный контакт 2; ток переходит на дугогасительные контакты 1 и 5, которые остаются замкнутыми.

Между контактами 1 и 5 возникает дуга. При высоком токе короткого замыкания мощность дуги между дугогасительными контактами также велика; энергия дуги вызывает нагрев элегаза, в результате чего в камере теплового расширения повышается давление. Так как давление в камере теплового расширения выше давления в камере сжатого газа, однопутевой клапан закрывается. Когда сила тока стремится к нулю, газ высокого давления в камере теплового расширения выдувается в прерыватель и гасит дугу.

Отключение рабочего тока (рис. 4.3)

При отключении тока в несколько тысяч ампер мощность дуги мала, давление в камере теплового расширения низкое, а давление элегаза SF6 в камере сжатого газа еще ниже. Поэтому однопутевой клапан открывается, и, при приближении величины тока к нулю, сжатый элегаз поступает в прерыватель, гася дугу.

4.5 Отключение

Оси рычагов А (15) и В (12), установленные на главных валах А (I) и В (II), начинают вращение по часовой стрелке под воздействием выключающей пружины 9. При возбуждении выключающего электромагнита выключающая защелка поворачивается против часовой стрелки, и подвижный контакт дугогасительной камеры перемещается вниз.

- неподвижный дугогасительный контакт

- главный неподвижный контакт

- большое сопло 4-малое сопло

- подвижный дугогасительный контакт

- главный подвижный

- однопутевой клапан

- кожух

- подвижный стержень

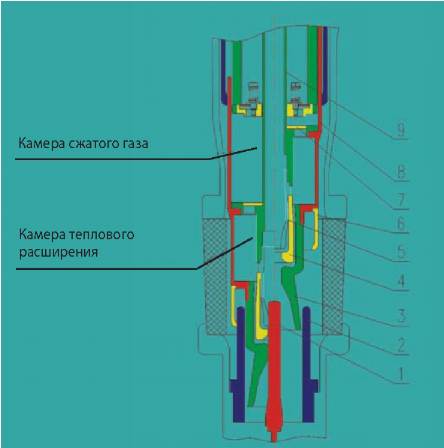

Рис. 4.2 Принципиальная схема дугогасительной камеры

Включение

Ось кулачка начинает вращение по часовой стрелке под воздействием включающей пружины (7), которая связана с храповиком (8). При возбуждении выключающего электромагнита выключающая защелка поворачивается против часовой стрелки, собачка отходит от пальца, установленного на храповике (8), и кулачок (11), который установлен на оси (10) поворачивается по часовой стрелке, рычаги А и В поворачиваются против часовой стрелки, а выключающая пружина (9) сжимается. Подвижный контакт дугогасительной камеры перемещается вверх.

Запасенная энергия включающей пружины

По завершении операции включения включающая пружина (7) останавливается в отпущенном положении, храповик (8) через зубчатую передачу подсоединяется к электродвигателю, электродвигатель включается, и храповик приводится в движение. Собачка поворачивается, храповик поворачивается по часовой стрелке, запасается энергия пружины и вращающая сила оси кулачка по часовой стрелке.

Трехпозиционный выключатель.

Трехпозиционный выключатель состоит из шинного трехпозиционного выключателя и трехпозиционного выключателя входящей и выходящей линий электропередачи, которые имеют общие характеристики:

Разъединитель и заземлитель используют один привод и один подвижный контакт. При помощи одного электропривода можно выполнить включение-выключение разъединителя/включение-выключение заземлителя. Имеются следующие преимущества: меньшее количество запасных частей, малые габариты, простая конструкция и высокая надежность.

Электропривод, используемый в трехпозиционном выключателе, изготовлен в Японии; возможно ручное управление.

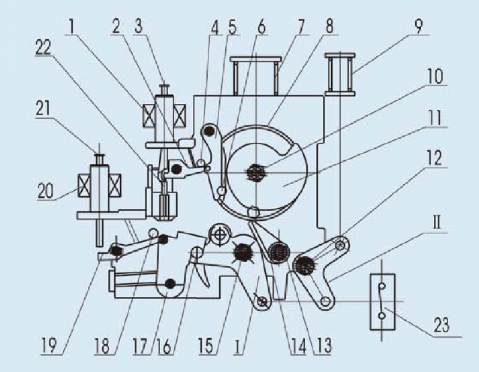

Автоматический выключатель в положении ВКЛ (запас энергии включающей пружины)

1. Включающий электромагнит
2. Включающая защелка
3. Кнопка включения вручную
4. Палец, препятствующий включению
5. Блокирующая собачка
6. Палец В
7. Включающая пружина
8. Храповик
9. Выключающая пружина
10. Ось кулачка П. Кулачок
11. Главный вал В
12. Ось храповика
13. Главный вал А
14. Палец А
15. Стопорная собачка
16. Палец, препятствующий
17. Выключающая защелка
18. Выключающий электромагнит
19. Кнопка выключения вручную

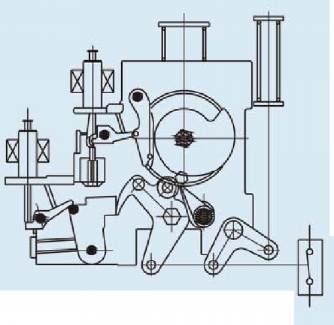

Автоматический выключатель в положении ВЫКЛ (запас энергии включающей пружины)

Рис. 4.3 Элементы привода

Автоматический выключатель в положении ВКЛ (включающая пружина отпущена)

Рычаг В

Шинный трехпозиционный выключатель (рис. 4.4)

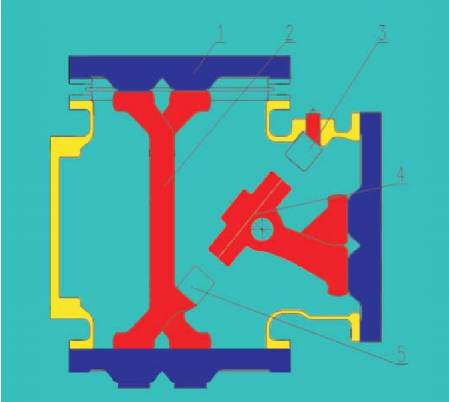

Рис. 4.4 Шинный трехпозиционный выключатель

1 - Изолятор

2 - Проводник

3 - Неподвижный контакт заземлителя

4 - Подвижный контакт заземлителя / разъединителя

5 - Неподвижный контакт разъединителя

Примечание 1: на рисунке представлено следующее положение: разъединитель в положении ВЫКЛ, заземлитель в положении ВЫКЛ. При перемещении подвижного контакта влево он соединяется с неподвижным контактом разъединителя, и разъединитель включается. При перемещении подвижного контакта вправо он соединяется с неподвижным контактом заземлителя, и заземлитель включается.

Примечание 2: неподвижный контакт разъединителя подключен к проводнику 2, который может использоваться в качестве внутреннего проводника также и заземлителем, и главной шиной. Поэтому в КРУЭ нет специального блока для главной шины, что экономит объем и повышает надежность.

Примечание 3: Трехпозиционный выключатель входящей и выходящей линий электропередачи (см. рис. 4.5)

1 - неподвижный контакт разъединителя

2 - подвижный контакт разъединителя/заземлителя

3 - неподвижный контакт заземлителя

4 - изолятор

5 - неподвижный контакт заземляющего выключателя

заземляющего выключателя

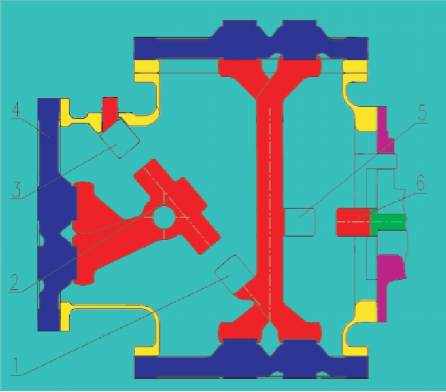

Рис. 4.5 Трехпозиционный выключатель входящей и выходящей линий электропередачи

Примечание 1: на рисунке представлено следующее положение: разъединитель в положении ВЫКП, заземлитель в положении ВЫКЛ. При перемещении подвижного контакта влево он соединяется с неподвижным контактом разъединителя, и разъединитель включается. При перемещении подвижного контакта вправо он соединяется с неподвижным контактом заземлителя, и заземлитель включается.

Примечание 2: Конструкция аналогична конструкции разъединителя, но, помимо этого, имеется заземляющий выключатель. Неподвижный контакт 5 заземляющего выключателя соединен с проводником, подвижный контакт 6 соединен с кожухом через изолятор, а также соединен с приводом, которым оснащен заземляющий выключатель.

Примечание 3: блок управления с программируемым логическим контроллером (ПЛК) (см. рис. 4.6)

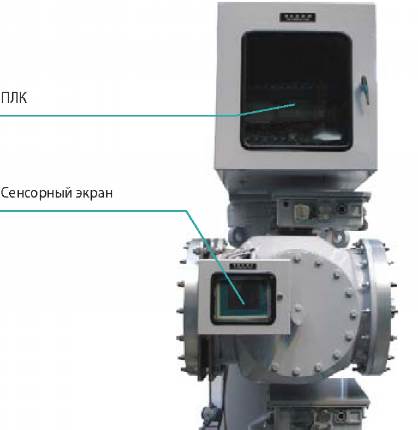

Рис. 4.6 Блок управления с ПЛК

1 - трансформатор напряжения

2 - входной/выходной трехпозиционный переключатель

3 - заземляющий разъединитель

4 - трансформатор тока

5 - концевая кабельная муфта

6 - пружинный электропривод автоматического выключателя

7 - автоматический выключатель

8- монитор

9 - трехпозиционный переключатель шины 1

10-трехпозиционный переключатель шины 2

Использование сенсорного экрана для дистанционного управления, определения положения, определения электрического заряда СВ, DS, ES, FES.

Блокировка автоматического выключателя, разъединителя и заземлителя, сигнальные функции реле при наличии надлежащего программного обеспечения.

Интеллектуальная система контроля в процессе эксплуатации удобна для отслеживания давления элегаза SF6.

Удобная и надежная связь с главным пунктом управления через информационный интерфейс, что позволяет уменьшить количество кабельных соединений с главным пунктом управления.

Изолятор:

изолятор представляет собой сочетание эпоксидной смолы и литого алюминия.

Другие особенности

высокая отключающая способность автоматического выключателя:

в автоматическом выключателе использован принцип самогашения дуги;

в выключателе может применяться пружинный механизм с малой рабочей мощностью для одновременной работы трех полюсов;

миниатюризация;

использование современного трехпозиционного переключателя, меньшее количество запасных частей, простая структура, малое занимаемое пространство и высокая надежность;

использование современной интеллектуальной системы управления, меньшее количество элементов вторичной сети, уменьшенные размеры шкафа;

сокращение пространства, требуемого для установки, и веса в целом;

высокая надежность:

в автоматическом выключателе использован пружинный механизм с малой рабочей мощностью; в трехпозиционном переключателе использован электроприводной механизм, изготовленный в Японии;

удобство транспортировки и монтажа:

может транспортироваться в собранном виде, процедура монтажа упрощена;

высокая надежность и техническое обслуживание:

при нормальных условиях эксплуатации техническое обслуживание не требуется.

Удовлетворение требованиям заказчиков:

элементы КРУЭ, такие, как: автоматический выключатель, разъединитель, трансформатор тока и другие - имеют стандартную модульную структуру, конструкция каждого элемента упрощена, а размеры уменьшены, что делает возможным полное удовлетворение требований заказчика.
