КРУ2-СТ «Сети» ОЭнТ - Первичные схемы

1. КРУ2-СТ «Сети» ОЭнТ
2. Первичные схемы

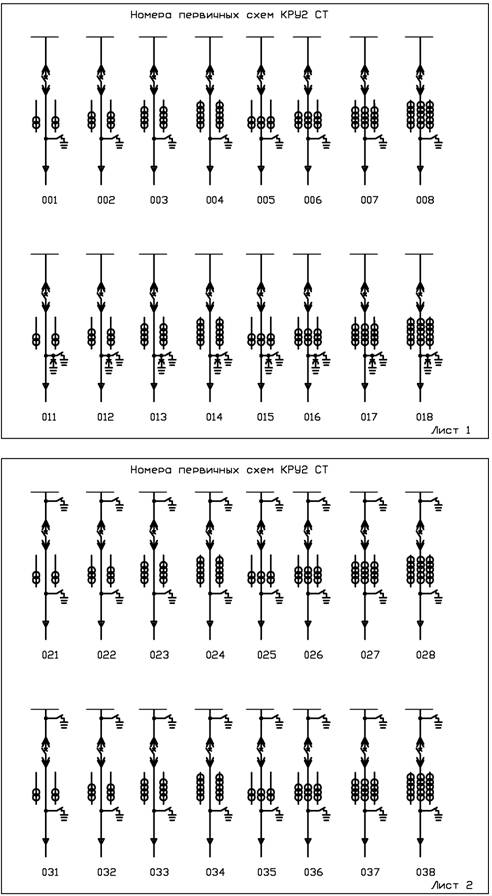

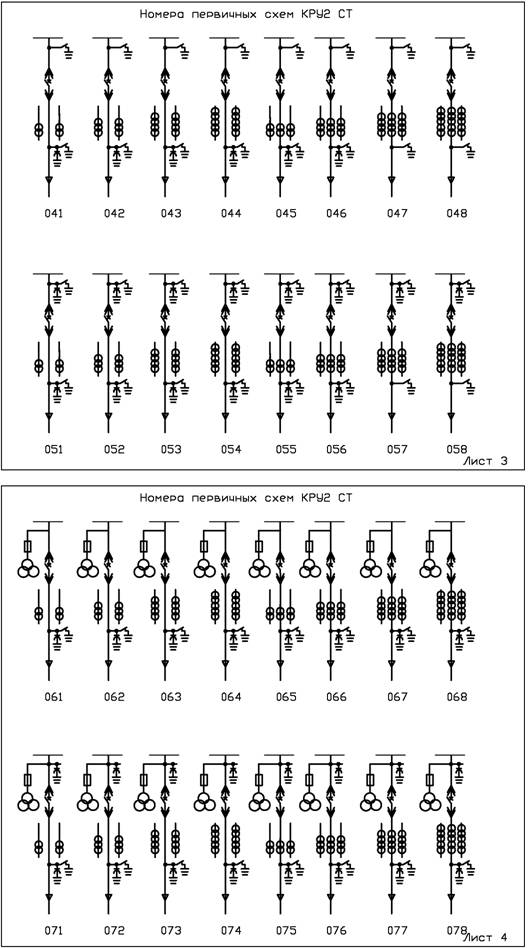

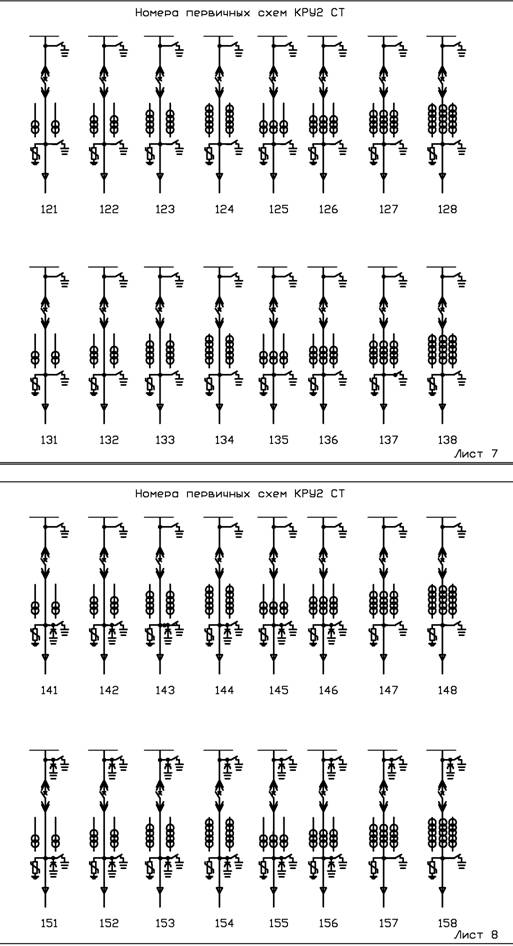

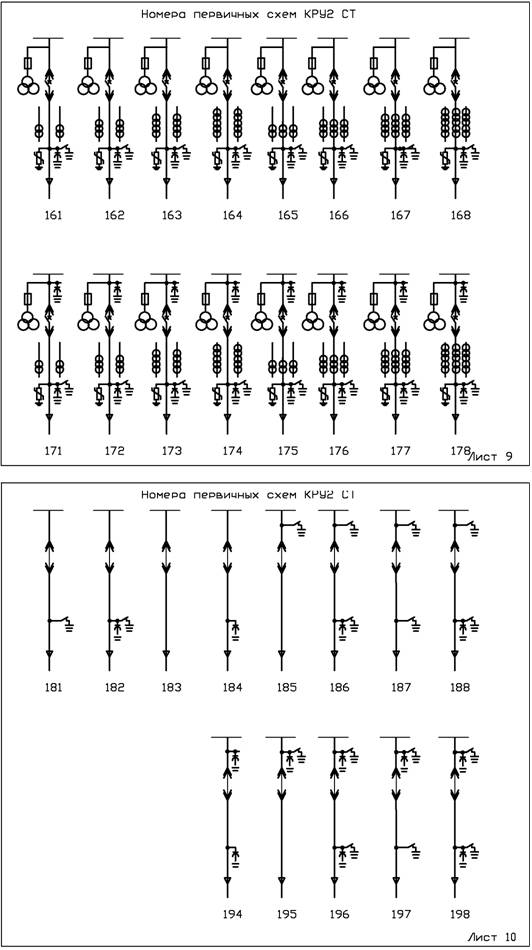

9. СЕТКА ПЕРВИЧНЫХ СХЕМ

Пример кода для ввода! ' 4,20,06,167,3 '

Номинальный ток шин - 2500 А Номинальное напряжение -20кВ Ввод

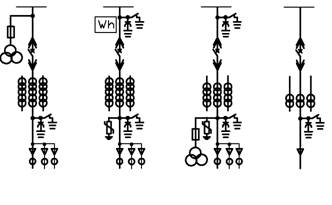

Примеры первичных схем

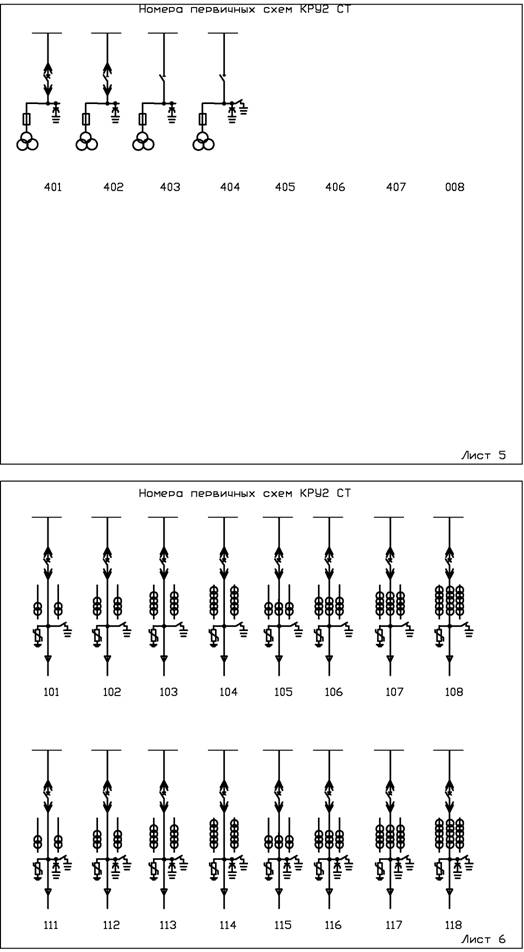

Первичная схема 167 Подключение - три кабеля на Фазу боковых заставок сборных шин нет

Код первичной схемы

C,VV,TIP,SH,K-ZZ где С-ток шин шкафа VV- ном. напряжение TIP-тип шкафа SH-номер перв. схемы ZZ-наличие бок. заставки отсека сборных шин

Варианты! С- 0 -630А

-800А

-1250А

-1600А

-2500А

-3150А VV- 06 - 6кВ

10 -10кВ 20 -20кВ TIP- 03- ТСН

- Отх.лин, к Тр-ру

- Отх.лин

- Ввод

- СВ

- ТН

- СВН (CP)

SH- 100...999

К-кол-во кабельных подкл, ZZ- заставка Боковая!

малая правая

малая левая

малая правая 20 Большая левая

Лист 11
